Тиристорный преобразователь КЕМРОН 4AEB16A однокоординатный шестипульсный высокомоментным двигателем постоянного тока предназначен для электропривода металлорежущих станков с ЧПУ.
Номинальный выпрямленный ток, А | 40 |
Максимальный выпрямленный ток, А | 250 |
Номинально напряжение питания, В* | 6-160 |
Допустимое отклонение напряжения питания, % | -15;+10 |
Частота сети питания, Гц | 50±1 |
Управляющее напряжение, В | 0÷±10 |
Режим работы | продолжительный (S1) |
Климатическое исполнение | нормальное |
Степень защиты | IP00 |
Номинальный момент вращения двигателя, Нм | 13, 21, 23 |
Максимальная скорость двигателя, мин-1 | 1500 |
*линейное напряжение шестифазной системы равно фазному.
Тиристорные преобразователи представляют собой однокоординатные модули, имеет блочную конструкцию, обеспечивающую оперативную замену блоков и свободный доступ ко всем контрольным точкам и элементам.
Преобразователь состоит из тиристорного блока и блока управления.
Блок управления содержит четыре платы: «Питание и управление тиристорами», «Фазовое управление», «Логика» и «Регуляторы». Одна из них — «Питание» закреплена неподвижно перед блоком тиристоров, а остальные по порядку установлены перед ней на аппарате, обеспечивающем вращение каждой из них относительно горизонтальной оси.
Тиристорный блок представляет собой два управляемых выпрямителя по шестипульсной схеме, имеющей среднюю точку.

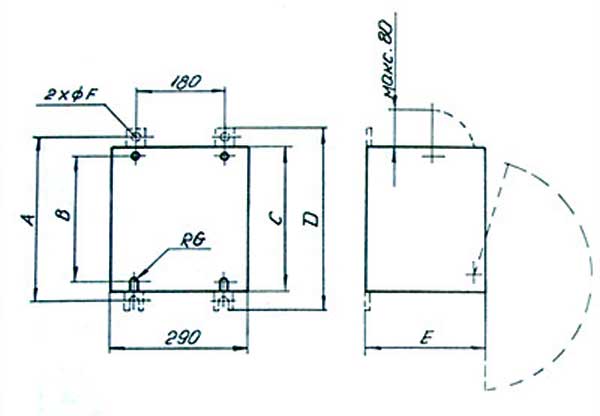

Схема - конструкция и габариты
B, мм | 306 |
C, мм | 325 |
E, мм | 250 |
F, мм | 9 |
G, мм | 6 |
