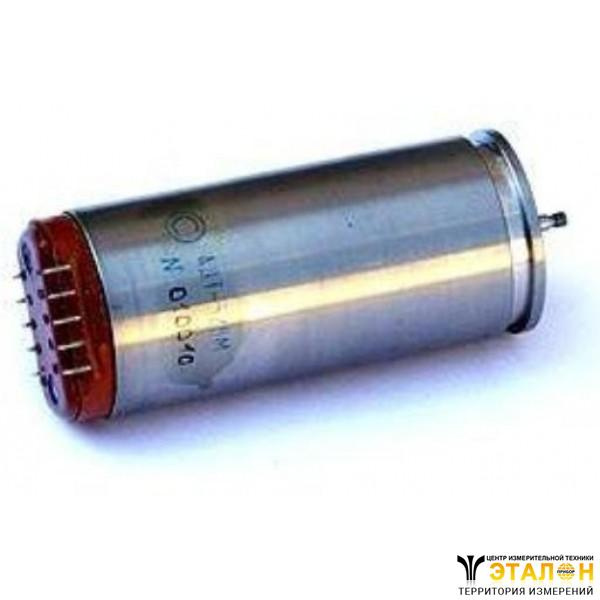

Электродвигатель-тахогенератор АДТ-1 (АДТ1, АДТ 1)
Электродвигатель-тахогенератор АДТ-1 предназначен для систем автоматики, например, для маломощного привода в трансформаторных дистанционных передачах угла поворота с применением сельсинов и вращающихся трансформаторов.
Выполнен как двухфазный асинхронный двигатель с полым безобмоточным ротором.
Одна из фаз является обмоткой возбуждения, вторая - обмоткой управления, на которую подается сигнал, задающий направление и частоту вращения.
Электродвигатель-тахогенератор АДТ-1 является таким же двигателем с дополнительно встроенным асинхронным тахогенератором, сигнал которого может использоваться для обратной связи по скорости в схеме управления.
Технические характеристики приборов электродвигатель-тахогенераторы АДТ-1:
Двигатель:
Частота - 500Гц;
Напряжение возбуждения - 110В;
Напряжение управления прибора электродвигатель-тахогенератор АДТ-1 - 225В;
Номинальная мощность - 13Вт;
Пусковой момент прибора электродвигатель-тахогенератор АДТ-1 - 300Гсм;
Скорость холостого хода - 8500об/мин;
Электромеханическая постоянная времени прибора электродвигатель-тахогенератор АДТ-1 - 800мс;
Тахогенератор:
Напряжение возбуждения - 110В;
Крутизна ЭДС - 5мВ/об/мин;
Остаточная ЭДС прибора электродвигатель-тахогенератор АДТ-1 - 50мВ;
Фаза ЭДС - -30град;
Потребляемая мощность - 12Вт;
Выходное сопротивление - 2300 Ом;
Габариты прибора АДТ-1 электродвигатель-тахогенератор:
- диаметр корпуса - 70мм;
- длина с выходными концами вала - 180мм;
Масса прибора электродвигатель-тахогенератор АДТ-1 - 3,2кг.
