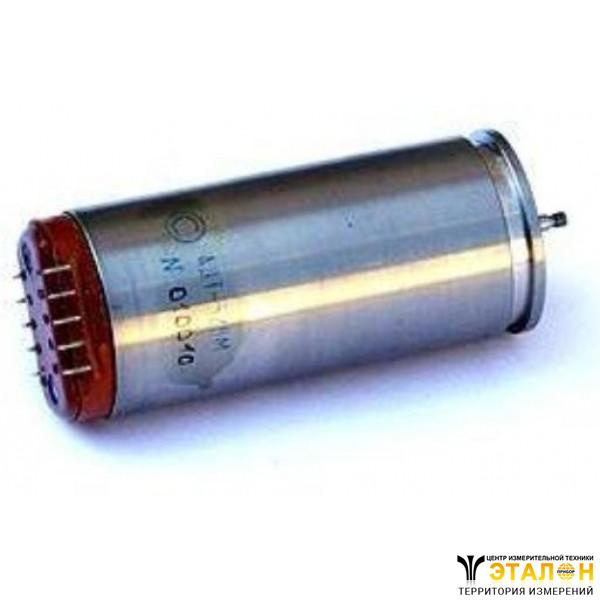

Электродвигатель-тахогенератор АДТ-329 (АДТ329, АДТ 329)
Электродвигатель-тахогенератор АДТ-329 предназначен для систем автоматики, например, для маломощного привода в трансформаторных дистанционных передачах угла поворота с применением сельсинов и вращающихся трансформаторов.
Выполнен как двухфазный асинхронный двигатель с полым безобмоточным ротором.
Одна из фаз является обмоткой возбуждения, вторая - обмоткой управления, на которую подается сигнал, задающий направление и частоту вращения.
Электродвигатель-тахогенератор АДТ-329 является таким же двигателем с дополнительно встроенным асинхронным тахогенератором, сигнал которого может использоваться для обратной связи по скорости в схеме управления.
Технические характеристики приборов электродвигатель-тахогенераторы АДТ-329:
Двигатель:
Частота - 500Гц;
Напряжение возбуждения - 40В;
Напряжение управления прибора электродвигатель-тахогенератор АДТ-329 - 20В;
Номинальная мощность - 0,35Вт;
Пусковой момент прибора электродвигатель-тахогенератор АДТ-329 - 8Гсм;
Скорость холостого хода - 12000об/мин;
Электромеханическая постоянная времени прибора электродвигатель-тахогенератор АДТ-329 - 250мс;
Тахогенератор:
Напряжение возбуждения - 40В;
Входное сопротивление - 3000 Ом;
Нелинейность выходной характеристики - 1,0;
Крутизна ЭДС - 0,9мВ/об/мин;
Остаточная ЭДС прибора электродвигатель-тахогенератор АДТ-329 - 50мВ;
Потребляемая мощность - 0,5Вт;
Выходное сопротивление - 3800 Ом;
Габариты прибора АДТ-329 электродвигатель-тахогенератор:
- диаметр корпуса - 35мм;
- длина с выходными концами вала - 100мм;
Масса прибора электродвигатель-тахогенератор АДТ-329 - 0,33кг.
