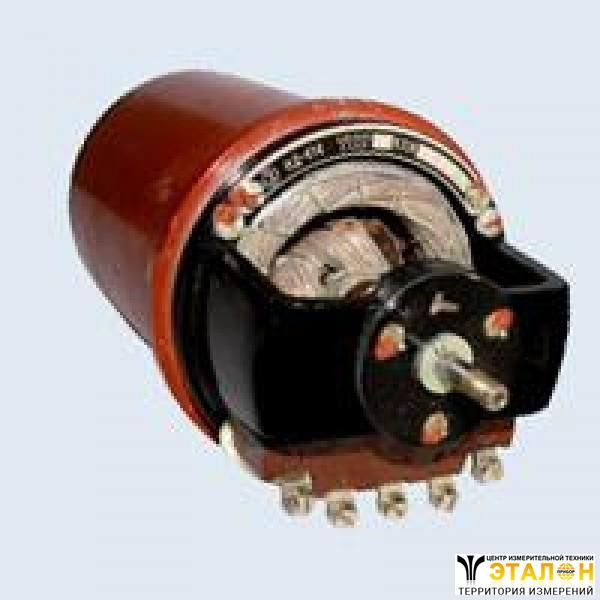

Сельсин НД-511Аконтактный (НД511А, НД-511-А, НД 511 А, НД 511А)
Сельсин НД-511Аконтактный предназначен для работы в индикаторном режиме.
Сельсины являются индукционными машинами, которые позволяют при постоянном напряжении на входе получать на выходных обмотках систему напряжений, амплитуда и фаза которых определяются угловым положением ротора.
Сельсины также позволяют преобразовать такую систему напряжений в соответствующее ей угловое положение ротора или в напряжение, фаза и амплитуда которого является функцией системы входных напряжений и угла поворота ротора.
Сельсины НД-511А применяются в качестве измерителей рассогласования следящих систем.
При помощи сельсинов могут быть построены системы дистанционных передач индикаторного (ИДП) и трансформаторного (ТДП) типов, вследствие чего различают индикаторный и трансформаторный режимы их работы.
Приборы бывают обычного (НД-511А) и тропического (НД-511АТВ) исполнения.
Технические характеристики приборов сельсины НД-511А контактные:
Режим работы - индикаторный;
Назначение прибора сельсин НД-511Аконтактный - датчик;
Частота - 50Гц;
Напряжение возбуждения - 127В;
Ток возбуждения холостого хода прибора сельсин контактныйНД-511А - 0,80А;
Потребляемая мощность - не более 15,0Вт;
Номинальное вторичное напряжение холостого хода прибора НД-511Аконтактныйсельсин - 57В;
Момент трения с возбуждением - 90Гсм;
Скорость вращения - 500об/мин;
Наружный диаметр прибора сельсин НД-511Аконтактный - 100мм;
Длина с выходными концами вала - 167мм;
Масса - 3,70кг.
