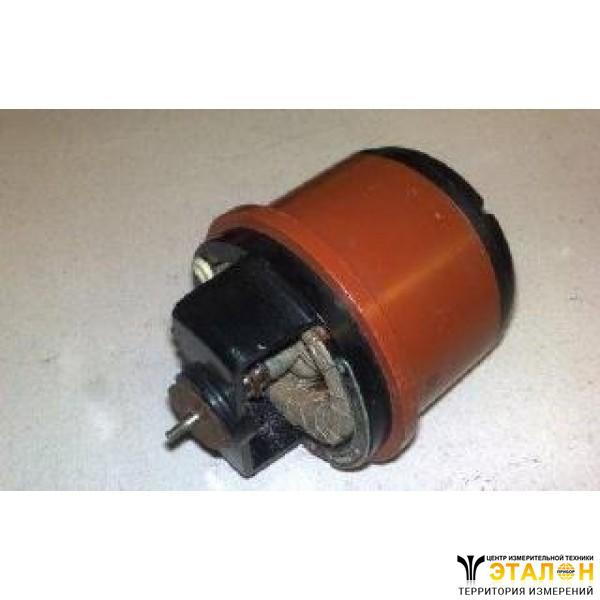

Сельсин НС-404контактный (НС404, НС 404, hc-404, hc404, hc 404)
Сельсин НД-404контактный предназначен для работы в индикаторном режиме.
Сельсины являются индукционными машинами, которые позволяют при постоянном напряжении на входе получать на выходных обмотках систему напряжений, амплитуда и фаза которых определяются угловым положением ротора.
Сельсины также позволяют преобразовать такую систему напряжений в соответствующее ей угловое положение ротора или в напряжение, фаза и амплитуда которого является функцией системы входных напряжений и угла поворота ротора.
Сельсины НС-404 применяются в качестве измерителей рассогласования следящих систем.
При помощи сельсинов могут быть построены системы дистанционных передач индикаторного (ИДП) и трансформаторного (ТДП) типов, вследствие чего различают индикаторный и трансформаторный режимы их работы.
Технические характеристики приборов сельсины НС-404 контактные:
Режим работы - индикаторный;
Назначение прибора сельсин НС-404контактный - приемник;
Частота - 50Гц;
Напряжение возбуждения - 110В;
Ток возбуждения холостого хода прибора сельсин контактныйНС-404 - 0,28А;
Потребляемая мощность - не более 8,0Вт;
Номинальное вторичное напряжение холостого хода прибора НС-404контактныйсельсин - 50В;
Погрешность следования - ±45угл.мин, ±90угл.мин;
Время успокоения ротора - 3с;
Удельный синхронизирующий момент прибора НС-404контактныйсельсин - 10Гсм/град;
Момент трения с возбуждением - 14Гсм;
Скорость вращения - не более 500об/мин;
Наружный диаметр прибора сельсин НС-404контактный - 62мм;
Длина с выходными концами вала - 119мм;
Масса - 0,8кг.
