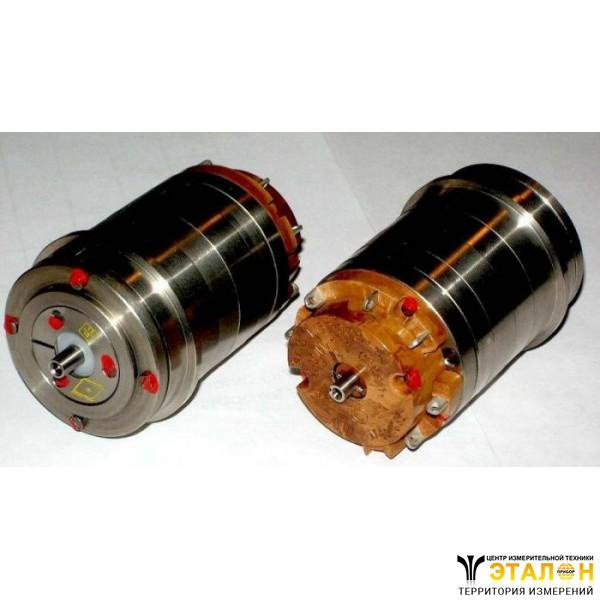

Трансформатор ВТ-5 КФ3.031.048 вращающийся (ВТ5, ВТ 5, bt-5, ВТ5 КФ3.031.048, ВТ 5 КФ3.031.048, ВТ-5 КФЗ.031.048, bt5, bt 5)
Вращающиеся трансформаторы ВТ-5 предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийсяВТ-5 КФ3.031.048 подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Технические характеристики приборов трансформаторы ВТ-5 КФ3.031.048 вращающиеся:
Режим работы - СКВТ;
Напряжение питания прибора трансформатор ВТ-5 КФ3.031.048 вращающийся - 0,2В-40В;
Полное входное сопротивление холостого хода - 250 Ом±25 Ом;
Коэффициент трансформации прибора трансформатор вращающийсяВТ-5 КФ3.031.048 - 0,53±0,01;
Разность коэффициентов трансформации - не более 0,2%;
Вращающиеся трансформаторы ВТ-5 подразделяются на классы точности:
- трансформаторВТ-5КФ3.031.048 А класс точности (А кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - не более 0,125%;
- Остаточная ЭДС - не более 0,015%;
- Асимметрия нулевых положений ротора - ±30 секунд;
- Погрешность отображения синусной зависимости - ±0,02%;
- трансформаторВТ-5КФ3.031.048 Б класс точности (Б кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - не более 0,250%;
- Остаточная ЭДС - не более 0,020%;
- Асимметрия нулевых положений ротора - ±1 минута;
- Погрешность отображения синусной зависимости - ±0,04%;
- трансформаторВТ-5КФ3.031.048 0 класс точности (0 кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - не более 0,375%;
- Остаточная ЭДС - не более 0,030%;
- Асимметрия нулевых положений ротора - ±1 минута 30 секунд;
- Погрешность отображения синусной зависимости - ±0,06%;
Номинальная частота прибора трансформатор ВТ-5 КФ3.031.048 вращающийся - 500Гц±3Гц;
Гарантийная наработка при частоте вращения до 5об/мин:
- для рабочей температуры +50ºС - 6000 часов;
- для рабочей температуры +100ºС - 1000 часов;
Минимальный срок службы - 12 лет;
Изготовитель гарантирует соответствие качества прибора трансформатор ВТ-5 КФ3.031.048 вращающийся требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
