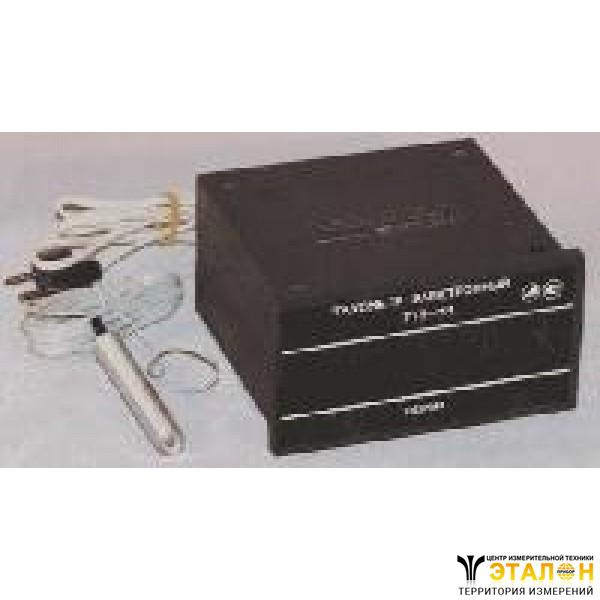

Тахометр 7ТЭ-М1
Также этот прибор может называться: 7ТЭМ1, 7-ТЭ-М1, 7 ТЭ М1, 7te-m1, 7ТЭМ-1, 7ТЭМ 1, 7ТЭ М1, 7 ТЭ-М1, 7ТЕ-М1, 7ТЕМ1, 7-ТЕ-М1, 7 ТЕ М1, 7ТЕМ-1, 7ТЕМ 1, 7ТЕ М1, 7 ТЕ-М1, 7ТЄ-М1, 7ТЄМ1, 7-ТЄ-М1, 7 ТЄМ1, 7ТЄМ-1, 7ТЄМ 1, 7ТЄ М1, 7 ТЄ-М1, 7tem1, 7-te-m1, 7 te m1, 7tem-1, 7tem 1, 7te m1, 7 te-m1
Тахометр 7ТЭ-М1 предназначен для дистанционного измерения частоты вращения частей механизмов и машин, используемых в различных отраслях народного хозяйства, в частности, в обкаточно-тормозных испытательных стендах двигателей внутреннего сгорания, а также для контроля частот вращения сепараторов, турбин и т.п.
Технические характеристики приборов тахометры 7ТЭ-М1:
Температура окружающего воздуха - от -10?С до +50?С;
Предел допускаемой погрешности прибора тахометр 7ТЭ-М1 выражается формулой:
±(?%±М),
где ? - класс точности тахометра; М - погрешность, обусловленная дискретностью измерения (цена деления наименьшего разряда);
Измеритель прибора тахометр 7ТЭ-М1 рассчитан на работу от сигнала отрицательной полярности любой формы или синусоидальной формы амплитудой от 2В до 50В;
Преобразователь обеспечивает на выходе 1 амплитуду сигнала отрицательной полярности не менее 2В, относительно контакта 2;
Диапазон измерений прибора тахометр 7ТЭ-М1 должен быть от 2,0об/мин до 99999об/мин;
Диапазон измерений измерителя в соответствующие им времена измерений должен соответствовать:
Диапазон измерений | Время измерения, с | Показания измерителя |
Гц | об/мин |
100Гц-40000Гц | 10об/мин-4000об/мин | 0,1с | 00010-04000 |
100Гц-40000Гц | 20об/мин-8000об/мин | 0,2с | 00020-08000 |
100Гц-40000Гц | 30об/мин-12000об/мин | 0,3с | 00030-12000 |
100Гц-40000Гц | 50об/мин-20000об/мин | 0,5с | 00050-20000 |
100Гц-40000Гц | 60об/мин-24000об/мин | 0,6с | 00060-24000 |
20Гц-40000Гц | 20об/мин-40000об/мин | 1,0с | 00020-40000 |
20Гц-40000Гц | 40об/мин-80000об/мин | 2,0с | 00040-80000 |
20Гц-33333Гц | 60об/мин-99999об/мин | 3,0с | 00060-99999 |
20Гц-15000Гц | 100об/мин-75000об/мин | 5,0с | 00100-75000 |
20Гц-15000Гц | 120об/мин-90000об/мин | 6,0с | 00120-90000 |
20Гц-40000Гц | 2об/мин-4000об/мин | 1,0с | 0002,0-4000 |
Выходная частота преобразователя не превышает 10000Гц и определяется по формуле:
F=(A?K)/60,
где F - выходная частота преобразователя, А - частота вращения контролируемого вала (об/мин), К - число зубьев зубчатой детали;
Минимальная выходная частота преобразователя - 20Гц;
Тахометр 7ТЭ-М1 состоит из:
- показывающего прибора;
- преобразователя первичного;
Измеритель тахометра может быть использован в качестве частотомера;
Питание измерителя от сети переменного тока частотой 50Гц±1Гц, напряжением 220В+22В, 220В-33В;
Электрическое питание преобразователя тахометра 7ТЭ-М1 производится от схемы измерителя;
Чувствительность измерителя - не более 10В?А;
Габаритные размеры прибора тахометр 7ТЭ-М1:
- измерителя - 90х107х149мм;
- преобразователя - 18х109мм;
Масса:
- измерителя - 1,6кг;
- преобразователя - 0,19кг.
