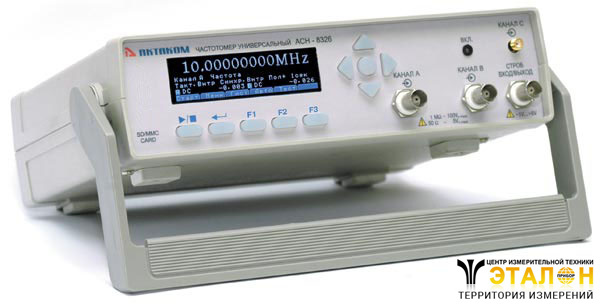

Частотомер АСН-8324

Универсальный частотомер Актаком АСН-8324 - это прибор из серии первых российских десятиразрядных частотомеров с OLED дисплеем. Частотомер предназначен для измерения частоты, периода, длительности импульса и скважности сигнала, а также имеет встроенный счетчик импульсов. Частотомер АСН-8324 обеспечивает возможность выполнения математических операций с полученными данными и статистическую обработку результатов измерений. Наличие интерфейсов USB и LAN (опционально) позволяет подключать прибор к персональному компьютеру, что обеспечивает возможность удаленного управления прибором в системах автоматизированных измерений, а также обработку и архивирование результатов измерений.

Технические параметры

• графический цифровой OLED дисплей
• 2 основных канала измерения (А и В) + ВЧ канал С (опция)
• диапазон входных частот по каналам А и В: 0,1 Гц...200 МГц
• диапазон входных частот по каналу С (опция): 200 МГц...8 ГГц
• диапазон входных напряжений по входам А и В: 0,025...25 В (0,1Гц … 50МГц), от 0,3 В (50МГц … 200МГц)
• относительная погрешность частоты опорного генератора: 10^–7
• старение 0,6 ppm/год
• максимальная разрядность индикатора: 10 разрядов
• чувствительность по входу А, В, не хуже: 25 мВ (в полосе 0,1Гц..180МГц)
• измерение длительности импульсов: 10 нс...10 с
• входной импеданс по каналам А и В: 1 МОм || 25 пФ, 50 Ом , по каналу С: 50 Ом
• вид связи по каналам А и В: AC, DC; по каналу С: AC
• время измерения : 10 сек/1 сек/0,1 сек
• питание: сетевой адаптер АТН-0702 +7,0 В/2А (поставляется опционально)
• интерфейс связи с ПК (опция): USB 1.1, LAN
• габаритные размеры: 260 х 210 х 70 мм
• масса, не более: 1,5 кг

Основные режимы и функции

• измерение частоты по каналам А, B, С (опция)
• измерение периода по каналам А, B
• измерение длительности импульсов по каналам А и В
• измерение скважности импульсов (коэффициента заполнения) по каналам А и В
• измерение разности фаз по каналам А и B
• счетчик импульсов по каналам А и B
• измерение скорости вращения


• статистическая обработка результатов измерений: определение среднего, минимального, максимального, относительного значений, девиации, СКО, СКЗ


• математические функции для сигналов одного или двух каналов: сумма А+В, разность А-В, отношение А/В, добавление постоянной составляющей, умножение на константу, деление на константу

• удержание показаний
• режим относительных измерений

Дополнительные возможности

• русскоязычное многоуровневое меню и пользовательский интерфейс



• возможность одновременного вывода нескольких показаний измерения



• автонастройка уровня сигнала



• возможность графического отображения информации



• отключаемый фильтр низких частот
• внешняя и внутренняя синхронизация


• синхронизация по положительному или отрицательному импульсу запуска
• внешнее и внутреннее тактирование



• регулируемое время измерения



• автокалибровка
• функция самотестирования
• режим часов
• звуковые эффекты
• режим тревоги по условию (только в режиме работы с программным обеспечением)
• работа прибора в комплексе с компьютером со связью по USB1.1 и LAN
• удаленное управление и сбор данных с помощью специального программного обеспечения

Программное обеспечение АКТАКОМ FCounter

Программное обеспечение "АКТАКОМ FCounter" позволяет выполнять полнофункциональное дистанционное управление частотомером по интерфейсам: USB, LAN. Кроме, всех функций измерения, математики и статистики, которые есть в локальном режиме работы частотомера, "АКТАКОМ FCounter"позволяет выполнять и ряд других операций недоступных в локальном режиме.

Рабочее окно делится на 3 области: верхнюю, центральную и нижнюю

В верхней области располагается меню управления состоящее из 5 закладок:

• Связь - закладка, которая предназначена для поиска подсоединенных устройств (частотомеров), которые могут быть подключены к компьютеру и, в дальнейшем, управляться через программное обеспечение
• Сокеты - закладка, которая служит для установки параметров подключения при управлении по LAN
• Настройки - закладка, служащая для настройки параметров измерения: канал измерения, тип входа, режимы тактирования и синхронизации и т.п.
• Вычисления - закладка, предназначеная для отображения результатов обработки и вычислений
• Дополнительно- закладка для выполнения калибровки, включения режимов часов и звуковых эффектов.

Центральная область рабочего окна - предназначена для запуска и остановки процесса измерения и отображения результатов измерений

И, наконец, в нижней части рабочей области, в зависимости от включенной закладки, отображаются режимы "Самописец" или "Статистика"

Если активной является закладка "Самописец", то на экране строятся тренды, т.е. график изменения частоты во времени. Это очень удобно, когда требуется регистрировать изменение частоты во времени без участия пользователя. Для документирования, данные могут сохраняться в файл, а, также, в дальнейшем, вызываться из файла и обрабатываться

Отображение трендов было невозможно в локальном режиме. На приведенном скриншоте видно, что появились еще 2 функции, которые, также, были недоступны в локальном режиме: тревога по условию и курсорные измерения. При установке функции "режима тревоги по условию" отслеживается, чтобы текущее значение частоты не выходило за указанные пределы. В случае такого выхода включится сигнализация.

Елси активной является окно "Статистика", то на экране отображаются результаты статистической обработки, а, также, можно наблюдать представление результатов в виде гистограмм с возможностью курсорных измерений

Частотомер может дистанционно управляться, не только по интерфейсу USB 1.1, но и подключаться к Ethernet через интерфейс LAN, что позволяет использовать частотомер в тех местах и в тех случаях, где присутствие человека затруднительно. Это позволяет существенно расширить сферу использования частотомера

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

• прибор
• руководство пользователя
• Программное обеспечение
  • ACH-832х_SDK_Base Базовый комплект средств разработки программного обеспечения для частотомера
  • Aktakom AULServer Программное обеспечение AUL Сервер
  • ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
  • AULFConverter Конвертер файлов формата AKTAKOM USB Lab

Дополнительная комплектация

• блок питания с кабелем АТН-0702
• щупы HP-9150
• модуль ВЧ-канал АСН-0801
• интерфейсный модуль USB/LAN АСЕ-1072
• кабель для соединения устройства с USB-портом
• Программное обеспечение
  • AFC Aktakom FCounter Программное обеспечение для частотомеров
  • ACH-832х_SDK Полный комплект средств разработки ПО
