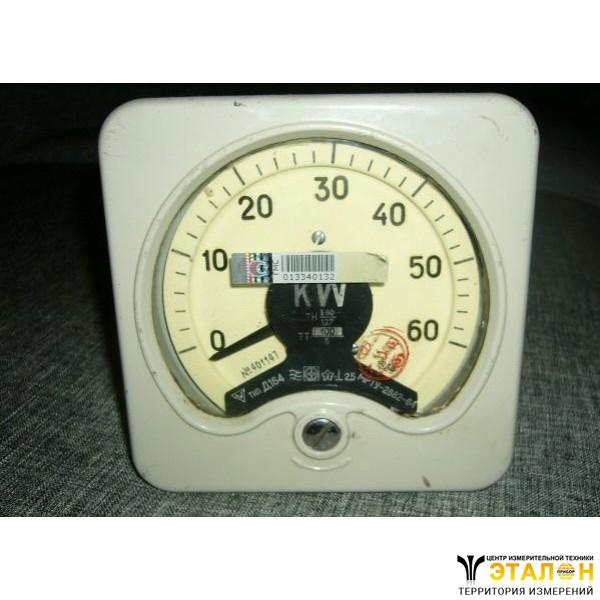

Д164 ваттметр трехфазный
Также этот прибор может называться: Д-164, Д 164.
Д164 ваттметр трехфазный ударопрочный представляет собой щитовой брызгозащищенный прибор ферродинамической системы с непосредственным отсчетом.
Ваттметры предназначаются для измерения активной мощности в трехфазных цепях переменного тока частотой 50 Гц.
Габаритные размеры - 160×160 мм.
Класс точности - 2,5.
Ударо-, вибро-, тряскопрочные.
ВаттметрыД164 отличаются повышенной механической прочностью и применяются для монтажа на кораблях и подвижных электроустановках.
Технические характеристики Д164:
Номинальный ток (включение через трансформатор тока с вторичным током 5 А) - от 5 А до 6 кА.
Измеряемая мощность (в зависимости от номинального напряжения):
- 127 В (включение непосредственное)- от 1 кВт до 1200 кВт;
- 220 В (включение непосредственное) - от 2 кВт до 2500 кВт;
- 380 В (включение через измерительный трансформатор напряжения 380/127 В) - от 3 кВт до 4000 кВт.
Пределы измерения ваттметров приведены в таблице:
Номинальный ток | Измеряемая мощность | ||
Номинальное напряжение (линейное) | |||
127 В | 220 В | 380 В | |
5 А 7,5 А 10 А 15 А 20 А 30 А 40 А 50 А 75 А 100 А 150 А 200 А 300 А 400 А 600 А 750 А 1 кА 1,5 кА 2 кА 3 кА 4 кА 5 кА 6 кА | 1 кВт 1,5 кВт 2 кВт 3 кВт 4 кВт 6 кВт 8 кВт 10 кВт 15 кВт 20 кВт 30 кВт 40 кВт 60 кВт 80 кВт 120 кВт 150 кВт 200 кВт 300 кВт 400 кВт 600 кВт 800 кВт 1000 кВт 1200 кВт | 2 кВт 3 кВт 4 кВт 6 кВт 8 кВт 12 кВт 15 кВт 20 кВт 30 кВт 40 кВт 60 кВт 80 кВт 120 кВт 150 кВт 250 кВт 300 кВт 400 кВт 600 кВт 800 кВт 1200 кВт 1500 кВт 2000 кВт 2500 кВт | 3 кВт 5 кВт 6 кВт 10 кВт 12 кВт 20 кВт 25 кВт 30 кВт 50 кВт 60 кВт 100 кВт 120 кВт 200 кВт 250 кВт 400 кВт 500 кВт 600 кВт 1000 кВт 1200 кВт 2000 кВт 2500 кВт 3000 кВт 4000 кВт |
Изменение показаний, вызванное изменением температуры окружающего воздуха от 20±5° С на каждые 10° С - не более ±1%.
Изменение показаний от влияния внешних магнитных полей - не более ±1% от верхнего предела измерения.
Длина шкалы - 190 мм.
Угол шкалы - 230°.
Рабочая часть шкалы - 100%.
Рабочее положение ватметра Д164 - вертикальное.
Материал корпуса - цоколь пластмассовый.
Материал кожуха - сталь.
Материал наличника - сплав АЛ2.
Время успокоения стрелки - не более 3 с.
Сопротивление изоляции:
- при температуре окружающего воздуха 20±5° С и относительной влажности до 80% - не менее 50 МОм;
- при температуре окружающего воздуха 20±5° С и относительной влажности 95±3% - не менее 2 МОм.
Масса ваттметра Д164 - 3,8 кг.
Условия эксплуатации Д164:
Температура окружающего воздуха - от -40° С до +60° С.
Относительная влажность воздуха - до 98%.
Климатическое исполнение - обычное и тропическое (Д164Т).
Выдерживает испытания в течение 2 часов:
- тряска - ускорением 70 м/с2; частотой ударов от 80 до 120 в минуту;
- вибрация - частотой 20 Гц; амплитудой размаха 1,4 мм.
Ваттметр Д164 выдерживает испытание на типовом копре шестью ударами максимальной интенсивности.
