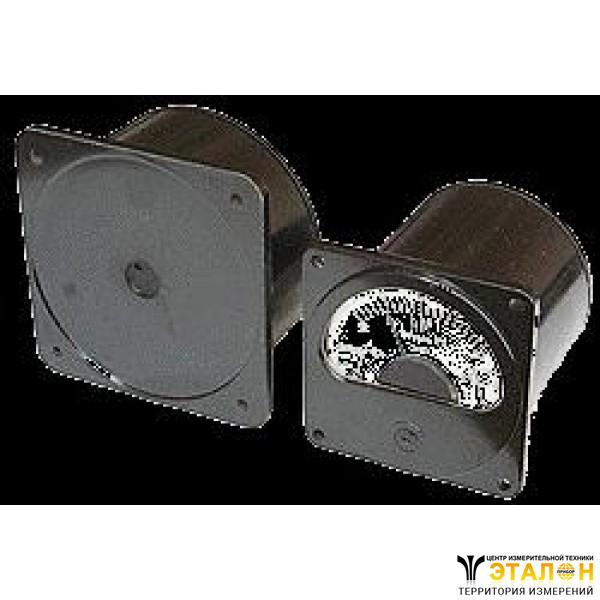

Ваттметр Д8003, киловаттметр Д8003 (Д 8003, Д-8003)
Ваттметр Д8003, киловаттметр Д8003 предназначен для измерения активной и реактивной мощности в трехфазных цепях переменного тока частотой 50Гц с равномерной или неравномерной нагрузкой фаз на передвижных и стационарных установках.
Габариты - 80х80х70мм.
Класс точности - 2,5.
Технические характеристики приборов ваттметры Д8003, киловаттметры Д8003:
Включение через трансформатор тока 20/5А...1000/5А, трансформатор напряжения 220В, 380В.
Номинальная частота - 50Гц.
Номинальный коэффициент активной мощности приборов ваттметр Д8003, киловаттметр Д8003 - 0,8.
Конечные значения диапазона измерений, цена деления и тип включения приборов приведены в таблице 1.
Таблица 1 Конечные значения диапазона измерений, цена деления и тип включения приборов ваттметр Д8003, киловаттметр Д8003
Конечное значение диапазона измерений, кВт | Цена деления, кВт | Включение с трансформатором тока при номинальном напряжении ваттметра |
220В | 380В |
2кВт-0-6кВт 2кВт-0-8кВт 4кВт-0-12кВт 5кВт-0-15кВт 10кВт-0-30кВт 10кВт-0-40кВт 20кВт-0-60кВт 20кВт-0-80кВт 25кВт-0-100кВт 40кВт-0-120кВт 50кВт-0-150кВт 100кВт-0-300кВт 100кВт-0-400кВт 200кВт-0-600кВт | 0,5кВт 0,5кВт 1,0кВт 1,0кВт 2,0кВт 2,0кВт 5,0кВт 5,0кВт 5,0кВт 5,0кВт 10,0кВт 20,0кВт 20,0кВт 50,0кВт | 20/5В 30/5В 40/5В 50/5В 100/5В 150/5В 200/5В 300/5В 300/5В 400/5В - 1000/5В 1500/5В 2000/5В | 10/5В 15/5В 20/5В 30/5В 50/5В 75/5В 100/5В 150/5В 200/5В 200/5В 300/5В 600/5В 750/5В 1000/5В |
| | | | |
Условия эксплуатации приборов ваттметр Д8003, киловаттметр Д8003:
- температура окружающего воздуха - от -50ºС до +60ºС;
- относительная влажность - 95% при температуре 35ºС.
Приборы ваттметр Д8003, киловаттметр Д8003 работоспособны при вибрационных ускорениях до 25м/с² и частоте 48Гц±2Гц.
Исполнение прибора - обычное и тропическое.
Класс точности приборов ваттметр Д8003, киловаттметр Д8003 - 2,5.
Время успокоения - не более 4с.
Изменение показаний прибора ваттметр Д8003, киловаттметр Д8003, вызванное отклонением температуры окружающего воздуха от нормальной (в пределах рабочих температур) на каждые 10К, не превышает ±1,2%; под влиянием постоянного внешнего магнитного поля напряженностью 400А/м, при отклонении напряжения от номинального на ±20% и при отклонении частоты от номинального значения на ±10% - не превышает ±2,5%; при установке на ферромагнитном щите - не превышает ±1%.
Потребляемая мощность:
- последовательной цепи прибора - 3В·А;
- параллельной цепи прибора - 4В·А.
Габаритные размеры приборов ваттметр Д8003, киловаттметр Д8003:
- прибора - 80х80х70мм;
- добавочного сопротивления - 110х80х50мм.
Масса приборов ваттметр Д8003, киловаттметр Д8003 - 0,6кг.
Наработка на отказ - не менее 24000 часов.
Изготовитель гарантирует соответствие качества прибора ваттметр Д8003, киловаттметр Д8003 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
