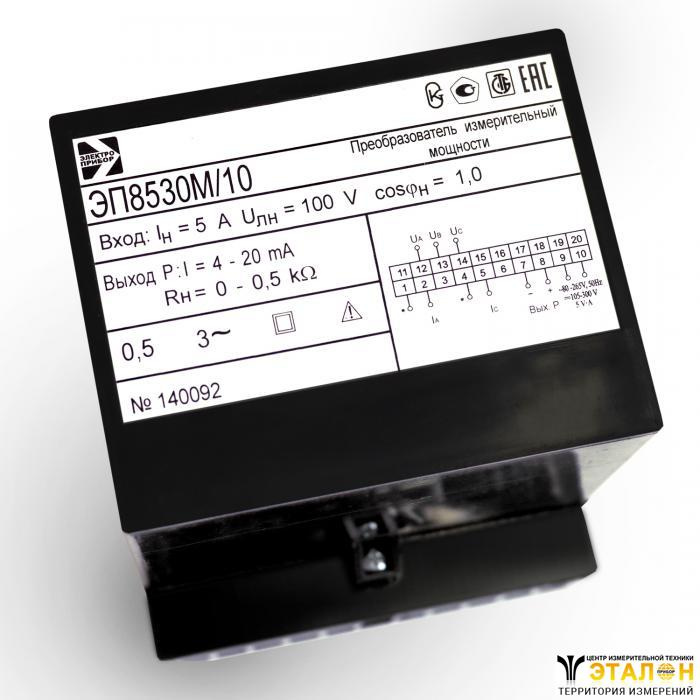

Преобразователь измерительный ЭП8530
Также это изделие может называться: ЭП 8530, ЭП-8530, ЕП8530, ЕП 8530, ЕП-8530, ЄП8530, ЄП 8530, ЄП-8530, ep8530, ep 8530, ep-8530.
ЭП8530 преобразователь измерительный предназначен для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанные между собой унифицированные выходные сигналы постоянного тока.
Технические характеристики ЭП8530:
Диапазон изменения выходного сигнала - от -5 мА до 5 мА; от 0 до 5 мА; от 4 мА до 20 мА.
Диапазон измерения входного сигнала напряжения:
- ЭП8530/1-ЭП8530/4 - от 0 до 120 В; от 0 до 450 В; от 0 до 720 В;
- ЭП8530/5-ЭП8530/9 - от 80 В до 120 В.
Диапазон измерения входного сигнала тока - от 0 до 0,5 А; от 0 до 1 А; от 0 до 2,5 А; от 0 до 5 А.
Источник питания ЭП8530/1-ЭП8530/4:
- напряжение 220 В;
- частота - 50 Гц.
Источник питания ЭП8530/5-ЭП8530/9 - измеряемая цепь.
Предел допускаемой основной погрешности - не более ±0,5%.
Сопротивление нагрузки:
- ЭП8530/1, ЭП8530/3 - ЭП8530/5, ЭП8530/7, ЭП8530/8 - от 0 до 3 кОм;
- ЭП8530/2, ЭП8530/6 - от 0 до 0,5 кОм.
Пульсация:
- ЭП8530/1, ЭП8530/3 - ЭП8530/5, ЭП8530/7, ЭП8530/8 - не более 90 мВ;
- ЭП8530/2, ЭП8530/6 - не более 60 мВ.
Дополнительная погрешность, вызванная:
- изменением температуры окружающего воздуха от (20±5)° С до граничных значений диапазона на каждые 10° С - не более ±0,4%;
- работой в условиях повышенной влажности до 95% при 40° С - не более ±0,9%.
- изменением напряжения питания - не более ±0,25%.
- влиянием внешнего однородного постоянного или переменного магнитного поля переменного тока с магнитной индукцией 0,5 мТл - не более ±0,5%.
- изменением коэффициента мощности от номинального значения - не более ±0,5%.
Время установления рабочего режима после включения питания - не более 0,5 ч.
Среднее время восстановления работоспособного состояния - не более 4 ч.
Средний срок службы - 12 лет.
Габаритные размеры - не более 110×120×125 мм.
Масса - не более 2 кг.
Условия эксплуатации ЭП8530:
Температура окружающего воздуха - от -30° С до +60° С.
Относительная влажность при 35° С - до 95%.
Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).
Преобразователи ЭП8530 являются взаимозаменяемыми, восстанавливаемыми, ремонтируемыми, одноканальными изделиями, эксплуатируемыми в стационарных условиях производственных помещений вне жилых домов. Обеспечивается гальваническое разделение входных и выходных цепей, последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепи питания.
