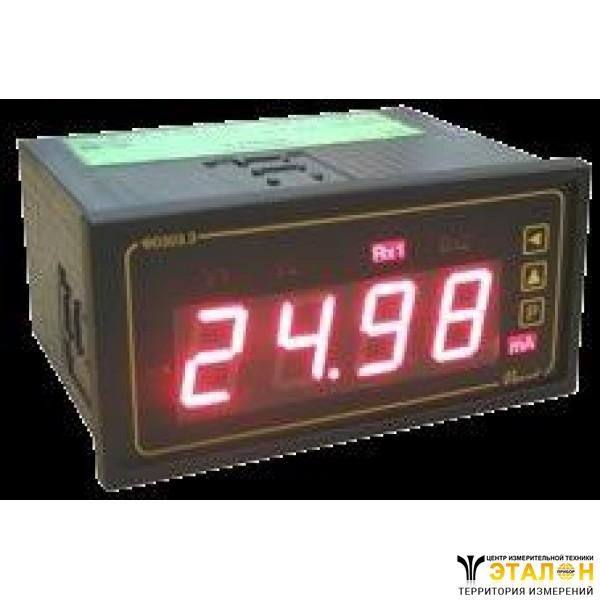

Цифровой измеритель-регулятор Ф0303.3 постоянного тока и температуры (Ф-0303.3, Ф 0303.3)
Измеритель-регулятор Ф0303.3 (амперметр и вольтметр) щитовой цифровой постоянного тока и температуры двухканальный, программируемый, предназначен для измерения и регулирования входных величин в виде сигналов постоянного тока, напряжения или температуры с помощью внешних термопреобразователей сопротивления (ТС) и преобразователей термоэлектрических (ТП), а также преобразования «вход-выход» измеряемых входных величин по одному назначенному каналу измерения (входу) в непрерывный выходной унифицированный аналоговый сигнал.
С применением датчиков и измерительных преобразователей, измеритель регулятор Ф0303.3 предназначен для измерения и регулирования других величин, таких как: давление, мощность, частота, влажность, уровень и т.д.
При использовании с измерителем-регулятором Ф0303.3 адаптера - регистратора АД4 возможно вести регистрацию всех измерений.
Коммутирующее устройство измерителя-регулятора состоит из двух переключающих электромагнитных реле, каждое из которых программно назначается на любой из каналов измерения. Программирование измерителя-регулятора Ф0303.3 осуществляется как при помощи кнопок управления, расположенных на передней панели прибора, так и программно по интерфейсу RS485.
Технические характеристики приборов цифровые измерители-регуляторы Ф0303.3 постоянного тока и температуры:
Условия эксплуатации: -20ºС...+40ºС;
Количество каналов измерения прибора цифровой измеритель-регулятор Ф0303.3: 2;
Измеряемые величины: I, U, t (P, Вт, вар, F)*;
* - с применением внешних датчиков и измерительных преобразователей;
Диапазоны измерений:
- для амперметров 0,1мА-1А;
- для вольтметров 100мВ-250В, 400В**;
- для измерителей температуры от -200оС до +1600оС;
- для подключения датчиков и измерительных преобразователей 4мА-20мА, 0мА-5мА, 0мА-20мА, 0В-10В;
** - измерительный вход подключается через внешний делитель напряжения;
Индикация цифрового измерителя-регулятора Ф0303.3: 3- или 4-цифровой индикатор (красный, зелёный, жёлтый), комбинированная индикация (цифровой индикатор + линейная шкала);
Класс точности:
- 0,2 - горизонтальное исполнение;
- 0,5 - при использовании термопар, датчиков, преобразователей;
Релейные выходы прибора цифровой измеритель-регулятор Ф0303.3: 3 (электромагнитные);
Интерфейс: RS485 по заказу (MODBUS RTU);
Программное обеспечение:
- "DESS" - регистрация значений на ПК, отображение параметров и состояний реле, сигнала, управление приборами ;
- "complex systems modbus opc server, configOPC" - подключение к коммерческим SCADA через OPC протокол;
Питание - ~(110В-242В),=(140В-340В);
Дополнительный источник питания: 24В (100мА);
Время установления рабочего режима прибора цифровой измеритель-регулятор постоянного тока и температуры Ф0303.3 - не более 30мин;
Время установления показаний - не более 3с;
Время непрерывной работы - не ограничено;
Исполнение: щитовое/горизонтальное;
Измеритель-регулятор Ф0303.3 выполнен в пластмассовом корпусе. Крепление в щит осуществляется с помощью двух элементов крепления (винтов), расположенных с боковых сторон;
Габаритные размеры - 144х72х117мм;
Масса - не более 0,8кг.
