Цифровой измеритель-регулятор Ф0303.4 постоянного тока (Ф-0303.4, Ф 0303.4)
Измеритель-регулятор Ф0303.4 (амперметр и вольтметр) щитовой цифровой постоянного тока четырехканальный, программируемый, с цифровой или комбинированной индикацией (цифровой индикатор + линейная шкала).

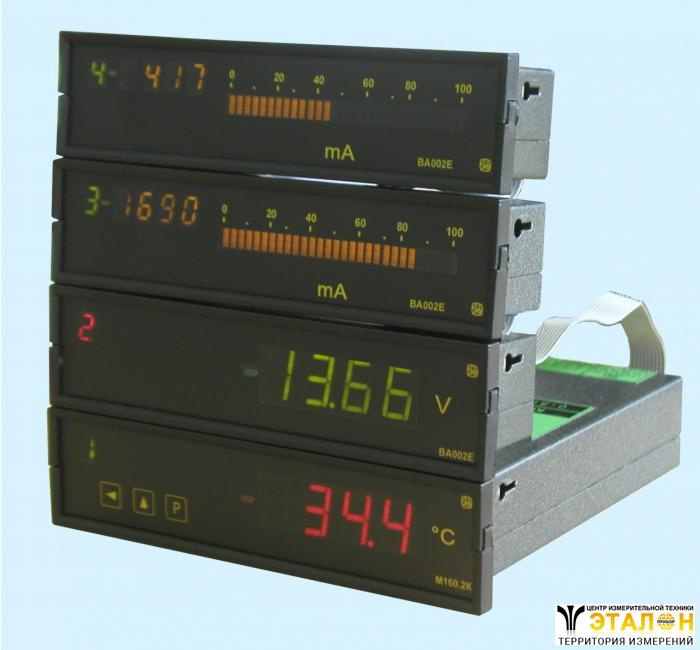

Цифровой щитовой измеритель-регулятор Ф0303.4 имеет возможность одновременного отображения результатов измерений сразу по 4 каналам, с применением выносных дисплеев ВА. Данная функция очень существенно снижает стоимость прибора, если есть необходимость видеть результат измерения по 4 каналам одновременно.
Измеритель-регулятор Ф0303.4 в зависимости от исполнения предназначен для:
а) измерения постоянного тока и напряжения по четырем измерительным каналам и регулирования контролируемого параметра по одному или двум назначенным каналам регулирования с помощью встроенного коммутирующего устройства;
б) измерения и регулирования других физических величин (температуры, давления, массы и других параметров), значения которых могут быть преобразованы с помощью внешних измерительных преобразователей в сигналы постоянного тока и напряжения.
Технические характеристики приборов цифровые измерители-регуляторы Ф0303.4 постоянного тока:
Условия эксплуатации: +5ºС...+40ºС;
Количество каналов измерения прибора цифровой измеритель-регулятор Ф0303.4: 4;
Измеряемые величины: I, U, t (P, Вт, вар, F)*;
* - с применением внешних датчиков и измерительных преобразователей;
Диапазоны измерений:
- для амперметров 0,1мА-1А;
- для вольтметров 20мВ-250В, 400В**;
- для подключения датчиков и измерительных преобразователей 4мА-20мА, 0мА-5мА, 0мА-20мА, 0В-10В;
** - измерительный вход подключается через внешний делитель напряжения;
Индикация цифрового измерителя-регулятора Ф0303.4: 3- или 4-цифровой индикатор (красный, зелёный, жёлтый), комбинированная индикация (цифровой индикатор + линейная шкала);
Класс точности:
- 0,2 - горизонтальное исполнение;
- 1,0 - вертикальное исполнение;
Регулирование - 3х позиционное;
Релейные выходы прибора цифровой измеритель-регулятор Ф0303.4: 2 (электромагнитное, оптоэлектронное);
Интерфейс: RS485 по заказу (MODBUS RTU);
Программное обеспечение:
- "DESS" - регистрация значений на ПК, отображение параметров и состояний реле, сигнала, управление приборами ;
- "complex systems modbus opc server, configOPC" - подключение к коммерческим SCADA через OPC протокол;
Питание - ~(110В-242В),=(140В-340В);
Дополнительный источник питания: 24В (100мА);
Время установления рабочего режима прибора цифровой измеритель-регулятор постоянного тока Ф0303.4 - не более 30мин;
Время установления показаний - не более 3с;
Время непрерывной работы - не ограничено;
Исполнение: щитовое/горизонтальное, вертикальное;
Габаритные размеры - 160х30х215мм, 144х36х155мм;
Масса - 0,5кг, 0,7кг.
