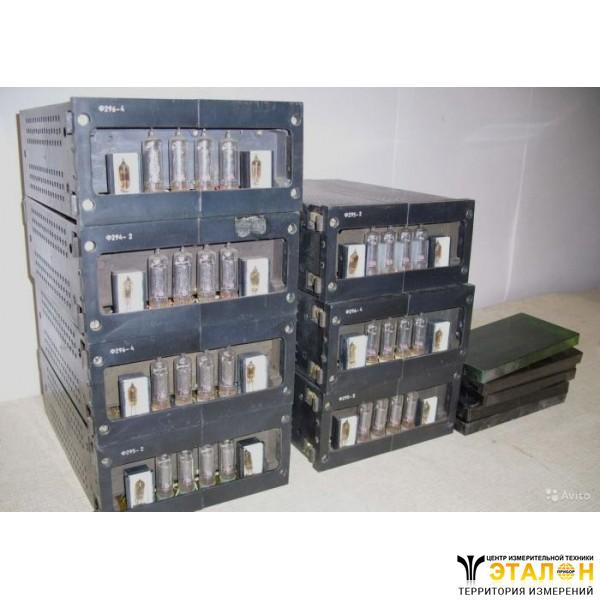

Прибор цифровой Ф229М1
Также этот прибор может называться: Ф-229М1, Ф 229М1, Ф-229-М1, Ф229-М1, Ф229 М1.
Ф229М1 прибор цифровой однопредельный предназначается для измерения напряжения и тока в цепях постоянного тока в различных областях науки и промышленного производства.
Приборы устанавливаются на щите или панели и предназначены для встраивания в измерительные устройства и установки.
Технические характеристики Ф229М1:
Габаритные размеры прибора - 60×120×150 мм.
Модификация | Конечное значение диапазона измерений |
Ф229М1-1/1 | 0,2 В |
Ф229М1-2/1 | 0,2 В |
Ф229М1-1/2 | 2 В |
Ф229М1-2/2 | 2 В |
Ф229М1-1/3 | 20 В |
Ф229М1-2/3 | 20 В |
Ф229М1-1/4 | 200 В |
Ф229М1-2/4 | 200 В |
Ф229М1-1/5 | 0,02 мА |
Ф229М1-2/5 | 0,02 мА |
Ф229М1-1/6 | 0,20 мА |
Ф229М1-2/6 | 0,20 мА |
Ф229М1-1/7 | 2,00 мА |
Ф229М1-2/7 | 2,00 мА |
Ф229М1-1/8 | 2 В |
Ф229М1-2/8 | 2 В |
Входное сопротивление:
- для модификаций Ф229М1-1/1, Ф229М1-2/1, Ф229М1-1/2, Ф229М1-2/2, Ф229М1-1/8, Ф229М1-2/8 - не менее 40 МОм;
- для модификаций Ф229М1-1/3, Ф229М1-2/3, Ф229М1-1/4, Ф229М1-2/4 - 1±0,1 МОм.
Падение напряжения на входе для модификаций Ф229М1-1/5, Ф229М1-2/5, Ф229М1-1/6, Ф229М1-2/6, Ф229М1-1/7, Ф229М1-2/7 - не более 1 мВ.
Частота гарантированного подавления помех:
- для модификаций Ф229-1 - 50 Гц; 100 Гц;
- для модификаций Ф229-2 - 60 Гц; 120 Гц.
Допускаемая основная погрешность, выраженная в процентах от измеряемого значения величины Х - не более ±(0,2+0,1(Хк/Х-1)), где Хк - конечное значение диапазона измерений, Х - значение измеряемой величины на входе.
Допускаемая дополнительная погрешность прибора, вызванная отклонением условий от нормальных, не превышает половины допускаемой основной погрешности:
- при изменении температуры окружающей среды на каждые 10° С в пределах рабочего диапазона температур;
- при воздействии внешнего однородного магнитного поля с индукцией 0,5 мТл, синусоидального изменяющегося во времени с частотой (50±1) Гц.
Время измерения прибора - не более 40,2 мс.
Выбор полярности - автоматический.
Отсчетное устройство прибора обеспечивает индикацию четырех разрядов с переключающейся по разрядам запятой и индикацию знака «.».
Максимальное показание отсчетного устройства - 1999.
Прибор обеспечивает внешнее управление включением индикаторных ламп отсчетного устройства.
При перегрузке приборов показания отсчетного устройства гаснут.
Прибор Ф229М1 обеспечивает выход на внешний разъем значения измеряемого сигнала в двоично-десятичном коде 8-4-2-1, сигнала конца измерения, сигнала знака полярности, сигнала перегрузки.
Длительность импульсов - не менее 1 мкс.
Выходы кодированных сигналов прибора согласуются с микросхемами серий 134, К134, 136, К136, К158.
Допустимая нагрузка - не более двух условных единиц микросхем серий 136, К136, К158 и четырех условных единиц серий 134, К134.
Прибор обеспечивает работу в режиме периодического и разового запуска.
Параметры внешнего запускающего импульса:
- диапазон напряжений, соответствующий высокому уровню сигнала - от 2,0 В до 4,5 В;
- диапазон напряжений, соответствующий низкому уровню сигнала - от 0 до 0,7 В;
- интервал времени между импульсами внешнего запуска - не менее 40 мс;
- длительность импульса - от 10 мкс до 100 мкс.
Разрешаются следующие кратковременные предельно-допустимые значения запускающего импульса:
- логическая «1» - от 2,0 В до 5,25 В;
- логический «0» - от -0,4 В до +0,7 В (при температуре 25±10° С - от -0,4 В до +0,8 В).
Время установления рабочего режима Ф229М1 - не более 20 мин.
Коэффициент подавления помех нормального вида:
- в диапазоне (50±0,25) Гц, (100±0,5) Гц для Ф229М1-1 и в диапазоне (60±0,3) Гц, (120±0,6) Гц для Ф229М1-2 - не менее 40 дБ;
- в диапазоне (50±0,5) Гц, (100±1) Гц для Ф229М1-1 и в диапазоне (60±0,6) Гц, (120±1,2) Гц для Ф229М1-2 - не менее 20 дБ.
Допустимая амплитуда помехи - не более 0,1 конечного значения диапазона измерений.
Прибор выдерживает в течение 2 ч нагрузку десятикратным входным сигналом, но не более 300 В для приборов Ф229М1-1/4 и Ф229М1-2/4.
Электрическая изоляция цепей питания относительно клеммы защитного заземления прибора выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой (50±1) Гц величиной 0,25 кВ.
Вход прибора заземленный, клемма «ВХОД 2» соединена с клеммой защитного заземления.
Сопротивление изоляции электрических цепей питания относительно клеммы защитного заземления:
- при нормальных условиях - не менее 20 МОм;
- при температуре +50° С - не менее 5МОм.
Периодичность ручной установки нуля и калибровки - не менее 30 суток.
Средняя наработка на отказ в нормальных условиях, но при температуре (20±10)° С - не менее 18 000 ч.
Установленная наработка на отказ в нормальных условиях, но при температуре (20±10)° С - не менее 1800 ч.
Средний полный срок службы прибора - не менее 10 лет.
Установленный полный срок службы прибора - не менее 4 лет.
Среднее время восстановления работоспособного состояния прибора - не более 24 ч.
Потребляемая мощность - не более 3 Вт.
Масса прибора Ф229М1 - не более 0,6 кг.
Условия эксплуатации Ф229М1:
Температура окружающего воздуха - от +5° С до +50° С.
Относительная влажность при +25° С - до 90%.
Напряжение внешнего источника питания - (12±1,2) В.
Прибор холодо- и теплопрочный, выдерживает воздействие температуры окружающего воздуха от -50° С до +50° С.
Прибор влагопрочный, выдерживает воздействие относительной влажности окружающего воздуха 98% при +35° С.
Прибор в транспортной таре выдерживает в течение 1 ч без повреждений механические воздействия с ускорением 30 м/с2 и числом ударов от 80 до 120 в минуту.
По устойчивости к механическим воздействиям модификации Ф229М1-1/8 и Ф229М1-2/8 относятся к виброустойчивым, выдерживают виброускорение 10 м/с2 в диапазоне частот от 40 Гц до 70 Гц; виброускорение 30 м/с2 в диапазоне частот от 10 Гц до 40 Гц.
В наличии имеется модификация Ф229М1-1/8.
