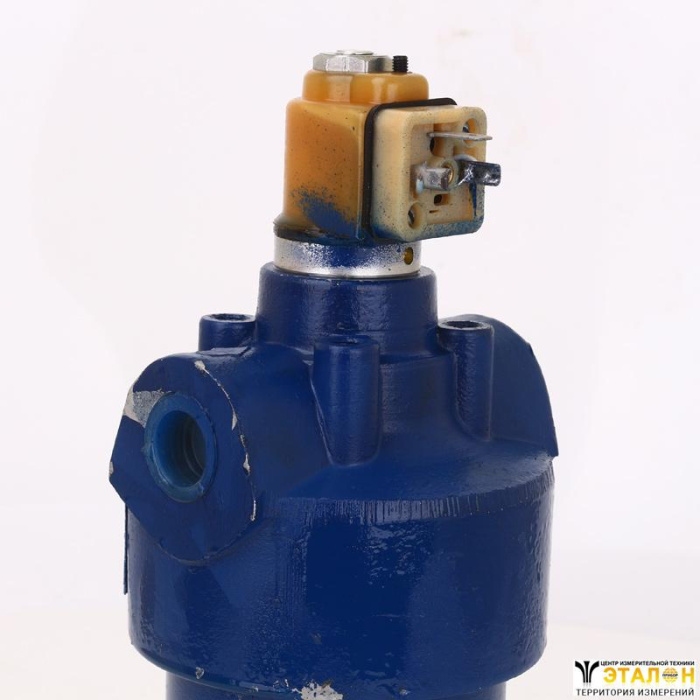

Фильтры напорные 4ФГМ
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Фильтры напорные 4ФГМ предназначены для очистки от механических примесей минеральных масел и негорючих жидкостей типа промгидрол кинематической вязкостью до 200 мм2/с при температуре от 1 до 80 °С в гидроприводах деревообрабатывающих, металлрежущих и других станков, кузнечно-прессовом оборудовании, литейных машинах, строительно-дорожных, сельскохозяйственных машинах.
Модификации
- 4ФГМ32-05М, 4ФГМ32-10М, 4ФГМ32-25М, 4ФГМ32-40М
Устройство и работа
Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, проходит через фильтроэлемент, очищается и через выходное отверстие поступает в систему. При перепаде давлений (0,3-0,03) МПа на фильтроэлементе, возникшем в результате его загрязненности, срабатывает индикатор загрязненности, сигнализирующий о необходимости замены фильтроэлемента. Из-за несвоевременной замены фильтроэлемента происходит дальнейшее повышение перепада давлений до (0,5-0,1) МПа, что ведет к открытию предохранительного клапана, и неочищенная рабочая жидкость поступает в систему, минуя фильтроэлемент. При этом фильтр работает в аварийном режиме.
Параметры индикатора загрязненности:
- Коммутируемая мощность, Вт, не более 9
- Напряжение постоянного или переменного тока, подводимое от внешнего источника питания, В, не более 42
- Диапазон коммутируемого тока, А 1 × 10–4 ... 0,5
- Сопротивление, Ом, не более 0,36
- Степень защиты, не ниже IP 44 ГОСТ 14254-96
- Сечение провода, мм2, не менее 0,2
- Тип разъема СЭ11–19(23)–300–65У3 ТУ 16.434.153 – 86
Обозначение фильтра | 4ФГМ32-05М(К) | 4ФГМ32-10М(К) | 4ФГМ32-25М(К) | 4ФГМ32-40М(К) |
* Обозначение фильтроэлемента | 3ФГМ-05 С3ФГМ-05 4ФГМ-05 С4ФГМ-05 | 3ФГМ-10 С3ФГМ-10 4ФГМ-10 С4ФГМ-10 | 3ФГМ-25 С3ФГМ-25 4ФГМ-25 С4ФГМ-25 | 3ФГМ-40 С3ФГМ-40 4ФГМ-40 С4ФГМ-40 |
**Номинальное давление, МПа | 32 | 32 | 32 | 32 |
Тонкость фильтрации, мкм | 5 | 10 | 25 | 40 |
**Номинальный расход, л/мин | 100 | 320 | 320 | 400 |
Условный проход, мм | 40 | 40 | 40 | 40 |
**Номинальный перепад давлений, МПа, не более | 0,16 | 0,16 | 0,16 | 0,16 |
**Перепад давлений, МПа, при котором срабатывает: –индикатор загрязнённости –предохранительный клапан | 0,3±0,03 0,5±0,1 | 0,3±0,03 0,5±0,1 | 0,3±0,03 0,5±0,1 | 0,3±0,03 0,5±0,1 |
Размеры, мм: D, не более D1, не более H, не более H1, не менее H2, не более h±1 Amax S–1 C±0,2 d–7H d1: вариант 1, метрическая ГОСТ24705-81; вариант 2, коническая ГОСТ6111-52 d2+0,4(для варианта 1) h1–0,4(для варианта 1) | 150 125 600 650 500 58 140 50 45 М10
М48×2–7Н К 11/2′′ 56 2,5 | 150 125 600 650 500 58 140 50 45 М10
М48×2–7Н К 11/2′′ 56 2,5 | 150 125 600 650 500 58 140 50 45 М10
М48×2–7Н К 11/2′′ 56 2,5 | 150 125 600 650 500 58 140 50 45 М10
М48×2–7Н К 11/2′′ 56 2,5 |
Масса, кг | 19,5 | 19,5 | 19,5 | 19,5 |
Примечания:
- 1 - * В исполнении фильтроэлемента с поддерживающей сеткой перед обозначением добавляется буква «С».
- 2 - ** Параметры фильтра приведены при работе на масле кинематической вязкостью 20...30 мм2/с.
Типоразмер | Номин. давление Мпа | Номин. тонкость фильтр. МКМ | Номин. расход л/мин | Номин. перепад при номинальном расходе Мпа |
4ФГМ32-10к(м) | 32 | 10 | 320 | 0,16 |
4ФГМ32-25к(м) | 32 | 25 | 320 | 0,16 |
Типоразмер | Условный проход мм | Допустим. перепад давления на фильтроэлемент Мпа | Габаритные размеры, мм | Масса кг |
4ФГМ32-10к(м) | 40 | 0,5 | 140x150x600 | 19,5 |
4ФГМ32-25к(м) | 40 | 0,5 | 140x150x600 | 19,5 |
Примечания по эксплуатации
- Техническое обслуживание фильтра проводят только после снижения давления на фильтре до нуля.
- При пробном пуске находиться возле смонтированного фильтра запрещается.
- Фильтры 4ФГМ устанавливают в напорных магистралях гидросистем в месте, удобном для обслуживания, в вертикальном положении, чтобы направление стрелки на головке фильтра совпадало с направлением движения рабочей жидкости.
- Для замены фильтрующего элемента после срабатывания индикатора загрязненности выключить насосную установку и, после падения давления до 0, отвернуть стакан, удалить загрязненный фильтроэлемент, поместить чистый фильтроэлемент в стакан и завернуть его.
- При запуске системы с холодным маслом, вязкость которого выше 30мм2/с, индикатор загрязненности может выдать ложные сигналы с возможным открытием предохранительного клапана, при этом индикатор возвращается в исходное положение по мере разогрева масла. Если индикатор не возвращается в исходное 5 положение, необходимо кратковременно выключить систему.
Список фильтров УХЛ4 (для умеренного климата)
- Фильтр 4ФГМ32-05К(05М) УХЛ4 ТУ2.053.022 5228.030-90
- Фильтр 4ФГМ32-10К(10М) УХЛ4 ТУ2.053.022 5228.030-90
- Фильтр 4ФГМ32-25К(25М) УХЛ4 ТУ2.053.022 5228.030-90
- Фильтр 4ФГМ32-40К(40М) УХЛ4 ТУ2.053.022 5228.030-90
Список фильтров 04.1 (для тропического климата)
- Фильтр 4ФГМ32-05К(05М) 04.1 ТУ2.053.022 5228.030-90
- Фильтр 4ФГМ32-10К(10М) 04.1 ТУ2.053.022 5228.030-90
- Фильтр 4ФГМ32-25К(25М) 04.1 ТУ2.053.022 5228.030-90
- Фильтр 4ФГМ32-40К(40М) 04.1 ТУ2.053.022 5228.030-90
