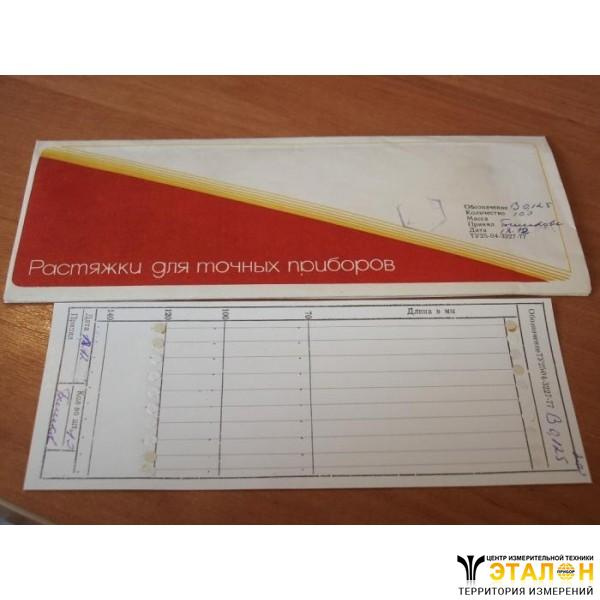

Растяжки к измерительным приборам Г (Taut suspensions, Rubans de suspension, Spannbander)

Растяжка Г предназначена для крепления подвижной части измерительных приборов.

Применяются как растяжки (подвесы) к амперметрам, вольтметрам, ваттметрам, варметрам, частотомерам, фазометрам, веберметрам, тесламетрам, тестерам, комбинированным приборам, щитовым головкам и другим точным измерительным приборам.

Технические характеристики изделийрастяжки (подвесы) к измерительным приборам Г:

Материал растяжки Г - платиново-серебряный сплав.

Существуют следующие типоразмеры растяжек:

Г 0,020	Г 0,056	Г 0,16	Г 0,35	Г 0,70
Г 0,022	Г 0,060	Г 0,18	Г 0,36	Г 0,75
Г 0,025	Г 0,070	Г 0,20	Г 0,40	Г 0,80
Г 0,028	Г 0,080	Г 0,22	Г 0,45	Г 0,85
Г 0,030	Г 0,090	Г 0,24	Г 0,50	Г 0,90
Г 0,032	Г 0,10	Г 0,25	Г 0,55	Г 0,95
Г 0,036	Г 0,11	Г 0,26	Г 0,56	Г 1,00
Г 0,040	Г 0,12	Г 0,28	Г 0,60	Г 1,10
Г 0,045	Г 0,14	Г 0,30	Г 0,63	Г 1,20
Г 0,050	Г 0,15	Г 0,32	Г 0,65	Г 1,50

Оптимальное натяжение на одну растяжку - 20 гс; 25 гс; 27 гс; 30 гс; 32 гс; 50 гс; 70 гс; 75 гс; 100 гс или другое согласно ТУ.

Момент при длине растяжки 100 мм - согласно ТУ.

Взависимости от применения изготавливаются разных типоразмеров - длиной 33 мм, 50 мм, 70 мм, 100 мм, 120 мм, 140 мм или другой согласно ТУ.

Растяжки платиново-серебряные изготавливают из проволоки в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

Овальность проволоки изделия растяжка Г не должна превышать предельного отклонения. По требованию предприятий электронной и часовой промышлености проволоку изготавливают с овальностью, не превышающей половины предельного отклонения по диаметру.

Поверхность проволоки должна быть чистой и гладкой, без трещин.

Не допускаются поверхностные плевы, риски, раковины, пузыри, вмятины глубиной, превышающей (после контрольной зачистки) предельные отклонения по диаметру.

Допускаются на поверхности проволоки изделия растяжка к измерительным приборам Гпокраснения, потемнения, цвета побежалости, а также поверхностные повреждения, не выводящие проволоку при контрольной зачистке за предельные отклонения по диаметру.

Крепление подвижной части на растяжках позволяет выполнить чувствительные приборы с малым противодействующим моментом.

Кроме того, растяжки создают противодействующий момент, возникающий при повороте рамки, и служат для подвода тока к рамке.

Высокая чувствительность изделий растяжки Г получается при малом противодействующем моменте и отсутствии трения в опорах.

Подвес Г обладает высокой коррозионной стойкостью, хорошей электропроводимостью, они немагнитны и сохраняют упругие свойства в процессе эксплуатации прибора и при изменении температуры.

Рекомендуется пайку растяжки производить легкоплавким припоем (Sn - 50%; Pb - 32%; Ca - 18%) с бескислотным флюсом (канифоль, флюсующий лак ЛТИ №2).

Температура паяльника - не выше 150°С.

Не допускается отжиг растяжки и затекание припоя на рабочую часть растяжки:

Места пайки следует тщательно промыть эфиром.

Растяжка должна быть припаяна к держателю без перекосов.

Растяжки выполняются как наружными, так и внутренними.

Изготовитель гарантирует соответствие качества изделий растяжки к измерительным приборам Г требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

Растяжки изготавливаются согласно следующих стандартов: ГОСТ 5.233-69, ТУ25-04-3227-77, ОСТ 25 1196-85.

Если Вам нужна платиновая растяжка (подвес) к вольтметру Э365, Э350, Э545, Д5082, амперметру М903, М906, Ц33, Э539, Д5080, ваттметру Д365, Д5016, варметру Д345, частотомеру Э361, С300, фазометру Д362, веберметру М1119, тесламетру Ф4356 или другому измерительному прибору, обращайтесь в отдел продаж . Всегда будем рады Вам помочь.
