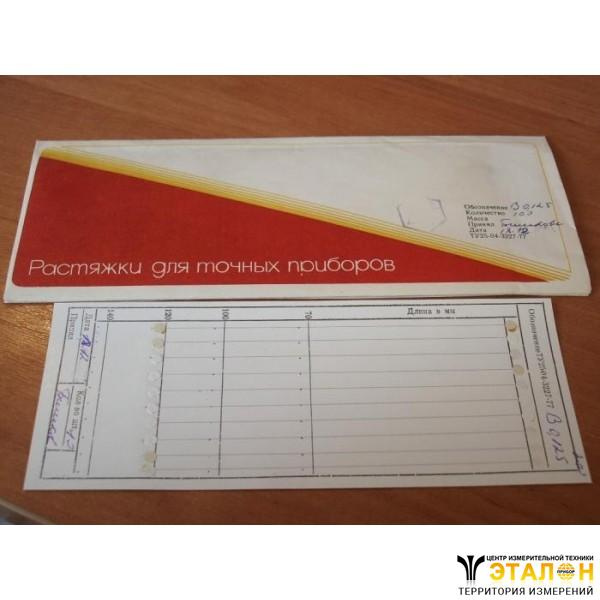

Растяжки к измерительным приборам Г (Taut suspensions, Rubans de suspension, Spannbander)
Растяжка Г предназначена для крепления подвижной части измерительных приборов.
Применяются как растяжки (подвесы) к амперметрам, вольтметрам, ваттметрам, варметрам, частотомерам, фазометрам, веберметрам, тесламетрам, тестерам, комбинированным приборам, щитовым головкам и другим точным измерительным приборам.
Технические характеристики изделийрастяжки (подвесы) к измерительным приборам Г:
Материал растяжки Г - платиново-серебряный сплав.
Существуют следующие типоразмеры растяжек:
Г 0,020 | Г 0,056 | Г 0,16 | Г 0,35 | Г 0,70 |
Г 0,022 | Г 0,060 | Г 0,18 | Г 0,36 | Г 0,75 |
Г 0,025 | Г 0,070 | Г 0,20 | Г 0,40 | Г 0,80 |
Г 0,028 | Г 0,080 | Г 0,22 | Г 0,45 | Г 0,85 |
Г 0,030 | Г 0,090 | Г 0,24 | Г 0,50 | Г 0,90 |
Г 0,032 | Г 0,10 | Г 0,25 | Г 0,55 | Г 0,95 |
Г 0,036 | Г 0,11 | Г 0,26 | Г 0,56 | Г 1,00 |
Г 0,040 | Г 0,12 | Г 0,28 | Г 0,60 | Г 1,10 |
Г 0,045 | Г 0,14 | Г 0,30 | Г 0,63 | Г 1,20 |
Г 0,050 | Г 0,15 | Г 0,32 | Г 0,65 | Г 1,50 |
Оптимальное натяжение на одну растяжку - 20 гс; 25 гс; 27 гс; 30 гс; 32 гс; 50 гс; 70 гс; 75 гс; 100 гс или другое согласно ТУ.
Момент при длине растяжки 100 мм - согласно ТУ.
Взависимости от применения изготавливаются разных типоразмеров - длиной 33 мм, 50 мм, 70 мм, 100 мм, 120 мм, 140 мм или другой согласно ТУ.
Растяжки платиново-серебряные изготавливают из проволоки в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
Овальность проволоки изделия растяжка Г не должна превышать предельного отклонения. По требованию предприятий электронной и часовой промышлености проволоку изготавливают с овальностью, не превышающей половины предельного отклонения по диаметру.
Поверхность проволоки должна быть чистой и гладкой, без трещин.
Не допускаются поверхностные плевы, риски, раковины, пузыри, вмятины глубиной, превышающей (после контрольной зачистки) предельные отклонения по диаметру.
Допускаются на поверхности проволоки изделия растяжка к измерительным приборам Гпокраснения, потемнения, цвета побежалости, а также поверхностные повреждения, не выводящие проволоку при контрольной зачистке за предельные отклонения по диаметру.
Крепление подвижной части на растяжках позволяет выполнить чувствительные приборы с малым противодействующим моментом.
Кроме того, растяжки создают противодействующий момент, возникающий при повороте рамки, и служат для подвода тока к рамке.
Высокая чувствительность изделий растяжки Г получается при малом противодействующем моменте и отсутствии трения в опорах.
Подвес Г обладает высокой коррозионной стойкостью, хорошей электропроводимостью, они немагнитны и сохраняют упругие свойства в процессе эксплуатации прибора и при изменении температуры.
Рекомендуется пайку растяжки производить легкоплавким припоем (Sn - 50%; Pb - 32%; Ca - 18%) с бескислотным флюсом (канифоль, флюсующий лак ЛТИ №2).
Температура паяльника - не выше 150°С.
Не допускается отжиг растяжки и затекание припоя на рабочую часть растяжки:
Места пайки следует тщательно промыть эфиром.
Растяжка должна быть припаяна к держателю без перекосов.
Растяжки выполняются как наружными, так и внутренними.
Изготовитель гарантирует соответствие качества изделий растяжки к измерительным приборам Г требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
Растяжки изготавливаются согласно следующих стандартов: ГОСТ 5.233-69, ТУ25-04-3227-77, ОСТ 25 1196-85.
Если Вам нужна платиновая растяжка (подвес) к вольтметру Э365, Э350, Э545, Д5082, амперметру М903, М906, Ц33, Э539, Д5080, ваттметру Д365, Д5016, варметру Д345, частотомеру Э361, С300, фазометру Д362, веберметру М1119, тесламетру Ф4356 или другому измерительному прибору, обращайтесь в отдел продаж . Всегда будем рады Вам помочь.
