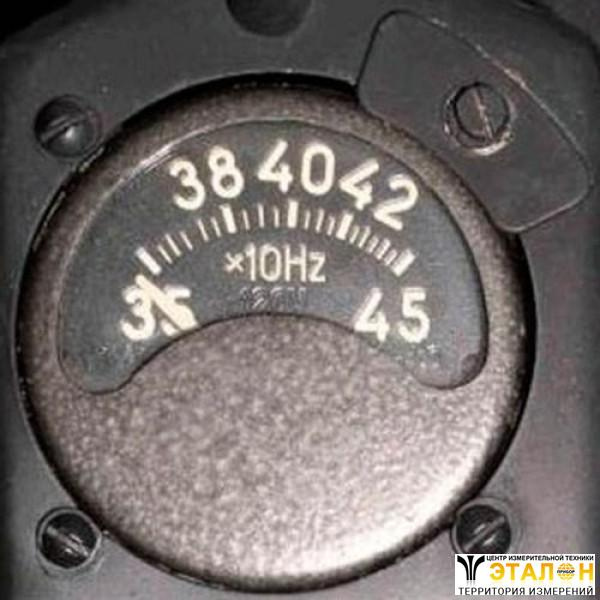

Герцметр ГФ-300/208 (ГФ300/208, ГФ 300/208)
Герцметр ГФ-300/208 предназначен для измерения частоты в самолетных сетях переменного тока с номинальным напряжением 208В.
Технические характеристики приборов герцметры ГФ-300/208:
Прибор используется при температуре окружающего воздуха от -60ºС до +50ºС и относительной влажности до 98% (при 20ºС±5°С);
Прибор эксплуатируется при вибрационных ускорениях до 1,5g и частоте вибрации от 20Гц до 80Гц;
Исполнение приборов ГФ-300/208 обычное и тропическое;
Пределы измерения и номинальное напряжение (в скобках) - 250Гц-350Гц (208В);
Основная погрешность - ≤±4Гц;
Время успокоения подвижной части - ≤3с;
Шкала прибора ГФ-300/208 - неравномерная;
Длина шкалы - 33мм;
Угол шкалы - 85°;
Изменение показаний ГФ-300/208, вызванное отклонением температуры окружающего воздуха от 20°С (в пределах рабочих температур), не превышает ±4Гц на каждые 10 град;
Под влиянием внешнего магнитного поля напряженностью 300А/м, образованного током частотой 300Гц, - не превышает ±3%; при отклонении напряжения на ±10% от номинального - не превышает ±2Гц;
Габаритные размеры ГФ-300/208 - 60х60х160мм;
Масса - 0,8 кг;
Приборы изготовляются в стальном корпусе брызгозащищенного исполнения и предназначаются для утопленного монтажа на вертикальных щитах. Прибор ГФ-300/208 состоит из измерительного механизма ферродинамической системы, основания с сопротивлениями, основания с измерительной схемой, корпуса, экрана. Корпуса и экраны приборов окрашены в черный цвет.
Технический ресурс составляет 2000 летных часов на протяжении 5 лет, из них 3 года непосредственной эксплуатации на самолете.
