Индикатор положения унифицированный ИПУ
Также это изделие может называться: IPU.
ИПУ индикатор положения унифицированный предназначен для применения в системах автоматического регулирования различных технологических процессов и выполняет функции определения положения рабочего органа исполнительного механизма (в процентах его полного хода), снабженного потенциометрическим либо индуктивным датчиком перемещения.
Технические характеристики ИПУ:
Габаритные размеры - 60×60×185 мм.
Напряжение питания переменного тока - от 187 В до 253 В.
Частота напряжения питания - 50 Гц.
Потребляемая мощность индикатора ИПУ - не более 8 В·А.
Монтаж - щитовой, утопленный.
Рабочее положение - горизонтальное или вертикальное (шкала сверху).
Напряжение переменного тока для питания датчиков перемещения - от 11 В до 15 В.
Сопротивление внешней нагрузки - не менее 70 Ом.
Напряжение, вызывающее отклонение стрелки указателя положения от 0 до 100% - не более 2 В.
Вероятность безотказной работы за 2000 ч наработки ИПУ - 0,96.
Среднее время восстановления работоспособного состояния - не более 30 мин.
Средний срок службы - не менее 8 лет.
Масса - не более 0,5 кг.

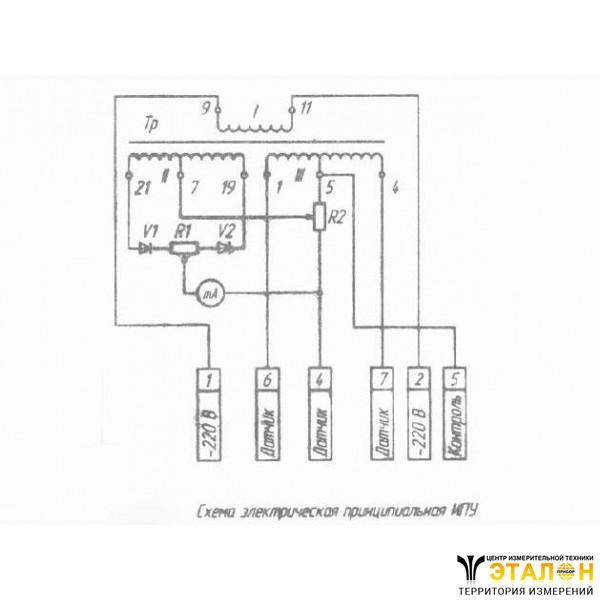

Технические характеристики элементов, входящих в индикатор положения ИПУ:
Индекс по: | Величина | Марка, тип | Примечание |
R1; R2 | 470 Ом | СП-0,4-470 Ом ±20% -12 | Сопротивление - 100 Ом |
V1; V2 | Диод Д220 | ||
мкА | Миллиамперметр М1001.6; шкала - от 0 до 100% | ||
Тр | Трансформатор ТСМ1 |
Индикаторы положения ИПУ конструктивно выполнены в едином корпусе. На лицевую панель индикатора вынесена шкала миллиамперметра (указателя положения). Выходной клеммник выполнен на штепсельном разъеме. Крепление индикатора на плоскости щита осуществляется дополнительными гайками и шайбами, установленными на прибор.
Условия эксплуатации ИПУ:
Температура окружающего воздуха - от +5° С до +50° С.
Относительная влажность при 35° С и более низких температурах воздуха без конденсации влаги - 80%.
Атмосферное давление - от 86 кПа до 106 кПа.
Вибрация мест крепления:
- амплитуда - не более 0,1 мм;
- частота - не более 25 Гц.
Агрессивные и взрывоопасные компоненты в окружающем воздухе должны отсутствовать.
