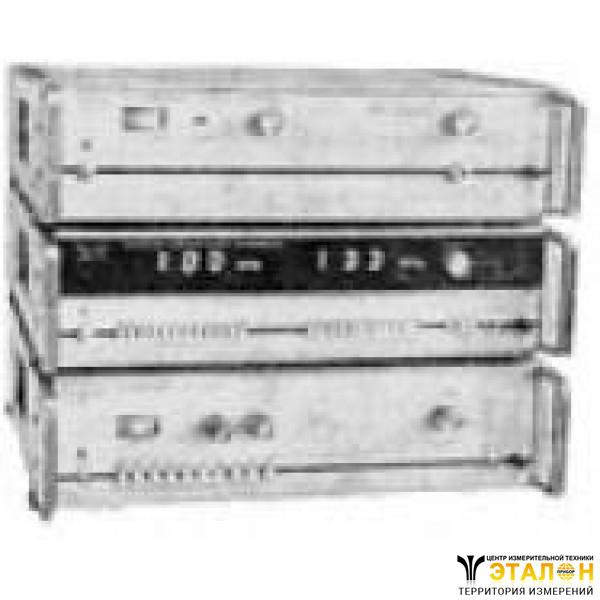

Установка измерительная образцовая К2-38
Также этот прибор может называться: К2 38, К238, К-238, К 238, k2-38, k2 38, k2-38.
К2-38 установка измерительная образцовая предназначена для поверки измерителей модуляции по следующим параметрам:
- погрешности измерения девиации частоты;
- коэффициенте гармоник огибающей при синусоидальной частотной модуляции;
- уровне частотного фона и шума, вносимому трактом поверяемого прибора;
- коэффициенте перехода частотной модуляции в амплитудную (ЧМ/АМ) в тракте поверяемого прибора.
Установки измерительные К2-38 применяются в серийном выпуске и периодической поверке измерителей модуляции и измерительных генераторов методом сличения при помощи компаратора, а также используются как многочастотный генератор прецизионного ЧМ сигнала с калиброванными значениями девиации частоты, малым уровнем нелинейных искажений и частоты шумов.
Установка К2-38 состоит из генератора ЧМ сигналов,генератора модулирующих напряжений и генератора дискретных частот.
Технические характеристики К2-38:
Диапазон фиксированных частот:
- несущих - от 0,128 МГц до 1000 МГц;
- модулирующих - от 0,2 кГц до 200 кГц.
Пределы устанавливаемых значений девиации частоты - от 1 Гц до 1 МГц.
Значения фиксированных несущих частот ЧМ сигналов - 10±0,005 МГц; 50±0,025 МГц; 10±0,1 МГц; 50±0,05 МГц.
Диапазоны модулирующих частот в режиме внешней модуляции - от 0,02 кГц до 20 кГц; от 0,02 кГц до 200 кГц.
Пределы устанавливаемых калиброванных значений девиации частоты - от 0,001 кГц до 1 кГц; от 0,005 кГц до 5 кГц; от 0,5 кГц до 100 кГц; от 0,5 кГц до 1000 кГц.
Номинальные значения фиксированных частот генератора модулирующих напряжений, который входит в комплект установок измерительных К2-38 - 0,03 кГц; 0,09 кГц; 0,4 кГц; 1 кГц; 6 кГц; 15 кГц; 20 кГц; 60 кГц; 100 кГц; 200 кГц.
Пределы плавной перестройки модулирующих частот выше 1 кГц - от ±0,4% до ±5%.
Погрешность установленных значений фиксируемых модулирующих частот 0,03 кГц; 0,09 кГц; 0,4 кГц - не более ±5%.
Калиброванные значения девиации устанавливаются дискретно десятичным делителем с коэффициентами кратными: 1; 0,9; 0,8; 0,7; 0,6; 0,5; 0,4; 0,3; 0,2; 0,1 и тремя декадными делителями с коэффициентами 0,1.
Коэффициенты гармоник сигнала генератора модулирующих напряжений, входящего в комплект К2-38:
- на модулирующих частотах установки К2-38 0,4 кГц; 1 кГц; 6 кГц; 15 кГц; 20 кГц; 30 кГц; 60 кГц; 100 кГц - не более 0,1%;
- на частотах 0,03 кГц; 0,09 кГц; 200 кГц - не более 0,2%.
Коэффициент гармоник огибающей при синусоидальной частоте модуляции не превышает величин, указанных в таблице:
| Значения несущих частот, МГц | Модулирующие частоты, кГц | Значение девиации частоты, кГц | Коэффициент гармоник, % |
| 10±0,005 МГц | от 0,02 кГц до 6 кГц | 1 кГц | 1,2% |
| от 6 кГц до 10 кГц | 2,0% | ||
| 10±0,1 МГц | от 0,02 кГц до 30 кГц | 100 кГц | 0,8% |
| от 30 кГц до 60 кГц | 1,2% | ||
| от 60 кГц до 100 кГц | 2% | ||
| 50±0,025 МГц | от 0,02 кГц до 6 кГц | 5 кГц | 1,2% |
| от 6 кГц до 10 кГц | 2% | ||
| 50±0,05 МГц | от 0,09 кГц до 20 кГц | 300 кГц | 0,2% |
| от 0,02 кГц до 60 кГц | 0,4% | ||
| от 60 кГц до 100 кГц | 0,6% | ||
| от 0,02 кГц до 30 кГц | 500 кГц | 0,4% | |
| от 30 кГц до 60 кГц | 0,6% | ||
| от 60 кГц до 100 кГц | 1% | ||
| от 0,02 кГц до 30 кГц | 1000 кГц | 0,6% | |
| от 30 кГц до 60 кГц | 0,8% | ||
| от 60 кГц до 100 кГц | 1,2% |
Коэффициент АМ, сопутствующей ЧМ сигналу с несущей частотой 50±0,05 МГц:
- при значении девиации частоты до 150 кГц - не более 1%;
- при значении девиации частоты до 300 кГц - не более 2%.
Погрешность установленного парциального (по первой гармонике) значения девиации частоты ЧМ сигнала с несущей частотой 50 МГц и пределами устанавливаемых значений девиации частоты от 0,5 кГц до 1000 кГц:
- в диапазоне от 0,02 кГц до 30 кГц - 0,8%;
- в диапазоне от 30 кГц до 60 кГц - 1%;
- в диапазоне от 60 кГц до 100 кГц - 1,4%;
- в диапазоне от 100 кГц до 200 кГц - 2%.
Уровень выходного напряжения частот генератора ЧМ сигналов установки К2-38 на нагрузке 50 Ом - 150±50 мВ.
Среднеквадратическое значение уровня частотного фона и шума генератора дискретных частот в нормальных условиях установок К2-38 не превышает значений:
- в полосе частот от 0,3 кГц до 3,4 кГц - 1·10-9fн + 0,1 Гц;
- в полосе частот от 0,03 кГц до 20 кГц - 5·10-9fн + 0,2 Гц;
- в полосе частот от 0,03 кГц до 200 кГц - 5·10-8fн + 10 Гц,
где fн – значение фиксированной несущей частоты.
Пределы плавной установки уровня выходного напряжения - не менее 30 дБ.
Максимальный уровень выходного напряжения несущих частот генератора дискретных частот К2-38 на нагрузке 50 Ом:
- для несущей частоты 0,128 МГц, 1 МГц, 10 МГц, 50 МГц, 83,3 МГц - 100 мВ;
- для несущей частоты 250 МГц - 200 мВ;
- для несущей частоты 500 МГц; 1000 МГц - 300 мВ.
Мощность, потребляемая установкой - 45 В·А.
Габаритные размеры - не более 480×313×475 мм.
Масса К2-38 - не более 32 кг.
Условия эксплуатации К2-38:
Температура окружающего воздуха - от +5° С до +40° С ( от 278 К до 313 К).
Относительная влажность воздуха при температуре до +30° С (303 К) - до 90%.
Напряжение питающей сети - 220±22 В.
Частота питающей сети - 50±0,5 Гц.
Содержание гармоник - до 5%.
