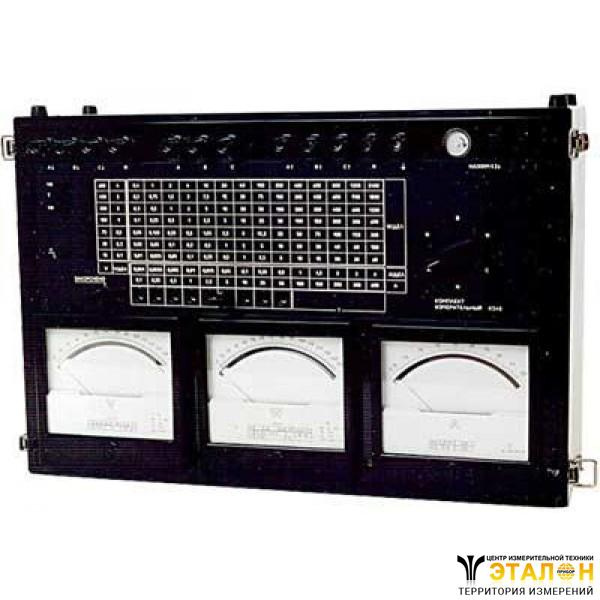

Комплект измерительный К540 (К 540, К-540, k540, k 540, k-540)

Комплект измерительный К540 переносный предназначен для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроводных и четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз.
Номинальный ток: 0,1А, 0,25А, 0,5А, 1,0А, 2,5А, 5А, 10А, 25А, 50А, 100А, 150А, 200А, 300А, 600А

Номинальное напряжение:

15В, 30В, 75В, 150В, 300В, 450В, 600В

Комплекты измерительные К540 переносные предназначены для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроводных и четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз.

Комплект измерительный К540 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80% при температуре 25 °С.

Комплект измерительный К540-04.1 предназначен для эксплуатации в условиях сухого и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С относительной влажности до 90 % при температуре 25 °С.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Конечные значения диапазонов измерений, области частот (частота) встроенных в Комплекты измерительные К540 амперметра и вольтметра соответствуют указанным в табл. 1. Номинальные напряжения встроенного в Комплект измерительный К540 ваттметра: 15В, 30В, 75В, 150В, 300В, 450В и 600В. Номинальные токи и конечные значения диапазонов измерений ваттметра комплекта К540 соответствуют данным, указанным в табл.2., области частот (частота) - указанным в табл.3.

Классы точности амперметра, вольтметра и ваттметра комплекта К540 соответствуют указанным, в табл.4. Класс точности отдельного трансформатора тока УТТ-5М, входящего в комплект поставки комплекта К540, - 0,2 по ГОСТ 23624-79. Номинальный коэффициент мощности ваттметра – 1. Активные сопротивления и индуктивности последовательных цепей комплекта К540, измеренные между входным и выходным зажимами той фазы комплекта, в которую включены амперметр и последовательная цепь ваттметра, не превышают значений, указанных в табл. 5.

Ток параллельных цепей комплекта К540 между зажимом нулевого провода и зажимом любой базы (при условии, что фазоуказатель не включен) равен (10,5,±0,2) мА (сумма токов вольтметра и ваттметра). Пределы допускаемой основной погрешности амперметра, вольтметра, ваттметра комплекта К540 на диапазонах измерений от 0,1 до 50 А, от 75 до 600 V, от 0,0075 до 30 kW (при номинальных напряжениях от 75 до 600V и номинальных токах от 0,1 до 50 А) равны ±0,5 % от конечного значения диапазона измерений. Пределы допускаемой основной погрешности вольтметра комплекта К540 на диапазонах измерений с конечными значениями 30 и 15 V равны соответственно ± 1,0 и ±2,5 % от конечных значений диапазонов измерений.

Пределы допускаемой основной погрешности ваттметра комплекта К540 на номинальных токах от. 0,1 до 50 А и на номинальных напряжениях 30 и 15 V равны соответственно ± 1,0 и ±2,5 % от конечных значения диапазонов измерений. При применении трансформатора тока УТТ-5М, входящего в комплект поставки, предел допускаемой основной погрешности комплекта К540 на диапазонах свыше 50 А равен сумме пределов допускаемой основной погрешности амперметра или ваттметра комплекта К540 на соответствующем диапазоне измерений и допускаемой токовой погрешности трансформатора тока УТТ-5М.

Нормальные значения влияющих величин соответствуют ГОСТ 8711-78 для амперметра и вольтметра и ГОСТ 8476-73 для ваттметра. Приборы в тропическом исполнения могут иметь нормальною температуру, отличающуюся от 20 °С, если она указана в договоре, В этом случае нормальная температура указывается на шкале прибора. Пределы допускаемой дополнительной погрешности приборов комплекта К540, вызванной отклонением частоты от верхнего предела нормальной области до любого значения частоты в рабочей области частот, равны ±0,5% от конечного значения диапазона измерений.

Предел допускаемой дополнительной погрешности приборов комплекта К540, вызванной изменением температуры, окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона от 10 до 35 °С, равен пределу допускаемой основной погрешности на каждые 10 °С изменения температуры.

Предел допускаемой дополнительной погрешности приборов комплекта К540, вызванной отклонением положения комплекта К540 от нормального в любом направлении на угол 5°, равен пределу допускаемой основной погрешности. Предел допускаемой дополнительной погрешности приборов комплекта К540, вызванной установкой комплекта К540 на ферромагнитном основании толщиной (2 ± 0,5) мм равен половине предела допускаемой основной погрешности.

Пределы допускаемой дополнительной погрешности приборов комплекта К540 от влияния внешнего однородного магнитного поля индукцией 0,5 мГ, синусоидально изменяющегося, во времени с частотой, одинаковой с частотой тока протекающего по измерительным, цепям испытуемого комплекта К540, при самых неблагоприятных направлении, и фазе магнитного поля 1,5 %от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности ваттметра комплекта К540, вызванной влиянием изменения коэффициента мощности, равен пределу допускаемой основной погрешности в нормальной области частот и удвоенному пределу допускаемой основной погрешности в рабочей области частот.

Время установления показаний приборов комплекта К540 не превышает 4 с. Габаритные размеры комплекта К540 не более 505х330х190 мм. Масса комплекта К540 не превышает 15 кг (вместе с трансформатором тока УТТ-5М).

Таблица 1.

Прибор	Конечное значение диапазонов измерений силы тока и напряжения	Область частот (частота) , Гц		Примечание
		нормальная (нормальное значение)	рабочая
Амперметр	0,1А	45-65	Свыше 65 до 500
	0,25А
	0,5А
	1,0А
	2,5А
	5А
	10А
	25А		-
	50А
	100А	50	-	При использовании трансформатора тока УТТ-5М
	150А
	200А
	300А
	600А
Вольтметр	15В	45-65
	30В
	75В		Свыше 65 до 400
	150В		Свыше 65 до 500
	300В
	450В
	600В

Таблица 2.

Номина- льный ток, А	Конечное значение диапазонов измерений мощности, кВт, при номинальных напряжениях							Примечание
Номина- льный ток, А	15В	30В	75В	150В	300В	450В	600В	Примечание
0,1А	0,0015	0,003	0,0075	0,015	0,03	0,045
0,25А	0,00375	0,0075	0,0188	0,0375	0,075	0,1125
0,5А	0,0075	0,015	0,0375	0,075	0,15	0,225
1,0А	0,015	0,03	0,075	0,15	0,3	0,45
2,5А	0,0375	0,075	0,1875	0,375	0,75	1,125
5А	0,075	0,15	0,3750	0,75	1,5	2,25
10А	0,15	0,3	0,75	1,5	3	4,5
25А	0,375	0,75	1,875	3,75	7,5	11,25
50А	0,75	1,5	3,75	7,5	15	22,5
100А	1,5	3	7,5	15	30	45		При использо- вании трансфор-матора тока УТТ-5М
150А	2,25	4,5	11,25	22,5	45	67,5
200А	3	6	15	30	60	90
300А	4,5	9	22,5	45	90	135
600А	9	18	45	90	180	270

Таблица 3.

Номинальные токи, А	Номинальные напряжения, В	Область частот (частота), Гц		Примечание
		Нормальная	Рабочая
От 0,1 до 10	15 и 30	45-65	-
	75		Свыше 65 до 400
	От 150 до 600		Свыше 65 до 500
25 и 50	От 15 до 600		-
От 100 до 600	От 15 до 600	50		При использовании трансформатора тока УТТ-5М

Таблица 4.

Прибор	Конечное значение диапазона измерений, В	Номинальное значение напряжения, В	Класс точности
Прибор	Конечное значение диапазона измерений, В	Номинальное значение напряжения, В	Обозначение класса точности	Стандарт
Амперметр	-	-	0,5	ГОСТ 8711-78
Вольтметр	15	-	2,5
	30	-	1
	75, 150, 300, 450, 600	-	0,5
Ваттметр	-	15	2,5	ГОСТ 8476-78
	-	30	1
	-	75, 150, 300, 450, 600	0,5

Таблица 5.

Номинальное значение тока, А	Активное сопротивление, Ω	Индуктивность, мГ
0,1А	230	80
0,25А	40	13
0,5А	10	2,4
1,0А	3	0,7
2,5А	0,6	0,14
5А	0,12	0,04
10А	0,05	0,02
25А	0,023	0,005
50А	0,017	0,003
