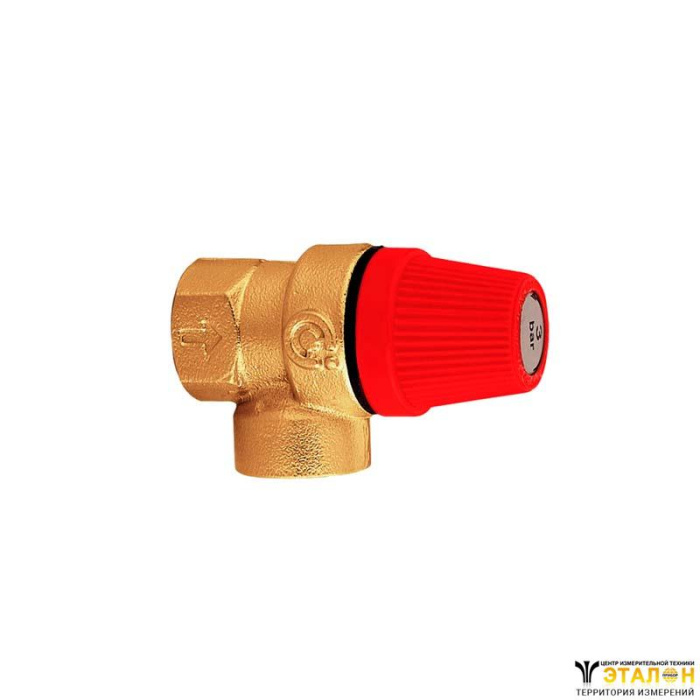

Клапан предохранительный смазочный (10 мм)
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Клапан предохранительный смазочный (10 мм) предназначен для ограничения давления смазочного материала в смазочных системах станков и других стационарных машин, а также для пропускания смазочного материала в одном направлении.
Клапаны допускается использовать в качестве обратных.
| Обозначение | Диапазон настройки давления, МПА |
| 10-1-1 10-1-2 10-1-3 | 0,01-0,063 |
| 10-2-1 10-2-2 10-2-3 | 0,063-0,63 |
| 10-3-1 10-3-2 10-3-3 | 0,63-1,6 |
| Максимальное давление - 6,3 МПа | |
| Условный проход - 10 мм | |
| Номинальный расход - 6,3 дм /мин | |
| Масса - 0,123 кг | |
Условия эксплуатации
Клапаны рассчитаны для работы на минеральных маслах кинематической вязкостью от 18 до 500 мм /с при номинальной тонкости фильтрации масла в смазочной системе не грубее 25 µм при температуре масла от 5 до 60 C и температуре окружающий среды от 1 до 40 C в закрытых производственных помещениях. Класс чистоты смазочного материала не ниже 14.
Климатическое исполнение и категория размещения клапанов, предназначенных для стран с умеренным климатом. – УХЛ4, для стран с тропическим климатом – О4.1.
Устройство и работа
Клапан предохранительный смазочный состоит из корпуса, шарика, пружины, специальной гайки. Клапан отрегулирован на одно из предельных значений диапазона настройки (верхнее или нижнее). Для настройки клапана на поддержание в системе нужного давления следует подсоединить его к сливному трубопроводу системы, при этом направление стрелки на корпусе клапана должно совпадать с направлением потока.
По манометру, установленному перед клапаном, определяется, в каком положении должна находиться специальная гайка для поддержания нужного давления в системе. При завинчивании гайки пружина прижимает шарик к седлу, и давление, необходимое для срабатывания клапана, повышается, при вывинчивании гайки – уменьшается.
При использовании клапанов для пропускания смазочного материала только в одном направлении, с целью уменьшения потерь давления, рекомендуется применять клапаны первого исполнения по диапазону настройки.

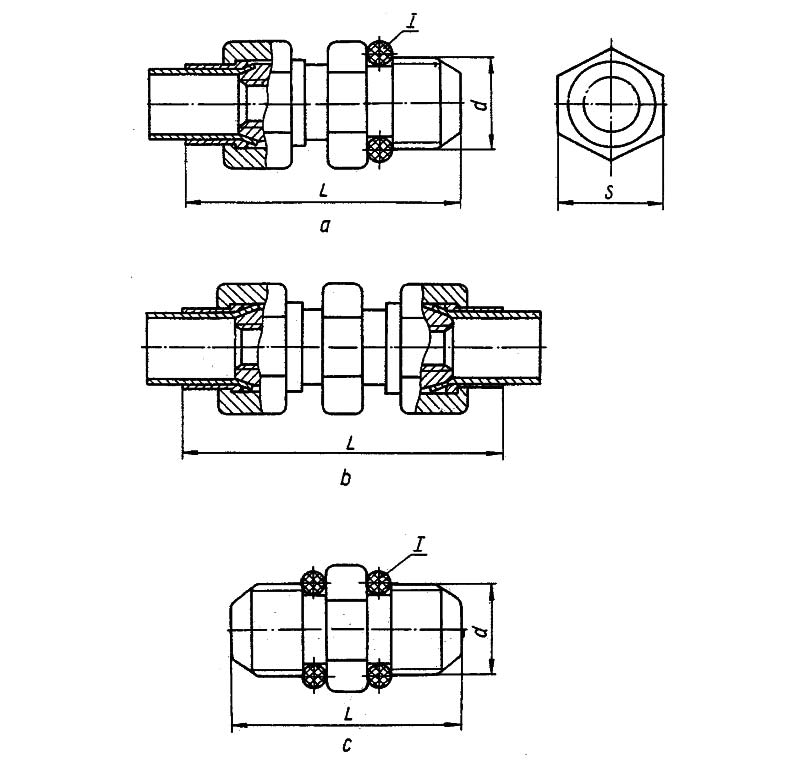

Габаритная схема клапанов
| Параметр | Dy |
| 10 | |
| d | М18 1,5 |
| D | 26,4 |
| S | 22 |
| L | 34 |
| l | 16 |
| h | 8 |
| dн | 12 |
| Кольцо уплотнительное по ГОСТ 9833-73 | 018-021-19 |
| Номинальный расход, дм3/мин | 6,3 |
| Внутренние утечки, см3/мин, не более | 0,10 |
