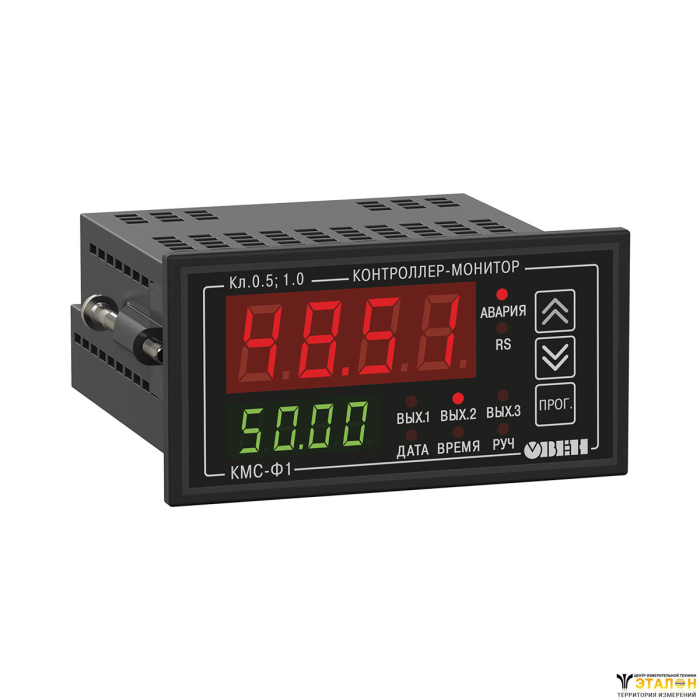

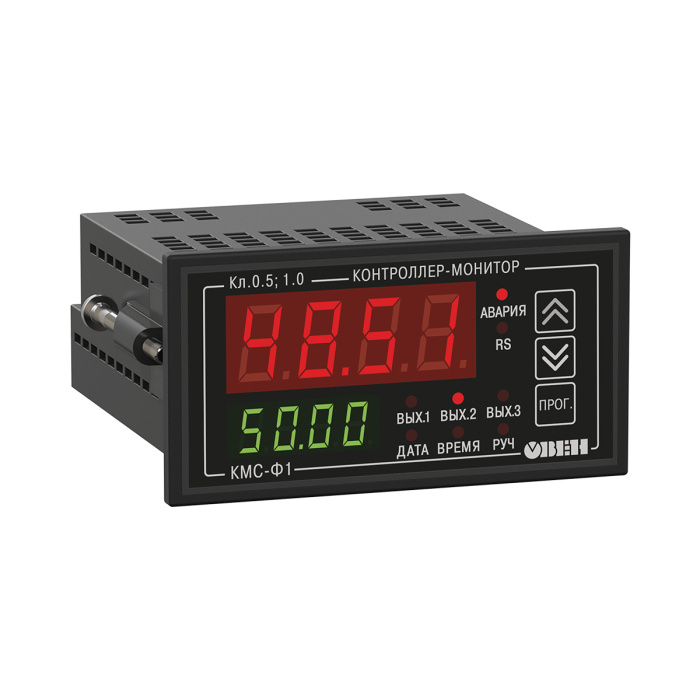

КМС-Ф1 позволяет измерять и отображать все важные показатели однофазной электрической сети: действующих значений напряжения и тока, частоты первой гармоники.
Контроллер-монитор сети может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.
Новый прибор позволяет не только вести наблюдения за параметрами электросети, но и оказывать управляющее воздействие. КМС-Ф1 может использоваться для защитного отключения электрооборудования при возникновении аварийных ситуаций, например, если значение измеренного или вычисленного параметра оказалось вне диапазона допустимых значений; при этом загорается соответствующий индикатор на лицевой панели, что позволяет легко идентифицировать аварию.
Контроллер-монитор сети КМС-Ф1 PDF (0.9 Мб)
Наименование | Значение |
Напряжение питания
| от 90 до 264 В переменного тока (номинальное значение 220) частотой от 47 до 63 Гц (номинальные значения 50 и 60 Гц) |
Потребляемая мощность, ВА, не более | 10 |
Время измерения параметров, с, не более | 1 |
Количество каналов измерения | 2 |
Сопротивление канала измерения напряжения, | 500 кОм |
Сопротивление канала измерения тока, не более | 0,02 Ом |
Интерфейс связи с мастером сети | RS-485 |
Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более | 32 |
Максимальная скорость обмена по RS-485, бит/с | 115200 |
Протоколы связи, используемые для передачи информации | ModBus-RTU; ModBus-ASCII; OWEN |
Дополнительное оборудование | Часы реального времени (погрешность хода – не более 5 с/сутки), Встроенный источник выдачи звукового сигнала |
Время установления рабочего режима прибора, мин, не более | 5 |
Габаритные размеры прибора, мм | 96,0×48,0×100,0 |
Масса прибора, кг, не более | 0,25 |
Степень защиты корпуса | IP54 со стороны передней панели, IP00 со стороны клеммной колодки |
Средний срок службы, лет | 10 |
Средняя наработка на отказ, часов | 50000 |
Наименование ВУ (обозначение типа) | Значение | |
Максимальный ток нагрузки | 5 А | |
Максимальное напряжение нагрузки | 250 В 50 Гц и cos j >0,4 | |
Максимальное напряжение нагрузки постоянного тока, не менее | 30 В | |
Максимальный ток нагрузки, не менее | 400 мА | |
Максимальное напряжение, не менее | 60 В постоянного тока | |
Оптопара симисторная (С) | В режиме управления внешним симистором: | |
ток, при длительности импульса не более 2 мс и частоте (50 ±1) Гц, не менее 400 мА | ||
действующее напряжение, не менее 250 В, 50 Гц | ||
В режиме коммутации нагрузки: | ||
ток нагрузки, не менее 40 мА | ||
действующее напряжение, не менее 250 В, 50 Гц | ||
Выход для управления внешним твердотельным реле (Т) | Выходное напряжение холостого хода (6 ±0,5) В постоянного тока | |
Выходное напряжение на нагрузке 250 Ом, не менее (3,3…4,9) В постоянного тока | ||
Ток короткого замыкания | ||
Выходной сигнал постоянного тока | от 4 до 20 мА | |
Сопротивление нагрузки | от 0 до 1300 Ом | |
Номинальное сопротивление нагрузки | 700 Ом | |
Напряжение питания ЦАП | от 10 до 36 В | |
Номинальное напряжение питания ЦАП | (24,0 +3,0)В | |
Выходной сигнал постоянного напряжения | от 0 до 10 В | |
Сопротивление нагрузки, не менее | 5 кОм | |
Напряжение питания ЦАП | от 15 до 36 В | |
Номинальное напряжение питания ЦАП | (24,0 ±3,0) В |
Параметр | Диапазон | Основная погрешность измерений, % | |
Прямое подключение | Подключение с использованием трансформаторов | ||
Переменное напряжение, В | от 40 до 400 | от 40× до 4×106 | ±0,5 |
Переменный ток, А | от 0,02 до 5 | от 2×10-2 до 5×105 | ±0,5 |
Активная мощность, Вт | от 20 до 2000 | от 20 до 2×107 | ±1,0 |
Реактивная мощность, вар | от 20 до 2000 | от 20 до 2×107 | ±1,0 |
Полная мощность, ВА | от 20 до 2000 | от 20 до 2×107 | ±1,0 |
Частота, Гц | от 45,00 до 65,00 | от 45,00 до 65,00 | ±0,5 |
Коэффициент мощности (cos φ) | от 0 до 1,000 | от 0 до 1,000 | ±2,0 * |
Активная энергия, кВт/ч | от 0 до 4 ×106 | от 0 до 4 ×1012 | ±0,5 |
Реактивная энергия, кВАр/ч | от 0 до 4 ×106 | от 0 до 4 ×1012 | ±0,5 |
Полная энергия, кВА/ч | от 0 до 4 ×106 | – | ±0,5 |
* – значение основной погрешности измерения для мощностей более 30 Вт (Вар, ВА). Для мощностей менее 30 Вт(Вар, ВА) значение основной погрешности измерения не более 5%. |

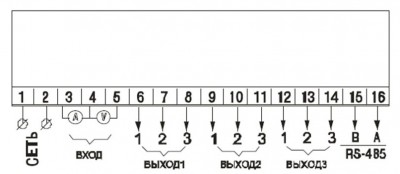

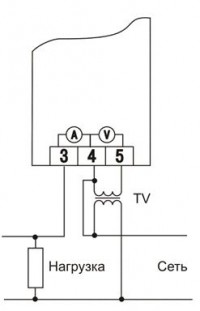

Схема расположения контактов на приборе
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
