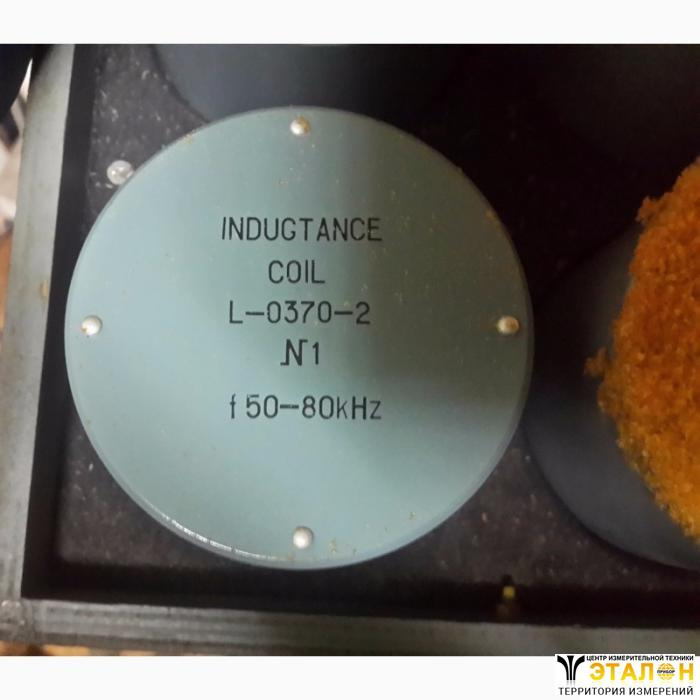

Мера индуктивности L-0370-2/1
Мера индуктивности L-0370-2/1 - измерительная катушка, обладающая постоянной установленной индуктивностью.
Рабочая частота: 1кГц-30МГц.
Номинальное значение индуктивности: 0,1мкГн - 200мГн.
Пороговое напряжение 1-го канала: 2,313В.
Пороговое напряжение всех каналов: 2,313В.
Значение максимального тока: 5000мА.
Сопротивление постоянному току: не более 0,01Ом.
L-0370-2/1 экранированы, намотка выполнена астатично, что почти исключает влияние внешних электромагнитных полей. Катушки индуктивности выполняют в виде обмоток из медной проволоки на изоляционных каркасах. Чтобы получить малое значение остаточных параметров, каркасы катушек выполняют из материалов, у которых магнитная проницаемость равна единице, таких, как фарфор, мрамор, керамика, кварцевое стекло, пластмассы. Для уменьшения поверхностного эффекта в катушках, работающих на повышенных частотах, применяется многожильный провод. Обмотки катушек L-0370-2/1 для повышения сопротивления изоляции пропитывают специальными маслами и заливают фиксирующей массой. Зажимы катушек индуктивности для уменьшения частотной зависимости от вихревых токов выполняют специальной конструкции.
Меры индуктивности L-0370-2/1 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10°С до 35°С и относительной влажности до 80% ( при 20°С).
