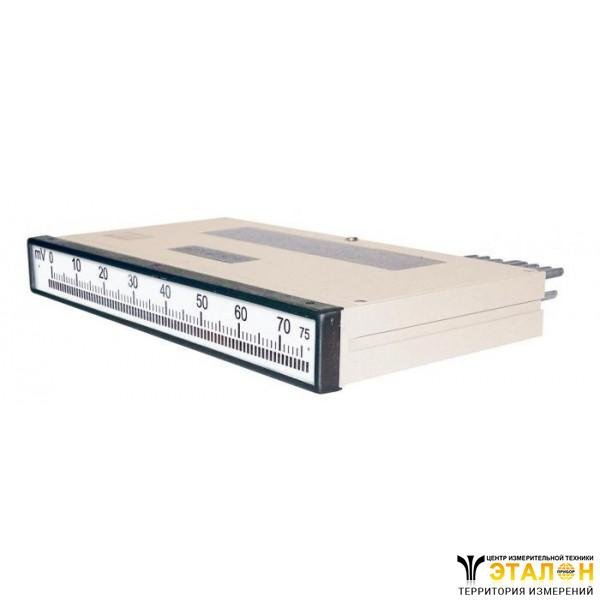

Амперметр М1830А, вольтметр М1830А, микроамперметр М1830А, миллиамперметр М1830А, милливольтметр М1830А (М 1830 А, М-1830-А, m1830a, М1830 А, М1830-А, М 1830А, М-1830А, m 1830 a, m-1830-a, m1830-a, m1830 a, m 1830a, m-1830a)
Амперметр М1830А, вольтметр М1830А, микроамперметр М1830А, миллиамперметр М1830А, милливольтметр М1830А предназначены для измерения постоянного тока и напряжения, а также других электрических, магнитных и неэлектрических величин, если для этих приборов нормированы значения их показаний в единицах тока или напряжения.
Габариты - 240х30х295мм.
Класс точности - 0,5.
Узкопрофильные, указывающие.
Технические характеристики приборов амперметры М1830А, вольтметры М1830А, микроамперметры М1830А, миллиамперметры М1830А, милливольтметры М1830А:
Служат для измерения постоянного тока и напряжения, а также других электрических, магнитных и неэлектрических величин, если для этих приборов нормированы значения их показаний в единицах тока или напряжения.
Приборы могут быть использованы для работы в комплекте с преобразователями (датчиками) ГСП.
Приборы амперметр М1830А, вольтметр М1830А, микроамперметр М1830А, миллиамперметр М1830А, милливольтметр М1830А предназначены для утопленного монтажа на пультах и щитах стационарных установок.
Приборы выпускаются пяти модификаций:
- указывающий - А;
- сигнализирующий - С;
- контактный трехпозиционный - К;
- контактный двухпозиционный с правым контактом - КП;
- контактный двухпозиционный с левым контактом - КЛ.
Приборы амперметр М1830А, вольтметр М1830А, микроамперметр М1830А, миллиамперметр М1830А, милливольтметр М1830А используются для работы при температуре окружающего воздуха от -30ºС до +50°С и относительной влажности до 90% (при 30°С).
Исполнение обычное и тропическое.
Приборы, выпускаемые в тропическом исполнении, предназначены для работы при температура окружающего воздуха от -10ºС до +35°С и относительной влажности 95%.
При непосредственном включении прибора амперметр М1830А, вольтметр М1830А, микроамперметр М1830А, миллиамперметр М1830А, милливольтметр М1830А в цепь и времени успокоения 3 сек пределы измерения следующие: 50мкА-0мкА-50мкА, 0мкА-100мкА; 100мкА-0мкА-100мкА; 0мкА-150мкА; 150мкА-0мкА-150мкА; 0мкА-300мкА, 300мкА-0мкА-300мкА и 0мкА-500мкА;
- при времени успокоения 1,5 сек пределы измерения - 500мкА-0мкА-500мкА; 0мА-1мА; 1мА-0мА-1мА; 0мА-5мА; 5мА-0мА-5мА; 0мА-10мА; 10мА-0мА-10мА; 0мА-20мА; 20мА-0мА-20мА; 0мА-30мА; 30мА-0мА-30мА; 0мА-50мА; 50мА-0мА-50мА; 0мА-100мА; 100мА-0мА-100мА; 0мА-150мА; 150мА-0мА-150мА; 0мА-300мА; 300мА-0мА-300мА; 0мА-500мА; 500мА-0мА-500мА; 0А-1А; 1А-0А-1А; 0А-2А; 2А-0А-2А; 0А-5А и 5А-0А-5А.
При включении прибора амперметр М1830А, вольтметр М1830А, микроамперметр М1830А, миллиамперметр М1830А, милливольтметр М1830А с наружным шунтом на 75мВ и 45мВ и времени успокоения 1,5 сек пределы измерения следующие: 0А-10А; 10А-0А-10А; 0А-20А; 20А-0А-20А; 0А-30А; 30А-0А-30А; 0А-50А; 50А-0А-50А; 0А-100А; 100А-0А-100А; 0А-150А; 150А-0А-150А; 0А-200А; 200А-0А-200А; 0А-300А; 300А-0А-300А; 0А-500А; 500А-0А-500А; 0А-750А; 750А-0А-750А; 0кА-1кА; 1кА-0кА-1кА; 0кА-2кА, 2кА-0кА-2кА, 0кА-3кА; 3кА-0кА-3кА; 0кА-4кА; 4кА-0кА-4кА; 0кА-5кА; 5кА-0кА-5кА; 0кА-6кА и 6кА-0кА-6кА.
При номинальном токе 0,2мА и времени успокоения 4 сек пределы измерения приборов амперметр М1830А, вольтметр М1830А, микроамперметр М1830А, миллиамперметр М1830А, милливольтметр М1830А - 0мВ-10мВ; 10мВ-0мВ-10мВ; 0мВ-20мВ; 20мВ-0мВ-20мВ; 0мВ-45мВ; 45мВ-0мВ-45мВ; 0мВ-50мВ; 50мВ-0мВ-50мВ; 0мВ-100мВ; 100мВ-0мВ-100мВ; 0мВ-200мВ; 200мВ-0мВ-200мВ; 0мВ-500мВ; 500мВ-0мВ-500мВ; 0В-1В; 1В-0В-1В; 0В-1,5В; 1,5В-0В-1,5В; 0В-3В; 3В-0В-3В; 0В-7,5В; 7,5В-0В-7,5В.
При номинальном токе 1,0мА и времени успокоения 1,5 сек пределы измерения приборов амперметр М1830А, вольтметр М1830А, микроамперметр М1830А, миллиамперметр М1830А, милливольтметр М1830А - 0мВ-75мВ; 75мВ-0мВ-75мВ; 0В-10В; 10В-0В-10В; 0В-15В; 15В-0В-15В; 0В-30В; 30В-0В-30В; 0В-50В; 50В-0В-50В; 0В-75В; 75В-0В-75В; 0В-150В; 150В-0В-150В; 0В-250В; 250В-0В-250В; 0В-400В; 400В-0В-400В; 0В-600В; 600В-0В-600В.
Номинальный ток милливольтметров и вольтметров отличается от значений, указанных выше, не более чем на ±20%.
Падение напряжения на микроамперметрах, миллиамперметрах и амперметрах не превышает 120мВ.
Основная погрешность приборов типов М1830АА, М1830АС, М1830АК, М1830АКП и М1830АКЛ составляет ±0,5%; погрешность срабатывания контактного устройства приборов типов М1830АА и М1830АС отсутствует, а приборов М1830АК, М1830АКП и М1830АКЛ - составляет ±1,0%.
Длина шкалы приборов амперметр М1830А, вольтметр М1830А, микроамперметр М1830А, миллиамперметр М1830А, милливольтметр М1830А - 200мм.
Рабочее положение приборов горизонтальное.
Изменение показаний прибора амперметр М1830А, вольтметр М1830А, микроамперметр М1830А, миллиамперметр М1830А, милливольтметр М1830А, вызванное отклонением температуры окружающего воздуха от нормальной, не превышает ±0,4% на каждые 10 град; под влиянием внешних магнитных полей напряженностью 400А/м - не превышает ±0,5%.
Масса - не более 1,8кг.
Приборы амперметр М1830А, вольтметр М1830А, микроамперметр М1830А, миллиамперметр М1830А, милливольтметр М1830А имеют плоский литой корпус из алюминиевого сплава, закрытый крышкой.
Внутри корпуса размещены магнитоэлектрический измерительный механизм с внутрирамочным магнитом, с подвижной частью, закрепленной на внутренних растяжках, оптическая система и элементы измерительной схемы.
