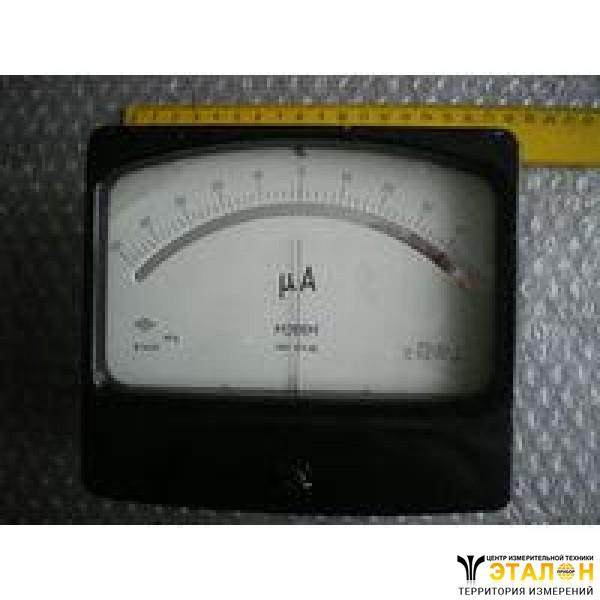

Амперметр М266М, микроамперметр М266М (М 266 М, М-266-М, m266m, М266 М, М266-М, М 266М, М-266М, m 266 m, m-266-m, m266 m, m266-m, m 266m, m-266m)
Амперметр М266М, микроамперметр М266М предназначен для измерения тока в цепях постоянного тока.
Габариты - 160х140х75мм.
Класс точности - 1,0-1,5.
Тряскопрочные, вибропрочные.
Технические характеристики приборов амперметры М266М, микроамперметры М266М:
В тропическом исполнении микроамперметры, амперметры обозначаются М266МТ.
Приборы амперметр М266М, микроамперметр М266М и М266МТ используются при температуре окружающего воздуха от -20ºС до +50°С и относительной влажности до 80% (при температуре 30°С).
Относительная влажность допускается 95%±3%.
Исполнение приборов - обычное и тропическое.
Диапазон измерения, класс точности и внутреннее сопротивление приборов амперметр М266М, микроамперметр М266М приведены в табл. 1.
Основная погрешность прибора не превышает ± 1,0% или ± 5% в зависимости от класса точности при соблюдении следующих условий:
- горизонтальное или вертикальное положение шкалы;
- температура окружающего воздуха 20ºС±5°С;
- отсутствие ферромагнитных масс и внешних магнитных полей, кроме земного.
Таблица 1 Диапазон измерения, класс точности и внутреннее сопротивление приборов амперметр М266М, микроамперметр М266М
Диапазон измерения приборов амперметр М266М, микроампер- метр М266М, мкА | Сопро- тивление прибора не более, Ом | Класс точ- ности | Диапазон измерения приборов амперметр М266М, микроампер- метр М266М, мкА | Сопротивление прибора не более, Ом | Класс точ- ности |
0мкА-100мкА 0мкА-200мкА 0мкА-300мкА 0мкА-500мкА 0мкА-1000мкА | 1500 Ом 900 Ом 400 Ом 150 Ом 150 Ом | 1,0 | 200мкА-0мкА-200мкА 300мкА-0мкА-300мкА 500мкА-0мкА-500мкА 0мкА-50мкА 0мкА-100мкА 0мкА-200мкА 0мкА-500мкА 0мкА-1000мкА | 900 Ом 400 Ом 150 Ом 3000 Ом 1500 Ом 900 Ом 150 Ом 150 Ом | 1,5 |
50мкА-0мкА-50мкА 100мкА-0мкА-100мкА | 1500 Ом 900 Ом | 1,5 |
Примечание. Микроамперметры с диапазоном измерения 0мкА-200мкА, сопротивлением прибора не более 150 Ом и 90 Ом и класса точности 1,5 изготовляются по особому заказу.
Время успокоения подвижной части приборов амперметр М266М, микроамперметр М266М не превышает:
- 2 сек - при внешнем сопротивлении, равном внутреннему сопротивлению прибора;
- 3 сек - при внешнем сопротивлении более 1 Ом;
- 4 сек - при внешнем сопротивлении менее 1 Ом.
Рабочее положение приборов амперметр М266М, микроамперметр М266М - горизонтальное или вертикальное.
Характер шкалы - равномерный.
Изменение показаний приборов амперметр М266М, микроамперметр М266М не превышает ±0,5% при отклонении температуры окружающей среды от 20ºС±5°С (в пределах рабочих температур) на каждые 10 град, под влиянием магнитного поля напряженностью 400А/м и при установке на стальном щите толщиной до 3мм.
Изменение показаний приборов амперметр М266М, микроамперметр М266М при отклонении его от рабочего положения в любом направлении на 45° не превышает абсолютного значения основной погрешности.
Габаритные размеры приборов амперметр М266М, микроамперметр М266М - 160х140х75мм.
Масса прибора - не более 0,85кг.
Прибор амперметр М266М, микроамперметр М266М оформлен в пластмассовом пыле- и брызгозащищенном корпусе утопленного монтажа.
Измерительный механизм - магнитоэлектрической системы.
В наличии имеется модификация - М266М.14.
