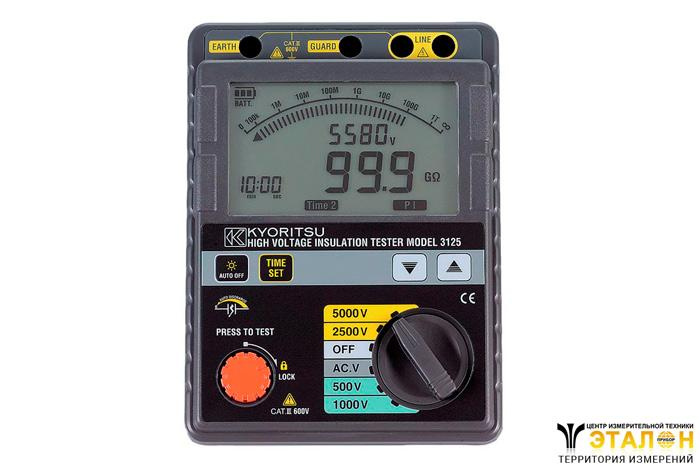

Мегаомметр KEW-3125

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Навигация по странице:

  • Назначение
  • Функциональные возможности
  • Основные технические данные
  • Внешние особенности

Назначение

Мегаомметр KEW-3125 это управляемый микрокомпьютером измеритель сопротивления изоляции высокого напряжения с 4 диапазонами испытательного напряжения. Он предназначен для измерений сопротивления изоляции в диапазоне от 1 МОм до 1 ТОм при напряжении тока от 500 В до 5000 В.

KEW-3125 разработан в соответствии с требованиями стандартов безопасности:

  • МЭК 61010 – 1 (КАТ.III 600В Степень загрязнения)
  • МЭК 61010 – 031 (Требования для небольших измерительных щупов)

Функциональные возможности

  • Функция автоматической разрядки: если сопротивление изоляции содержит реактивную составляющую, то энергия, запасенная в емкости, автоматически разряжается после окончания измерения. Разрядку можно проверить с помощью гистограммы напряжения.
  • Функция подсветки обеспечивает удобство работы в плохо освещенных помещениях, и в темное время суток. Гистограмма для отображения полученных результатов.
  • Символы, предупреждающие о цепи под напряжением, а так же звуковой сигнал.
  • Функция автоматического отключения питания: Данная функция позволяет увеличить срок службы батарей.
  • Прибор автоматически отключается примерно через 10 минут после последнего нажатия кнопок.
  • Функция измерения с использованием таймера: Автоматически выполняет измерения в установленное время.
  • Измерение индекса поляризации: Индекс поляризации можно измерить с помощью функции автоматического измерения коэффициента сопротивления.

Основные технические данные

Стандарты безопасности:

  • МЭК 61010 –1 - Измерения КАТ. III 600В Степень загрязнения 2
  • МЭК 61010 – 031 - Стандарт для небольших измерительных щупов
  • МЭК 61326 – 1 - Стандарт ЭМС
  • МЭК 60529 - IP40

Диапазоны измерений и относительная погрешность: (при температуре 23 ± 5 ºС и относительная влажности 45~75 %)

Измерения сопротивления изоляции

Номинальное испытательное напряжение

500 В

1000 В

2500 В

5000 В

Диапазоны измерений

от 0 до 99,9 Ом
от 100 до 999Ом

от 0 до 99,9 Ом
от 100 до 999 Ом
от 1,00 до1,99ГОм

от 0 до 99,9 Ом
от 100 до 999 Ом
от 1,00 до 1,99 ГОм
от 10,0 до 99,9 ГОм

от 0 до 99,9 Ом
от 100 до 999 Ом
от 1,00 до 1,99 ГОм
 от 10,0 до 99,9 ГОм
от 100 до 1000 ГОм

Задаваемое измерительное напряжение в разомкнутой цепи (пределы относительной погрешности задания напряжения)

(DC) 500 В, (+30 %, -0 %)

(DC) 1000 В, (+20 %, -0 %)

(DC) 2500 В, (+20 %, -0 %)

(DC) 5000 В, (+20 %, -0 %)

Измерительный ток

От 1,0 до 1,2 мА

(при нагрузке в 0,5 МОм

(при нагрузке в 1 МОм)

(при нагрузке в 2,5 МОм)

(при нагрузке в 5 МОм)

Ток короткого замыкания

Приблизительно 1,3 мА

Пределы основной допускаемой абсолютной погрешности

±(0, 05 R изм ± 3 ед.мл.р.)

±(0, 05 R изм ± 3 ед.мл.р.), при R изм < 100 ГOм;
(±0,2 · Rизм ) при R > 100 ГOм

Характеристики устройства контроля напряжения для диапазона сопротивления изоляции 30~6000 В (дискретность задания напряжения –10 В): ±10%( max ± 20В). Данное устройство контроля используется, чтобы проверить разрядились ли электрические заряды, содержащиеся в тестируемом оборудовании. Значение измеряемого напряжения, отображаемое на ЖК-индикаторе – это эталонное значение. Следует иметь в виду, что отображаемое значение, при  внешнем напряжении переменного тока, подаваемом на прибор, не является правильным значением.

Измерения напряжения



Напряжение постоянного тока (DC)

Напряжение переменного тока (АС) частотой 50/60Гц

Диапазоны измерений

От 30 до 600 B

От 30 до 600 B

Разрешение

1 В

Пределы основной допускаемой относительной погрешности

  ± (0,02 R изм ± 3 ед.мл.р.)

Особенности конструкции

Операционная система

Двойное интегрирование

Индикатор

ЖК-дисплей (3 разряда; 4 разряда отображается только при значении емкости в 1000 ГОм);

Диапазон напряжения (АС)

максимальное значение напряжения, отображаемое на дисплее 630 единиц; Гистограмма/ Макс. 36 точек

Предупреждение о разрядке батарей

Появляется символ батареи (с четырьмя уровнями);

Автоматическая подстройка диапазонов

Переключается на верхний диапазон, если показания превышают 1000 единиц;
Переключается на нижний диапазон, если показания меньше 80 единиц; (только в режиме измерения сопротивления изоляции);

Частота выборки

приблизительно 0,5 ~ 5 раз в с;

Автоматическое отключение питания

Функция отключения питания автоматически включается через 10 мин после последнего нажатия кнопки (потребление тока: примерно 1 мкА);

Нормальные условия эксплуатации

не более 2000м над уровнем моря

Температура окружающего воздуха

плюс 23 º С ± 5 ºС

Относительная влажность

не более 85% (без образования конденсата);

Номинальные рабочие условия эксплуатации

Температура окружающего воздуха

от 0 ºС до 40 ºС/ влажность – не более

Относительная влажность

85 % (без образования конденсата);

Условия хранения

Температура окружающего воздуха

от минус 20 ºС до  плюс 60 ºC

Относительная влажность, не более

75 %(без образования конденсата);

Защита от перегрузки

 В режиме  измерения сопротивления изоляции допустима перегрузка: (АС) 1200 В/ в течении 10с



В режиме измерения напряжения допустима перегрука: (АС) 720 В/ в течении 10 с;

Выдерживаемое напряжение

5320 В переменного тока частотой 50 (60) Гц) в течении 5 с (между электрической цепью и корпусом прибора);

Сопротивление изоляции

Не менее 1000 МОм при испытательном напряжении постоянного тока1000 B (между электрической цепью и корпусом прибора);

Габаритные размеры (не более, мм)

205(длина) х 152 (ширина)х 94(высота);

Вес (не более, г)

1800 (включая батареи);

Напряжение питания

12 B постоянного тока

Источник питания

8 щелочных батарей С (LR14)

Потребление тока

не более 1 А

Диапазоны измерений

Диапазон

500 В

1000 В

2500 В

5000 В

АС В

Выход при коротком замыкании



220 мА

110 мА (при измерении напряжения)

При подаче номинального тока

650 мА/ 0,5 МОм

700 мА/ 1 МОм

800 мА/ 2,5 МОм

1000 мА/ 5 МОм

Выход при разомкнутой цепи

40мА

50мА

80мА

120мА

Во включенном состоянии



25 мА

110 мА

Если включена подсветка



Увеличивается на 35 мА



  • Время измерений: Приблизительно 10 часов работы;
  • Значение отображается до тех пор пока напряжение батарей составляет 9,0 В;
  • Подача нагрузки в 1000 В на сопротивление изоляции в диапазоне 5000 В;

Аксессуары:

  • Комплект измерительных щупов;
  • МОДЕЛЬ 7164: Измерительный щуп «Линия»: мод.7165; Измерительный щуп «Земля»: мод.7166; Защитное кольцо:модель7167;
  • Щелочные батареи С(LR14) х 8 шт.
  • Руководство по эксплуатации
  • Прочный футляр: модель 9124;

Дополнительно:

  • Крючкообразный щуп: модель 8019;
  • Адаптер для регистрирующего устройства: модель 8302;
  • Измерительный щуп «Линия» с зажимом типа «крокодил»: модель 7168

Внешние особенности

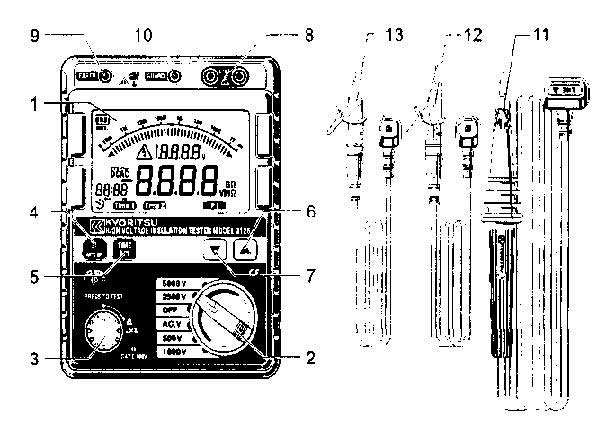

Внешний вид мегаомметра KEW-3125

Рисунок - Внешний вид мегаомметра KEW-3125

  1. ЖК-индикатор
  2. Переключатель функций
  3. Кнопка проведения измерений
  4. Кнопка включения подсветки
  5. Кнопка установки времени
  6. Кнопка с указателем «Вверх» (▲)
  7. Кнопка с указателем «Вниз» (▼)
  8. Разъем «Линия»
  9. Разъем «Земля»
  10. Разъем «Защита»
  11. Измерительный щуп «Линия» (красный)
  12. Измерительный щуп «Земля» (черный)
  13. Защитное кольцо (зеленый)

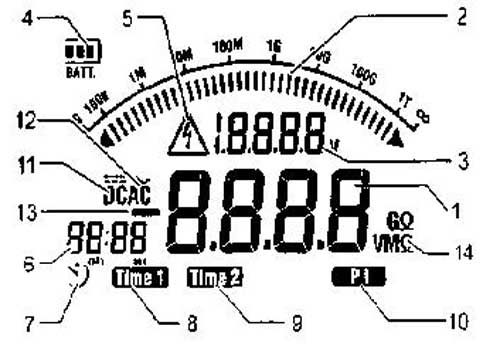

Жидко-кристаллический индикатор мегаомметра KEW-3125

Рисунок - Жидко-кристаллический индикатор мегаомметра KEW-3125

  1. Сопротивление изоляции
  2. Гистограмма
  3. Напряжение
  4. Символ батареи
  5. Предупреждающий символ напряжения
  6. Индикатор таймера
  7. Символ таймера
  8. Символ «TIME1»
  9. Символ «TIME2»
  10. Символ Pl
  11. DC (постоянный ток)
  12. AC (переменный ток)
  13. Индикатор минуса
  14. Единицы измерения
