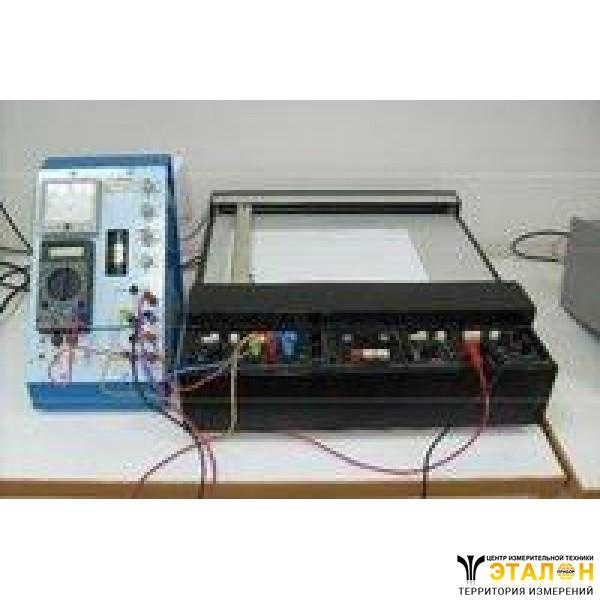

Прибор самопишущий двухкоординатный Н307 (Н 307, Н-307, h307, h 307, h-307, N307)
Прибор самопишущий двухкоординатный Н307 предназначен для регистрации в прямоугольных координатах в линейном или логарифмическом масштабах функциональной зависимости двух измеряемых величин, представленных в виде электрических сигналов напряжения электрического тока, синусоидального напряжения переменного тока (действующего значения) в диапазоне частот от 45Гц до 20000Гц, а так же одной из перечисленных величин в функции времени.
В зависимости от набора сменных блоков прибор прибор самопишущий двухкоординатный Н307 имеет три исполнения: Н307/1, Н307/2, Н307/3.
Прибор Н307/1 содержит два блока постоянного напряжения и блок временной развертки;
Прибор Н307/2 содержит два блока постоянного напряжения, два блока переменного напряжения и блок временной развертки;
Прибор Н307/3 содержит два блока постоянного напряжения, блок переменного напряжения, блок частоты, блок сопротивления и блок временной развертки;
Технические характеристики приборов приборы самопишущие двухкоординатные Н307:
Условия эксплуатации:
- температура - от 10?С до 35?С;
- относительная влажность - 80%;
Исполнение прибора прибор самопишущий двухкоординатный Н307 - настольное;
Питание прибора - от сети однофазного переменного тока напряжением 220В+22В, 220В-33В, частотой 50Гц±1Гц;
Прибор состоит из регистратора и сменных функциональных модулей блоков.
Номинальные размеры длин координат поля регистрации прибора прибор самопишущий двухкоординатный Н307:
- Координата Х - 350мм;
- Координата Y - 250мм;
Цена деления диаграммной сетки бланка прибора прибор самопишущий двухкоординатный Н307:
- при регистрации в линейном масштабе - 1мм;
- при регистрации в логарифмическом масштабе - не менее 1мм;
Масштабы и диапазоны регистрации соответствуют значениям, указанным в таблицах 1-5;
Пределы плавной регулировки линейных масштабов регистрации прибором прибор самопишущий двухкоординатный Н307 с блоками постоянного и переменного напряжения ( кроме масштаба 10В/см) равны удвоенному значению масштаба регистрации;
Диапазоны калиброванного смещения нуля прибора с блоком постоянного напряжения равны ±100%, ±200% от диапазона регистрации;
Масштабы и диапазоны регистрации соответствуют значениям, указанным в таблицах 6-8;
Плавное некалиброванное смещение нуля прибора прибор самопишущий двухкоординатный Н307 обеспечивает установку регистрирующего устройства в любой точке диаграммного бланка;
Пределы допускаемых значений основной погрешности прибора при отсутствии смещения нуля, выраженные в процентах от нормирующего значения, в линейном масштабе следующим значениям:
- ±0,5% - с блоком постоянного напряжения;
- ±1,5% - с блоком переменного напряжения в диапазоне частот 45Гц-20000Гц;
- ±1% - с блоками частоты и сопротивления.
Нормирующее значение N, выраженное в единицах входного сигнала, определяется по формуле:
N = М(Lном+Lсм),
где М - масштаб регистрации в соответствии с таблицами 1-5; Lном - номинальная длина координаты, см; Lсм - абсолютное значение смещения нуля, см (плюс Lcm - смещение нуля в направлении координатной оси, минус Lсм - в противоположном направлении);
Пределы допускаемых значений основной погрешности прибора прибор самопишущий двухкоординатный Н307, выраженные в процентах от нормирующего значения в логарифмическом масштабе равны следующим значениям:
- ±1,5% - с блоком постоянного напряжения;
- ±2,5% - с блоками переменного напряжения в диапазоне частот 1000Гц-20000Гц,частоты и сопротивления;
За нормирующее значение принимается верхний предел диапазона регистрации второй декады;
Пределы допускаемых значений основной погрешности прибора прибор самопишущий двухкоординатный Н307 с блоком постоянного напряжения при смещении нуля, выраженные в процентах от нормирующего значения, равны следующим значениям:
- ±0,55% - при смещении нуля ±100%;
- ±0,56% - при смещении нуля ±200%;
Масштабы времени развертки равны - 0,25с/см; 0,5с/см; 1,0с/см; 2,5с/см; 5,0с/см; 10с/см; 25с/см; 50с/см;
Амплитуда входного напряжения при регистрации частоты - от 2В до 100В;
Скорость регистрации прибора прибор самопишущий двухкоординатный Н307 - не менее 75см/с;
Наибольшее значение выброса регистрирующего устройства при скачкообразном изменении входного сигнала - не более 5% от установившегося значения;
Наибольшее допускаемое изменение погрешности, вызванное изменением напряжения питания в пределах 220В±22В, 220В±33В, не превышает:
- ±0,25% - с блоками постоянного напряжения и временной развертки;
- ±0,5% - с блоками переменного напряжения, частоты и сопротивления;
- ±1% - при регистрации в логарифмическом масштабе;
Дополнительная погрешность прибора прибор самопишущий двухкоординатный Н307выражается так же, как основные погрешности;
Прибор тепло, -холодоустойчив во время пребывания в рабочих климатических условиях применения;
Наибольшее допускаемое изменение погрешности, вызванное изменением температуры окружающего воздуха от значения до температур рабочих условий применения на каждые 10°С изменения температуры не превышает:
- ±0,2% - с блоками постоянного напряжения;
- ±0,5% - с блоками частоты, сопротивления й временной развертки;
- ±1% - с блоком переменного напряжения;
- ±1% - при регистрации в логарифмическом режиме;
Наибольшее допускаемое изменение погрешности прибора прибор самопишущий двухкоординатный Н307, вызванное воздействием постоянного однородного магнитного поля индукцией 0,5мТ, не превышает ±0,25%;
Электрическое сопротивление изоляции в нормальных условиях применения, не менее:
- 40 МОм - между корпусом и цепью сетевого питания;
- 100 МОм - между корпусом и измерительными цепями.
Электрическое сопротивление изоляции при температуре 35°С и относительной влажности окружающего воздуха от 30% до 80% не менее:
- 10 МОм - между корпусом и цепью сетевого питания;
- 25 МОм - между корпусом и измерительными цепями;
Изоляция прибора прибор самопишущий двухкоординатный Н307 и блоков выдерживает в течение 1 минутыдействие испытательного напряжения:
- постоянного тока 0,5кВ - между корпусом прибора и входными гнездами блока частоты, блоков постоянного и переменного напряжений;
- постоянного тока 1,1кВ - между корпусами блоков постоянного и переменного напряжений и их входными гнездами;
- переменного тока 1,5кВ частотой 50Гц±1Гц между корпусом прибора и цепью сетевого питания;
Примечание: Вместо испытательного напряжения переменного тока допускается использовать напряжение постоянного тока, равное по значению амплитуде переменного испытательного напряжения;
Прибор прибор самопишущий двухкоординатный Н307 обеспечивает в нормальных и рабочих условиях применения требуемые характеристики по истечении времени установления рабочего режима;
Время установления рабочего режима 30 минут;
Продолжительность непрерывной работы прибора - 8 часов (без учета времени установления рабочего режима);
Время перерыва для повторного включения - не менее 30 минут;
Смещение нуля прибора прибор самопишущий двухкоординатный Н307 за 8 часов непрерывной работы с блоком постоянного напряжения - не более 20мВ;
Регистрация осуществляется непрерывной линией чернилами или фломастером. При скорости перемещения регистрирующего устройства 10см/с и более допускаются разрывы линии регистрации, не приводящие к потере информации;
Ширина линии регистрации не превышает:
- 0,6мм - при регистрации чернилами;
- 1мм - при регистрации фломастером;
В приборе прибор самопишущий двухкоординатный Н307 обеспечен подъем регистрирующего устройства в процессе записи и дистанционное управление подъемом регистрирующего устройства;
Среднее время подъема и опускания пера не превышает 40мс;
Максимальная частота срабатывания пера 8Гц;
Количество циклов нажатия, опускания - не менее 100000;
Ток через контакты коммутирующего устройства прибора прибор самопишущий двухкоординатный Н307 - не превышает 70мА;
Мощность, потребляемая электромагнитом при опускании регистрирующего устройства, не превышает 5Вт;
В приборе предусмотрено дистанционное управление пуском временной развертки;
Ток через контакты коммутирующего устройства прибора прибор самопишущий двухкоординатный Н307 не превышает 70мА;
Мощность, потребляемая реле при запуске временной развертки не превышает 6,5Вт;
Питание прибора - от сети однофазного переменного тока напряжением 220В+22В, 220В-33В частотой 50Гц±1Гц, коэффициент искажения кривой напряжения не более 5%;
По требованию заказчика прибор, поставляемый на экспорт изготавливается для сети с частотой 60Гц±1,2Гц;
Мощность, потребляемая прибора прибор самопишущий двухкоординатный Н307 от сети при номинальном напряжении не превышает 35В?А;
Габаритные размеры прибора не превышают 455x515x145мм;
Масса прибора прибор самопишущий двухкоординатный Н307 не превышает 15кг;
Масса сменного блока не превышает 0,5кг.
