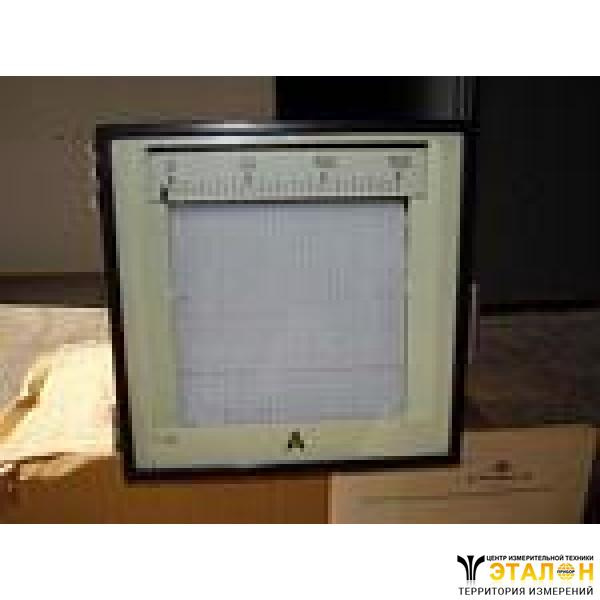

Амперметр Н3093, вольтметр Н3093 самопишущие щитовые (Н 3093, Н-3093, h3093, h 3093, h-3093)
Предназначены для измерения и непрерывной записи величин тока и напряжения в цепях однофазного переменного тока в диапазоне частот 45-65 Гц. Приборы могут изготавливаться для работы в диапазоне нормальных частот 45-1000 Гц с рабочей областью от 45 до 10000 Гц.
Предел допускаемого значения основной погрешности по измерению и по записи измеряемой величины равен ± 1,5 %.
Габаритные размеры прибора должны быть 160x160x195мм.
Амперметры Н3093, вольтметры Н3093 самопишущие щитовые (далее - приборы) предназначены для измерения и непрерывной записи величин тока и напряжения в цепях однофазного переменного тока в диапазоне частот 45-65 Гц. Приборы могут изготавливаться для работы в диапазоне нормальных частот 45-1000 Гц с рабочей областью от 45 до 10000 Гц.
Амперметр и вольтметр Н3093 предназначены для работы в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 0 до 50 °С и относительной влажности 90 % при температуре 25 °С.
Амперметр и вольтметр Н3093 поставляемые в районы с тропическим климатом (условное обозначение Н3093 ТО 4.2 **), предназначены для работы при температуре окружающего воздуха от 0 до 50 °С и относительной влажности. 95 % при температуре 40 °С.
Технические данные
Конечные значения диапазонов измерений приборов приведены в табл.1. Предел допускаемого значения основной погрешности по измерению и по записи измеряемой величины равен:
± 1,5 % - для приборов с нормальной областью частот 45-65 Гц;
± 2,5 % - для приборов с нормальной областью частот 45-1000 Гц, от конечного значения диапазона измерений.
Предел допускаемого значения полной погрешности приборов Н3093 по записи измеряемой величины равен:
± 1,5 % - для приборов с нормальной областью частот 45-65Гц;
± 2,5 % - для приборов с нормальной областью частот 45-1000Гц, - от конечного значения диапазона измерения.
Предел допускаемого значения основной погрешности по записи времени, равен ±0,5 %. Предел допускаемого значения дополнительной погрешности приборов, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от 0 до 50 °С, равен пределу допускаемого значения основной погрешности на каждые 10 °С изменения температуры.
Предел допускаемого значения дополнительной погрешности приборов Н3093 по измерению и по записи измеряемой величины, вызванной изменением положения приборов от нормального положения в любом направлении на ±5 °, равен пределу допускаемого значения основной погрешности.
Предел допускаемого значения дополнительной погрешности приборов Н3093 по измерению и по записи измеряемой величины под влиянием внешнего однородного магнитного поля, синусоидально изменяющегося во временя с частотой, одинаковой с частотой тока, протекающего по измерительной цепи испытуемого прибора, при самых неблагоприятных направлений и фазе магнитного поля равен пределу допускаемого значения основной погрешности. Индукция магнитного поля:
для частоты 50 и 1000 Гц - 0,5мТ;
для частоты 10000 Гц - 0,05мТ.
Предел допускаемого значения дополнительной погрешности приборов Н3093 по измерению и по записи измеряемой величины, вызванной установкой на. ферромагнитном щите толщиной (2±0,5)мм, равен ±0,5 % от конечного значения диапазона измерения. Предел допускаемого значения дополнительной погрешности приборов по измерению и по записи измеряемой величины, вызванной отклонением частоты, равен пределу допускаемого значения основной погрешности при:
отклонении частоты на ± 10 % от пределов нормальной области частот - для приборов с нормальной областью частот 45-65Гц;
отклонении частоты от пределов нормальной области частот до любой частоты в рабочей области частот - для приборов Н3093 с нормальной областью частот 45-1000Гц.
Предел допускаемого значения дополнительной погрешности приборов по измерению и записи измеряемой величины, вызванной изменением напряжения электропитания на ± 10 % от номинального, равен пределу допускаемого значения основной погрешности.
Предел допускаемого значения дополнительной погрешности приборов по измерению и по записи измеряемой величины, обусловленной влиянием помещенного вплотную с ним такого же прибора, до этого находившегося на расстоянии не менее 1 м, равен ±0,5% от конечного значения диапазона измерений.
Время установление показаний прибора не превышает 2 с., значение первого переброса указателя не превышает 7 % ширины поля записи. Дрейф нулевой линии прибора в течение 30 суток не более 1,5 мм. Невозвращение пишущего устройства (указателя) прибора к нулевой линии (нулевой отметке шкалы) не более 1,5 мм. Допускаемое несовпадение нулевой линии, нанесенной на диаграммной ленте, с линией записи, получаемой при установке указателя на нулевую отметку шкалы, не более 0,75 мм.
Ширина линии записи не более 0,7 мм. Время установления рабочего режима 1 ч. Время непрерывной работы не ограничено. Запись показаний производится шариковым стержнем УПС-3-107-1,0-300 синий или чернилами на диаграммной ленте с перфорацией с номинальной шириной поля записи 100 мм. Электропитание прибора осуществляется от сети переменного тока напряжением (220±22)В , частотой (50±1) Гц или (60+1,2) Гц - по требованию заказчика.
Потребляемая мощность приборов Н3093 не превышает:
измерительной цепи - 1V•А;
цепи питания - 12V•А.
Длительность непрерывной записи прибора чернилами при однократной заправке резервуара чернильницы или одним шариковым стержнем не менее 60 суток. Для перемещения диаграммной ленты применен синхронный двигатель с питанием от сети переменного тока напряжением 220В, частоты 50Гц или 60 Гц для приборов Н3093, поставляемых на экспорт. Номинальные значения скоростей перемещения диаграммной ленты: 20; 60; 180; 600; 1800; 5400 мм/ч.
Изменение скоростей производится заменой сменных зубчатых колес. Изоляция между корпусом и изолированными от корпуса электрическими цепями прибора (кроме цепи нанесения отметок времени), а также изоляция между раздельный электрическими цепями в нормальных условиях применения выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой (50±1) Гц , среднеквадратическое значение которого:
1,5кВ - для амперметров, вольтметров, предназначенных для включения через трансформаторы напряжения и вольтметров непосредственного включения с конечными значениями диапазонов измерения 15В; 25В; 50В; 150В; 250В.
Примечание. Для вольтметров непосредственного включения с конечным значением диапазонов измерений 500 и 600 В изоляция между корпусом и измерительной цепью, а также между измерительной цепью и цепью питания должна выдерживать испытательное напряжение 2кВ.
Сопротивление изоляции между корпусом и изолированной от корпуса любой электрической цепью прибора в нормальных условиях применения не менее 40 МΩ.
Габаритные размеры прибора должны быть 160x160x195 мм. Общий габаритный размер с преобразователем 160x160x280 мм. Масса прибора не более 4,6 кг. В соответствии с заказом Амперметр и вольтметр Н3093 поставляется с записью показаний чернилами или чернилами и шариковым стержнем.
Таблица 1.
| Наименование прибора | Конечное значение диапазона измерений | Способ включения |
| Амперметр | 5мА; 15мА; 25мА; 50мА; 150мА; 250мА; 500мА | Непосредственно |
| 1А; 1,5А; 2,5А; 5А | ||
| 1А; 5А; 10А; 15А; 20А; 30А; 40А; 50А; 75А; | Через трансформаторы тока с вторичным током 1А или 5А | |
| 80А; 100А; 150А; 200А; 300А; 400А; | ||
| 500А; 600А; 750А; 800А | ||
| 1кА; 1кА,2кА; 1,5кА; 2кА; 3кА; 4кА | Через трансформаторы тока с вторичным током 1А | |
| 1кА; 1,2кА; 1,5кА; 2кА; 3кА; 4кА; 5кА; 6кА; 8кА; 10кА; | Через трансформаторы тока с вторичным током 5А | |
| 12кА; 15кА; 20кА; 25кА; 30кА; 40кА | ||
| Вольтметр | 15В; 25В; 50В; 150В; 250В; 500В; 600В | Непосредственно |
| 500В; 600В; 750В | Через трансформаторы напряжения с вторичным напряжением 100В | |
| 4В; 7,5В; 12В; 5В; 15В; 20В; 25В; 40В; 150В; | ||
| 200кВ; 250кВ; 400кВ; 600кВ |
Примечание: приборы с включением через трансформаторы тока и напряжения предназначены для работы только для нормальной области частот 45-65 Гц.
