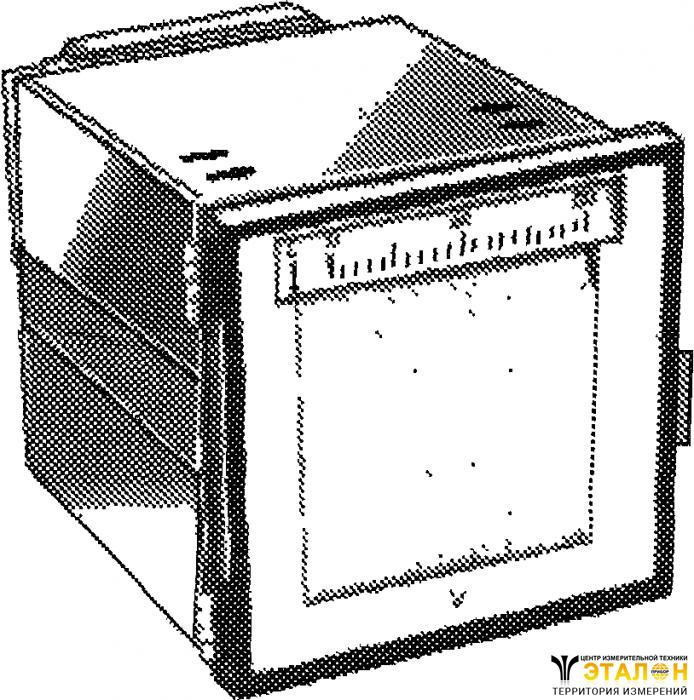

Частотомер Н3097 самопишущий щитовой (Н3097, Н 3097, Н-3097, h3097, h 3097, h-3097)

Предназначен для измерения и непрерывной записи частоты в сети переменного тока частотой 50Гц или 60Гц.
Предел допускаемого значения основной погрешности прибора по измерению и по записи измеряемой величины равен: ±0,2% для диапазонов измерения 48Гц-52Гц; 58Гц-62Гц; 49Гц-51Гц; 59Гц-61Гц, ±0,5% - для диапазонов измерений 45Гц-55Гц и 55Гц-65Гц.
Габаритные размеры 160х160х195мм

Частотомеры самопишущие щитовыеН3097 (в дальнейшем - приборы) предназначены для измерения и непрерывной записи частоты в сети переменного тока частотой 50 или 60 Гц. По условиям эксплуатации прибор предназначен для работы в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 0 до 50 °С и относительной влажности 90% при 25 °С.

Частотомер самопишущий щитовой Н3097, поставляемый в районы с тропическим климатом (условное обозначение Н3097 04.2 **), предназначен для работы при указанной выше температуре и относительной влажности 95 % при температуре 40 °С.

Технические данные

Диапазоны измерений, класс точности по измерению и записи измеряемой величины, номинальные напряжения прибора приведены в табл.1.

Таблица 1.

Диапазоны измерений, Гц	Номинальное напряжение, В	Класс точности по измерению и записи измеряемой величины
45Гц-55Гц; 55Гц-65Гц	100В; 220В; 380В	0,5
48Гц-52Гц; 58Гц-61Гц		0,2
49Гц-51Гц; 59Гц-61Гц		0,2

Примечание. 100 В номинальное напряжение приборов Н3097, предназначенных для включения через трансформаторы напряжения. Предел допускаемого значения основной погрешности прибора по измерению и по записи измеряемой величины равен: ±0,2% для диапазонов измерения 48-52; 58-62; 49-51; 59-61 Гц, ±0,5% - для диапазонов измерений 45-55 и 55-65 Гц. Нормирующее значение - конечное значение диапазона измерений.

Предел допускаемого значения полной погрешности прибора по записи измеряемой величины равен: ± 0,2 % - для диапазонов измерений 48-52, 49-51, 58-62; 59-61 Гц и ± 0,5% - для диапазонов измерений 45-55 и 55-65 Гц. Полная погрешность выражается так же, как основная погрешность.

Предел допускаемого значения основной погрешности прибора Н3097 по записи времени равен ±0,5 %. Предел допускаемого значения дополнительной погрешности прибора по измерению и записи измеряемой величины, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от 0 до 50 °С, равен пределу допускаемой основной погрешности на каждые 10 °С.

Дополнительные погрешности выражаются так же, как основная погрешность. Предел допускаемого значения дополнительной погрешности прибора по измерению и записи измеряемой величины под влиянием внешнего однородного магнитного поля с индукцией 0,5 мТ, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительной цепи прибора, при самых неблагоприятных направлениях и фазе магнитного поля равен:

± 0,5 % - для диапазонов измерений 45-55 и 55-65 Гц;

± 0,2 % - для диапазонов измерений 48-52; 49-51; 58-62; 59-61 Гц.

Предел допускаемого значения дополнительной погрешности прибора Н3097 по измерению и записи измеряемой величины, вызванной изменением положения прибора от нормального положения в любом направлении на 5°, равен пределу допускаемого значения основной погрешности.

Пределы допускаемых значений дополнительных погрешностей прибора по измерению и по записи измеряемой величины, вызванных влиянием ферромагнитного щита толщиною (2±0,5) мм или влиянием помещенного вплотную с ним такого же прибора, равны 0,5 предела допускаемой основной погрешности. При установке прибора на щите из проводящего материала Предел допускаемого значения полной погрешности прибора Н3097 по записи измеряемой величины равен: ± 0,2 % - для диапазонов измерений 48-52, 49-51, 58-62; 59-61 Гц и ± 0,5% - для диапазонов измерений 45-55 и 55-65 Гц. Полная погрешность выражается так же, как основная погрешность.

Предел допускаемого значения дополнительной погрешности, вызванной отклонением формы кривой напряжения от формы, принятой за нормальную, равен удвоенному пределу допускаемой основной погрешности. Предел допускаемого значения дополнительной погрешности, вызванной отклонением напряжения в измеряемой цепи на ± 15 % номинального или отклонением напряжения в цепи электропитании на ± 10 % номинального, равен пределу допускаемого значения основной погрешности прибора. Невозвращение пишущего устройства (указателя) прибора к нулевой линии диаграммной ленты (нулевой отметке шкалы) при плавном уменьшении напряжения от номинального до нуля не превышает 1,5 мм. Нулевая отметка шкалы совпадает с крайней левой отметкой шкалы.

Допускаемое несовпадение нулевой линии диаграммной ленты с линией записи, получаемой при установке указателя на нулевую отметку шкалы, не более 0,75 мм. Дрейф нулевой линии прибора в течение 30 суток не более 1,5 мм. Ширина линии записи не более 0,7 мм. Время непрерывной работы прибора Н3097 не ограничено. Время установления рабочего режима 1 ч. Запись показаний производится шариковым стержнем УПС-3-107-1.0-300 синий ТУ25-7733-0008-87 или чернилами на диаграммной ленте с перфорацией с номинальной шириной поля записи 100 мм.

Длительность непрерывной записи прибора Частотомер самопишущий щитовой Н3097 чернилами при однократной заправке резервуара чернильницы или одним шариковым стержнем - не менее 60 суток.

Электропитание прибора осуществляется от сети переменного тока напряжением (220±22)В частотой (50±1,0)Гц или (60±1,2) Гц - для приборов, поставляемых на экспорт. Потребляемая мощность измерительной цепи - 6 В·А. Потребляемая мощность цепи питания от сети - 12 В·А. Для привода диаграммной ленты применяется синхронный двигатель с питанием от сети переменного тока напряжением 220В частотой 50 Гц или 60 Гц (для приборов, поставляемых на экспорт).

Приборы Н3097 имеют номинальные скорости перемещения диаграммной ленты: 20; 60; 180; 600; 1800; 5400 мм/ч. Изменение скоростей производится заменой сменных зубчатых колес. Изоляция между, корпусом и изолированными от корпуса электрическими цепями (кроме цепи нанесения отметок времени), а также изоляция между раздельными электрическими цепями в нормальных условиях применения, выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой (50±1)Гц, среднеквадратическое значение которого равно 1,5 кВ.

Для приборов Н3097 с номинальным напряжением 380В изоляция между корпусом и измерительной цепью, а также между измерительной цепью и цепью электропитания - 2кВ. Сопротивление изоляции между корпусом и изолированной от корпуса любой электрической цепью прибора в нормальных условиях применения не менее 40 МΩ.

Габаритные размеры прибора не более 160х160х195мм (тип 2 ГОСТ 5944-74), размеры прибора с преобразователем 160х160х300мм. Масса прибора не более 5 кг . В соответствии с заказом Частотомер самопишущий щитовой Н3097 поставляется с записью показаний чернилами или чернилами и шариковым стержнем.
