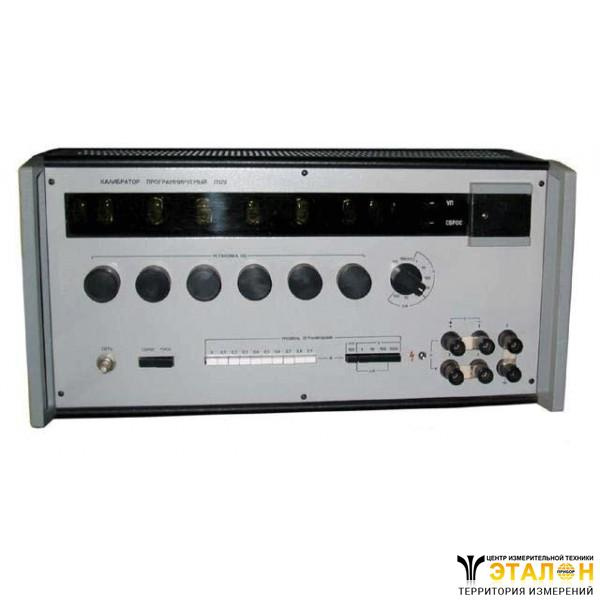

Калибратор программируемый П320
Также этот прибор может называться: П-320, П 320.
П320 калибратор программируемый представляет собой прецизионный источник калиброванных напряжений и токов и предназначен для применения в автоматизированных поверочных установках, а также как самостоятельный прибор для поверки аналоговых и цифровых приборов на постоянном токе.
Возможность ручного и программного выбора режима работы, установки предела выходного параметра и значения калиброванного напряжения или тока позволяет использовать калибраторы П320 в автоматизированных измерительных системах и поверочных устройствах.
Технические характеристики П320:
Диапазон выдаваемых калиброванных напряжений - от 10-5 В до 103 В.
Диапазон выдаваемых калиброванных токов - от 10-9 А до 0,1 А.
Пределы допускаемых основных погрешностей калиброванных напряжений и токов, а также пределы допускаемых погрешностей относительного значения калиброванных напряжений и токов после установки нуля и калибровки приведены в таблице:
Пределы калиброванных напряжений (токов) | Пределы погрешности относительного значения калиброванных напряжений (токов) | Пределы допускаемой основной погрешности калиброванных напряжений (токов) |
| 100 мВ | ±(0,04·Uк+10) мкВ | ±(0,05·Uк+10) мкВ |
| 1 В | ±(20·Uк+10) мкВ | ±(30·Uк+10) мкВ |
| 10 В | ±(10·Uк+40) мкВ | ±(20·Uк+40) мкВ |
| 100 В | ±(30·Uк+500) мкВ | ±(40·Uк+500) мВ |
| до 600 В | ±(0,03·Uк+5) мВ | ±(0,04·Uк+5) мВ |
| от 600 В до 1000 В | ±(0,04·Uк+5) мВ | ±(0,05·Uк+5) мВ |
| 1 мА | ±(0,02·Iк+0,01) мкА | ±(0,06·Iк+0,01) мкА |
| 10 мА | ±(0,05·Iк+0,1) мкА | ±(0,1·Iк+0,1) мкА |
| 100 мА | ±(0,05·Iк+1) мкА | ±(0,1·Iк+1) мкА |
Нестабильность выходного напряжения (тока) калибратора за 8 ч непрерывной работы и за 3 месяца работы без подстройки нулей и калибровки приведена в таблице:
Пределы калиброванных напряжений (токов) | Нестабильность выходного напряжения (тока) | |
| за 8 ч | за 3 месяца | |
| 100 мВ | ±(0,02·Uк+15) мкВ | 20 мкВ |
| 1 В | ±(20·Uк+15) мкВ | 200 мкВ |
| 10 В | ±(20·Uк+15) мкВ | 1 мВ |
| 100 В | ±(0,03·Uк+1,5) мВ | 15 мВ |
| до 600 В | ±(0,05·Uк+15) мВ | 0,2 В |
| от 600 В до 1000 В | ±(0,1·Uк+15) мВ | 0,2 В |
| 1 мА | ±(0,05·Iк+0,0015) мкА | 0,2 мкА |
| 10 мА | ±(0,1·Iк+0,015) мкА | 2 мкА |
| 100 мА | ±(0,1·Iк+1,5) мкА | 20 мкА |
Предел допускаемой дополнительной погрешности калибратора при изменении внешней температуры в рабочих условиях применения на каждые 10° С равен:
- в режиме КН - пределу допускаемой основной погрешности;
- в режиме КТ - (1·10-4·Iк+1·10-5·In), где Iк - установленное значение калиброванного тока, In - значение тока, соответствующее верхней границе установленного предела.
Предел допускаемой дополнительной погрешности, вызванной изменением напряжения питающей сети от номинального на ±22 В равен:
- на пределах 100 мВ и 1 В - 1·10-4·Uк+1·10-5·Un;
- на остальных пределах калиброванных напряжений - 1·10-5·Uк+1·10-6·Un;
- на всех пределах калиброванных токов - 1·10-5·In, где Uк - установленное значение калиброванного напряжения, Un - значение напряжения, соответствующее верхней границе установленного предела.
Уровень эффективного значения переменной составляющей на выходе калибратора не превышает значений, приведенных в таблице:
| Пределы калиброванных напряжений | Переменная составляющая в полосе частот | ||
| до 0,3 Гц | до 100 кГц | до 1 МГц | |
| 100 мВ | ±5 мкВ | 300 мкВ | 500 мкВ |
| 1 В | ±5 мкВ | 300 мкВ | 500 мкВ |
| 10 В | ±20 мкВ | 300 мкВ | 500 мкВ |
| 100 В | ±200 мкВ | 1 мВ | 2 мВ |
| 1000 В | ±2 мВ | 5 мВ | 10 мВ |
Допустимое значение тока нагрузки в режиме КН:
- для напряжений до 150 В - 200 мкА;
- для напряжений до 300 В - 40 мкА;
- для напряжений до 600 В - 30 мкА;
- для напряжений до 1000 В - 15 мкА.
Допустимое значение напряжения на нагрузке в режиме КТ - 100 В.
Калибраторы П320 имеют защитное устройство от перегрузок.
Защитное устройство обеспечивает отключение выхода калибратора:
- для напряжений до 150 В - при токе нагрузки от 220 мА до 240 мА;
- для остальных значений напряжений - при токе нагрузки от 55 мА до 60 мА;
- при напряжении 1170±10 В.
При срабатывании защиты загорается индикатор СБРОС.
Индикатор высокого напряжения включается при напряжении, превышающем 175 В.
Калибратор программируемый П320 имеет ограничитель уровня выходного напряжения (тока).
Время установления калиброванного напряжения:
- в диапазоне от 0,1 В до 100 В - 5 c;
- в диапазоне от 100 В до 1000 В - 10 c.
Предел допускаемой дополнительной погрешности выходного напряжения, вызванной изменением тока нагрузки от 10% до 100% допускаемого значения, в режиме КН равен пределу основной погрешности на пределе 100 мВ и половине предела основной погрешности на остальных пределах калиброванных напряжений.
Контакты разъема УП для установки предела и уровня выходного параметра:
- команда 8·10-1 Un (In) - Б;
- команда 4·10-1 Un (In) - В;
- команда 2·10-1 Un (In) - Г;
- команда 1·10-1 Un (In) - Д;
- команда 8·10-2 Un (In) - Е;
- команда 4·10-2 Un (In) - Ж;
- команда 2·10-2 Un (In) - З;
- команда 1·10-2 Un (In) - И;
- команда 8·10-3 Un (In) - К;
- команда 4·10-3 Un (In) - Л;
- команда 2·10-3 Un (In) - М;
- команда 1·10-3 Un (In) - Н;
- команда 8·10-4 Un (In) - 5;
- команда 4·10-4 Un (In) - 6;
- команда 2·10-4 Un (In) - 7;
- команда 1·10-4 Un (In) - 8;
- команда 8·10-5 Un (In) - 9;
- команда 4·10-5 Un (In) - 10;
- команда 2·10-5 Un (In) - 11;
- команда 1·10-5 Un (In) - 15;
- команда 8·10-6 Un (In) - 16;
- команда 4·10-6 Un (In) - 18;
- команда 2·10-6 Un (In) - 19;
- команда 1·10-6 Un (In) - 21.
Управление уровнем выходного параметра осуществляется в двоично-десятичном коде 8-4-2-1.
Контакты разъема УП для запуска и отключения выхода калибратора:
- команда ПУСК (установка калибратора в рабочее положение) - А;
- команда СБРОС (сброс напряжения с выходных клемм калибратора) - П.
Отключение выхода калибратора по команде СБРОС или в аварийных ситуациях сопровождается наличием сигнала логической единицы на контакте Р разъема УП.
Контакты разъема УП для установки предела калиброванных напряжений или токов:
- команда 100 мВ - С;
- команда 1 В - Ф;
- команда 10 В - Т;
- команда 100 В - Х;
- команда 1000 В - Х, Т;
- команда 1 мА - У;
- команда 10 мА - У, Т;
- команда 100 мА - У, Х.
Команды осуществляются подачей сигнала логической «1».
Все сигналы подаются относительно общего провода (контакт «0» разъема УП).
В состоянии СБРОС на выходных зажимах имеется напряжение обратной полярности до 5 В от источника с мощностью не более 10-5 Вт.
Сигналу логического «0» соответствует уровень напряжения - от -0,8 В до +0,4 В.
Сигналу логической «1» соответствует уровень напряжения - от 2,4 В до 5,25 В.
Наименование команды в выражается величиной устанавливаемого параметра в единицах от выбранного предела калиброванных напряжений Un или токов In.
Испытательное напряжение и сопротивление изоляции П320 между корпусом и изолированными по постоянному току электрическими цепями представлены в таблице:
| Участки схемы калибратора, между которыми измеряется сопротивление изоляций и испытывается ее электрическая прочность | Сопротивление изоляции | Испытательное напряжение | ||
| постоянное | переменное 50 Гц | |||
| Первый участок | Второй участок | |||
| 1. Соединенные вместе выходные зажимы «1», «2», «3», «4» | Зажим «Э» | 1 ГОм | - | - |
| 2. Соединенные вместе выходные зажимы «1», «2», «3», «4» | Зажим «╧» | 1 ГОм | 3,0 кВ | - |
| 3. Зажим «Э» | Зажим «╧» | 1 ГОм | 1,5 кВ | - |
| 4. Сеть 220 В | Зажим «╧» | 100 МОм | - | 1,5 кВ эфф. |
Время установления рабочего режима калибратора П320 - не более 1 ч.
Продолжительность непрерывной работы калибратора без учета времени установления рабочего режима в рабочих условиях - не менее 8 ч в сутки.
Потребляемая мощность - не более 150 В·А.
Габаритные размеры калибратора - 488×535×250 мм.
Масса калибратора - не более 26 кг.
Условия эксплуатации П320:
Температура окружающего воздуха - от +10° С до +35° С.
Относительная влажность при +25° С - до 80%.
Калибратор программируемый П320 выдерживает температуру от -50° С до +60° С.
Напряжение сети питания - 220 В.
Частота сети питания - 50 Гц.
