PD194PQ-2V4T-1 - многофункциональный цифровой электроизмерительный прибор (одностраничная модификация)

Цена:
по запросу
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Характеристики
Гарантия
60 месяцев
Интервал поверки
120 месяцев

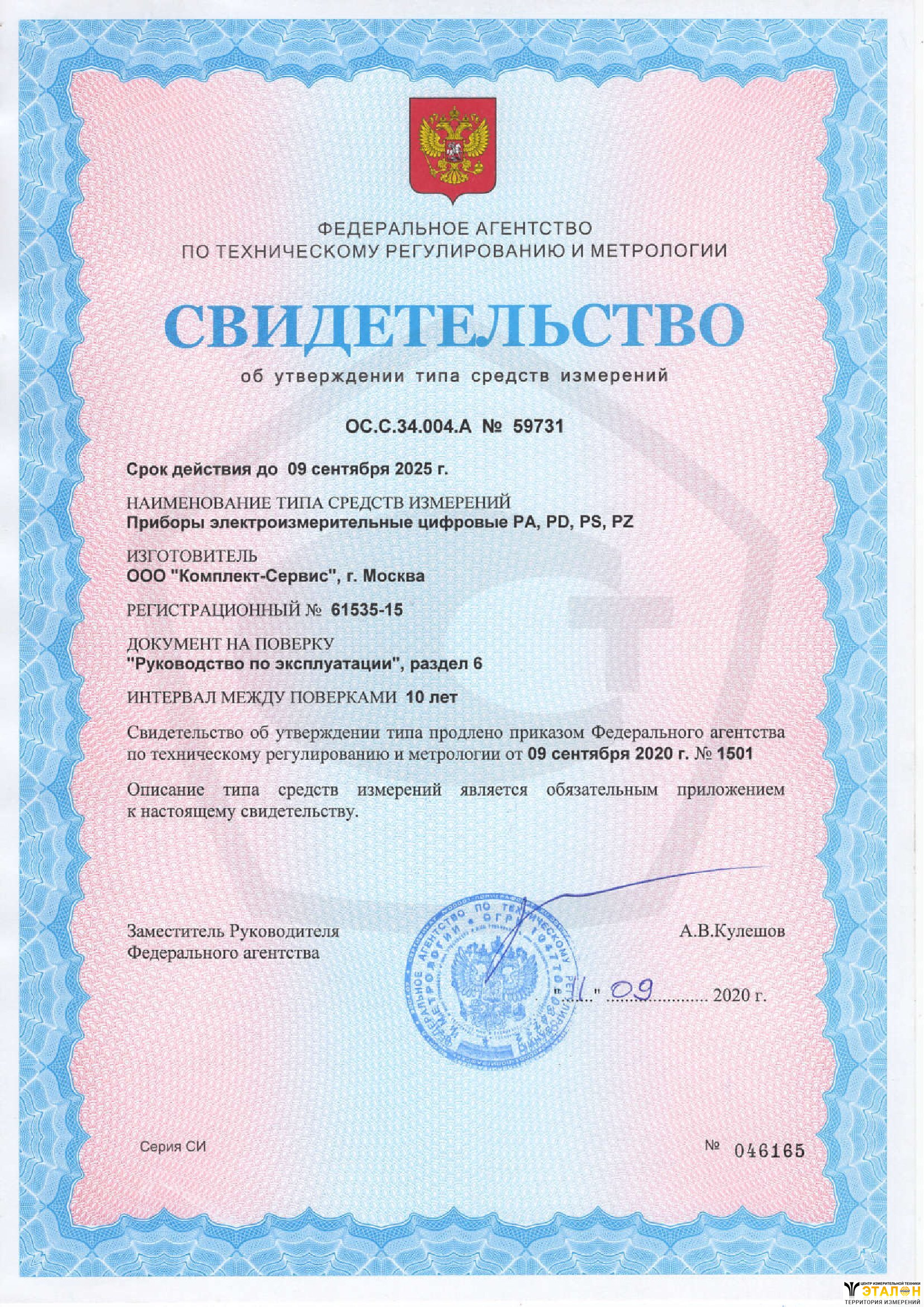

Госреестр РФ
61535-15
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Назначение многофункционального цифрового электроизмерительного прибора PD194PQ-2V4T-1:

Многофункциональные цифровые электроизмерительные приборы PD194PQ-2V4T-1 предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения.

Особенности многофункционального цифрового электроизмерительного прибора PD194PQ-2V4T-1:

  • Одностраничная модификация;
  • Модификация А повышенной точности (с основной погрешностью измерения токов и напряжений не более 0,2% и коэффициента мощности не более 0,5%) имеет фиксированную схему подключения, трех- или четырехпроводную, которая выбирается при заказе и не может быть изменена;
  • На индикаторе отображаются три измеренных величины по выбору заказчика (отображаемые величины указываются при заказе);
  • Порт RS-485, работающий по протоколу Modbus RTU, скорость передачи до 38400 бит/с;
  • Порт Ethernet (протоколы ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP);
  • Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты - 0,1 с, 0,2 с, 0,5 с;
  • Четыре дискретных входа;
  • Три релейных выхода;
  • Трехстрочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
  • Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
  • Вход в меню настройки защищен паролем;
  • Возможна настройка входов тока и напряжения в соответствии с примененными на входах прибора измерительными трансформаторами;
  • Меню также позволяет сменить пароль доступа, ыбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), установить интервал автопрокрутки показаний, выбрать стартовую страницу при включении, настроить аналоговые выходы и цифровой интерфейс, задать режим и параметры работы релейных выходов, выполнить другие настройки;
  • Состояние дискретных входов и релейных выходов может запрашиваться по цифровому интерфейсу;
  • Релейный выход может быть настроен на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или дистанционное управление реле по цифровому интерфейсу;
  • Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях";
  • Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
  • Средняя наработка на отказ - 200000 часов;
  • Средний срок службы - 25 лет.

Технические характеристики многофункционального цифрового электроизмерительного прибора PD194PQ-2V4T-1:

ПараметрЗначение
Измерительные входы
Номинальное значение (1) силы тока, Iн, А0,5; 1,0; 2; 5,0
Номинальное значение (1) линейного UНЛ (фазного UНФ) напряжения, В100 (57,7); 220 (127);
380 (220); (380) (2)
Частота тока и напряжения, Гцот 45 до 55(3)
Допустимая кратковременная перегрузка на измерительных входах напряженияUн в течение 60 с
Сопротивление входа напряжения, МОм, не менее1
Сопротивление входа тока, мОм, не более20
Схема подключения3-фазная 3-проводная или 3-фазная 4-проводная(4)
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, Вот 80 до 270
Мощность, потребляемая от источника питания, ВА, не более5
Время установления рабочего режима после включения питания, мин, не более5
Индикация
Тип индикатора3-строчный светодиодный
Диапазон отображаемых значений:
- токов (А) и напряжений (В),0…9999
- мощностей (Вт, кВт, МВт) (3)-9999…0…9999
Период обновления результатов измерения, с, не более1
Цифровые порты
Порт RS-485Порт (протокол Modbus RTU), скорость от 2400 до 19200 бит/с (5)
Порт Ethernet1 порт, 100Base-T, протокол ГОСТ Р МЭК 60870-5-104 или Modbus TCP
Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты, с0,2; 0,5 (6)
Релейные выходы
Количество3
Нагрузкаактивная, перем. 250 В, 5 А или пост. 30 В, 5 A
Дискретные входы
Количество4
Тип«сухой контакт»
Ток в замкнутом состоянии, мА, не более4
Напряжение в разомкнутом состоянии, В, не более15
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты между цепями питание – входы, питание – выходы, входы – выходы, кВ:2
Климатические условия
Эксплуатация / транспортирование и хранениеТемпература окружающего воздуха, °С-40…+70 / -50…+80
Относительная влажность, %93 при +35 °С, без конденсации влаги
Высота над уровнем моря, м, не более2500
Размеры и масса
Габаритные размеры передней панели, мм120x120
Габаритная длина, мм90
Вырез в щите, мм111x111
Масса прибора, кг, не более0,52
Масса прибора в упаковке, кг, не более0,7

Примечания:

(1) Выбирается при заказе.

(2) Исполнение с номинальным фазным напряжением 380 В не имеет 3-проводной схемы подключения.

(3) По заказу может быть поставлен прибор c периодом обновления результатов измерений в регистрах прибора равным 0,1 секунды. В этом случае частота тока и напряжения на входе прибора должна быть в диапазоне от 48 до 52 Гц.

(4)Для модификации А схема подключения фиксирована.

(5) По заказу может быть устанолен порт со скоростью передачи до 38400 бит/с.

(6) Опции меню. По специальному заказу может быть выпущен прибор с опциями 0,1; 0,2 и 0,5 секунды.

Комплект поставки

Наименование Количество
1. Многофункциональный цифровой электроизмерительный прибор PD194PQ-2V4T-1 1
