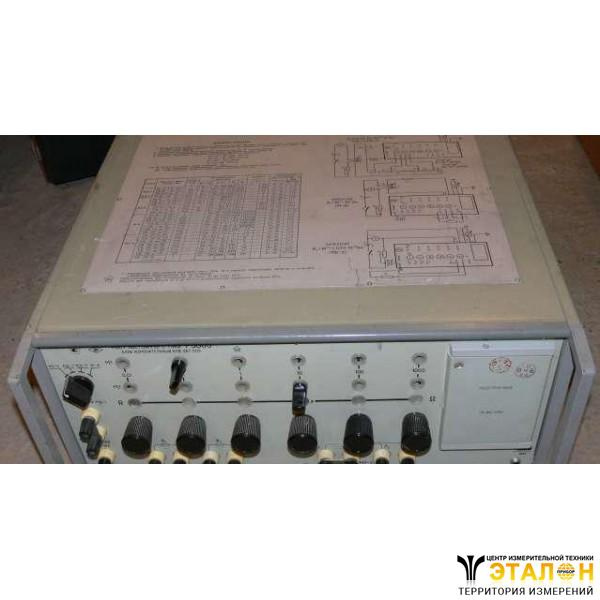

Мост одинарно-двойной Р3009 (Р 3009, Р-3009, p3009, p 3009, p-3009)

Предназначен для измерения в диапазоне от 10^-8Ом до 1,11111 10¹⁰Ом электрического сопротивления на постоянном токе.

Класс точности от 0,1 до 1 в зависимости от диапазона.

Мосты одинарно-двойные Р3009 (в дальнейшем - мосты) уравновешенные с поэлементной поверкой и подстройкой предназначени для измерения в диапазоне от 10^-8Ом до 1,11111 10¹⁰Ом электрического сопротивления на постоянном токе при указанной в табл. 1 температуре окружающего воздуха и относительной влажности не более 80%.

При поставке в районы с тропическим климатом заводское обозначение прибора Мост одинарно-двойной Р3009 должно быть Р3009Т4.1. Подстройку моста Р3009 обязательно производите после получения прибора со склада и установки его в помещении, а также при изменении температуры окружающего воздуха более, чем на величину, указанную в табл. 1.

Технические данные:

Мосты одинарно-двойные Р3009 выпускаются в соответствии с техническими условиями. Диапазоны измерений, соответствующие им классы точности и диапазоны рабочих температур приведены в табл. 1. Мост одинарно-двойной Р3009 состоит из блока измерительного (БИ), автокомпенсатора (АК) и усилителя (У).

Предел допускаемой основной погрешности моста Р3009 (в процентах от номинального значения измеряемого сопротивления) при нормальной температуре эксплуатации и относительной влажности не более 80% не превышает величины, численно равной классу точности моста Р3009 (табл. 1).

Изменение погрешности моста Р3009 в диапазоне рабочих температур, указанных в табл.1, не превышает предела допускаемой основной погрешности при изменении температуры окружающего воздуха:

на каждые 5°С - классы точности 0,01; 0,02; 0,05; на каждые 10°С - классы точности 0,1; 0,2; 0,5.

В качестве нулевого индикатора (НИ) используются блоки АК и У. Блок АК должен устанавливаться в горизонтальном положении. Цена деления шкалы выходного прибора АК соответственно положениям переключателя чувствительности АК составляет:

1 - 10^-1 В/дел;

2 - 10^-2 В/дел;

3 - 10^-3 В/дел;

4 - 10^-4 В/дел;

5 - 10^-5 В/дел;

6 - 10^-6 В/дел;

7 - 10^-7 В/дел;

8 - 10^-8 В/дел.

Время установления показаний выходного прибора АК в диапазоне измерений (0,5-0-0,5) 10^-6В не превышает 4 с. Электрический корректор нуля АК обеспечивает смещение нуля регулировкой "0₁" - не менее 45мкВ, регулировкой "0₂^и - не менее 4,5мкВ, регулировкой "0₃" - не менее 0,15мкВ

Дрейф нуля АК за 90 мин при отпущенной кнопке ИЗМЕРЕНИЕ не превышает 1 мкВ. Колебания указателя выходного прибора АК, вызваны шумами элементов схемы АК, не превышают 0,03 мкВ от пика до пика. Допускаются отдельные выбросы, превышающие указанное значение.

Сопротивление изоляции и электрическая прочность изоляции в диапазоне температур 10-35°С и относительной влажности до 80% - не менее величин, указанных в табл.2. Габаритные размеры блоков моста Р3009 не превышают:

блока БИ - 490 х 210 х 520 мм;

блока АК - 240 х 225 х 150 мм;

блока У - 440 х 210 х 210 мм.

Масса блоков моста Р3009 не более:

блока БИ - 15 кг;

блока АК - 3 кг;

блока У - 8 кг:

Таблица 1

Схема измерения	Диапазон измерений	Класс точности	Рекомендуемые значения
Схема измерения	Диапазон измерений	Класс точности	R_N	R, Ом	М1	М2
Мост двойной (МД-2)	от 10^-8Ом до 10^-7Ом	2	10^-4Ом	10-10²	0,01	0,01
	св. 10^-7Ом до 10^-6Ом	0,2	10^-4Ом	10²-10³	0,01	0,01
	св. 10^-6Ом до 10^-5Ом	0,2	10^-4Ом	10³-10⁴	0,01	0,01
Мост двойной (МД-1)	от 10^-5Ом до 10^-4Ом	0,5	10^-3Ом	10²-10³	0,1	0,1
Мост двойной (МД-2)	от 10^-4Ом до 10^-3Ом	0,2	10^-3Ом	10³-10⁴	0,1	0,1
	св. 10^-3Ом до 10^-2Ом	0,2	10^-2Ом	10³-10⁴	0,1	0,1
	св. 10^-2Ом до 10^-1Ом	0,1	10^-1Ом	10³-10⁴	0,1	0,1
	св. 10^-1Ом до 1Ом	0,1	1Ом	10³-10⁴	0,1	0,1
	св. 1Ом до 10Ом	0,1	10Ом	10³-10⁴	0,1	0,1
	св. 10Ом до 10²Ом	0,1	100Ом	10³-10⁴	0,1	0,1
Мост двойной со встроенным образцовым сопротивлением R=1 Ом (М4)	от 10^-4Ом до 10^-3Ом	1	-	10-10²	0,01	0,01
	св. 10^-3Ом до 10^-2Ом	0,1	-	10²-10³	0,01	0,01
	св. 10^-2Ом до 10^-1Ом	0,5	-	10³-10⁴	0,1	0,1
	св. 10^-1Ом до 1Ом	0,2	-	10³-10⁴	0,1	0,1
	св. 1Ом до 10Ом	0,2	-	10³-10⁴	1	1
	св. 10Ом до 10²Ом	0,2	-	10³-10⁴	10	10
	св. 10²Ом до 10³Ом	0,2	-	10³-10⁴	100	100
Мост одинарный (МО-2)	от 10²Ом до 10³Ом	0,2	-	10³-10⁴	0,1	1
	св. 10³Ом до 10⁴Ом	0,2	-	10³-10⁴	1	1
	св. 10⁴Ом до 10⁵Ом	0,2	-	10³-10⁴	10	1
	св. 10⁵Ом до 10⁶Ом	0,2	-	10³-10⁴	10	10
	св. 10⁶Ом до 10⁷Ом	0,2	-	10³-10⁴	10	100
	св. 10⁷Ом до 1,11111·10⁸Ом	0,2	-	10³-10⁴	100	100
	св. 10⁸Ом до 10⁹Ом	0,5	-	10³-10⁴	100	1000
	св. 10⁹Ом до 1,11111·10¹⁰Ом	1	-	10³-10⁴	1000	1000

Схема измерения	Питание моста		Температура эксплуатации, °С
Схема измерения	U	I	рабочая	нормальная
Мост двойной (МД-2)	-	200А	10-35	10-35
	-	200А	10-35	t±5
	-	15А	10-35	t±5
Мост двойной (МД-1)	-	15А	15-35	t±2
Мост двойной (МД-2)	-	3А	15-35	t±2
	-	2А	15-35	t±2
	-	1А	15-35	t±2
	-	0,3А	15-35	t±2
	-	0,1А	15-35	t±2
	-	0,03А	15-35	t±2
Мост двойной со встроенным образцовым сопротивлением R=1 Ом (М4)	1В(5Ом)	-	10-35	10-35
	1В(5Ом)	-	10-35	t±5
	1В(5Ом)	-	15-35	t±2
	1В(10Ом)	-	15-35	t±2
	1В(10Ом)	-	15-35	t±2
	1В(10Ом)	-	15-35	t±2
	1,5В	-	15-35	t±2
Мост одинарный (МО-2)	1,5В	-	15-35	t±2
	1,5В	-	15-35	t±2
	2В	-	15-35	t±2
	5В	-	15-35	t±2
	15В	-	15-35	t±2
	70В	-	15-35	t±2
	70В	-	10-35	t±5
	100В	-	10-35	10-35

Примечание:

1. t – температура, при которой подстроен мост (из диапазона рабочих температур) но не менее 15 и не более 30°С - для классов точности 0,01; 0,02; 0,05 и не менее 10 и не более 35°С - для остальных классов точности.

2. Для схемы моста М-4 в скобках указана величина добавочного сопротивления.

3. R_N - образцовое сопротивление.

4. R - положение переключателей плеча сравнения моста.

5. М1, М2 - положение штепселей постоянных плеч моста
