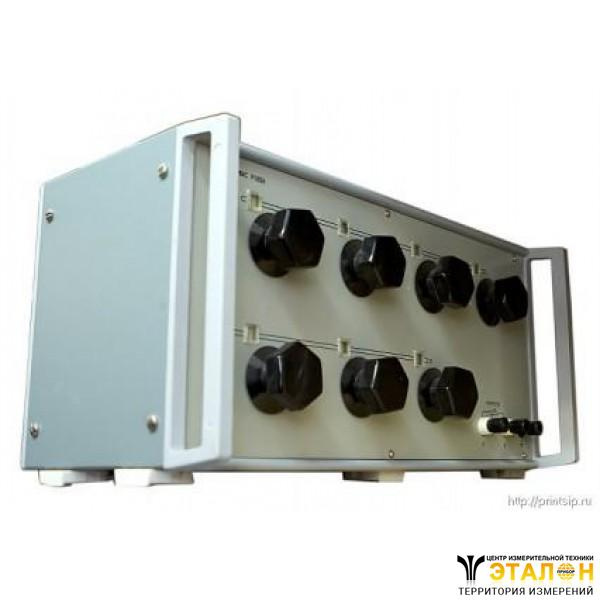

Мера электрического сопротивления постоянного тока многозначная Р3026/1 (Р 3026/1, Р-3026/1, p3026/1, p 3026/1, p-3026/1)
Предназначена для использования в качестве регулируемой меры сопротивления в цепях постоянного тока.
Обеспечивают установку значений сопротивлений с помощью 7 декадных переключателей от 0,01 Ом до 111111,1 Ом.
Класс точности 0,002
Меры электрического сопротивления постоянного тока многозначные (ММЭС Р3026-1) Р3026/1 класса точности 0,002 предназначены для использования в качестве регулируемой меры сопротивления в цепях постоянного тока. ММЭС Р3026/1, предназначенные для поставки в районы с тропическим климатом, должны иметь обозначения: Р3026-1 04.I*.
Технические данные
ММЭС Р3026/1 предназначены для эксплуатации при условиях:
Обозначение ММЭС | Условия применения |
Нормальные | Рабочие |
Температура, °С | Относительная влажность, % | Температура, °С | Относительная влажность, % |
Р3026-1 | 20±0,5 | 60±20 | 20±2 | От 25 до 80 в рабочем диапазоне температур |
ММЭС Р3026/1 обеспечивают установку значений сопротивлений с помощью 7 декадных переключателей от 0,01 до 111111,1 Ом.
Класс точности ММЭС Р3026/1 - 0,002/1,5·10-6 в одном конструктивном исполнении.
Состав декад, Ом: 1 декада - 10x10000 2 декада - 10x1000 3 декада - 10x100 4 декада - 10x10 5 декада - 10x1 6 декада - 10x0,1 7 декада - 10x0,01
Значения номинальной и максимальной мощности рассеивания на ступень 1-ой...5-ой декад:
Наименование характеристики | Значение |
Сопротивление ступени, Ом | От 10000 до 1 |
Номинальная мощность рассеивания на ступень | 0,005Вт |
Максимальная мощность рассеивания на ступень | 0,02 Вт |
Номинальная мощность рассеивания для декад 10x0,1 и 10x0,01 ММЭС Р3026/1 всех классов точности равна 0,01Вт, а максимальная - 0,1Вт. Среднее значение начального сопротивления R0ММЭС Р3026/1, т.е. сопротивление при установке всех декадных переключателей на нулевые показания, измеренное с зажимов 111111,1 Ом не превышает 0,01 Ом.
Вариация начального сопротивления ? R0 не превышает 0,001 Ом. Термоконтактная э.д.с. в измерительной цепи ненагруженной ММЭС Р3026/1 при нормальных условиях применения и установке всех декад ММЭС Р3026/1 на нули не превышает 5 мкВ. Нормируемые значения сопротивления изоляции и электрической прочности изоляции ММЭС Р3026/1:
Проверяемая цепь | Обозначение ММЭС | Точка подключения | Нормируемое значение |
первая | Вторая | Сопротив- ление изоляции, Ом, не менее | Испытате- льное напряже- ние, кВ |
Измерительная цепь | Р3026-1 | Соедине- нные накоротко зажимы «111111,1 Ом» | Зажим «?» | 5 ·1010 | 1,5 |
Предел допускаемой дополнительной погрешности ?t ММЭС Р3026/1, выраженный в процентах от номинального значения включенного сопротивления, при изменений мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность, при нормальных условиях применения и установления состояния теплового равновесия.
Предел допускаемой дополнительной погрешности ММЭС Р3026/1, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и верхним (нижним) значением температуры рабочих условий применения.
Габаритные размеры ММЭС Р3026/1 не более 485x250x240 мм.
Масса ММЭС Р3026/1 не превышает 11 кг.
