Потенциометр Р363-2 (Р-363-2; Р 363-2; p363-2; p-363-2; p 363-2)
Потенциометр Р363-2 - прибор, предназначенный для измерения постоянных напряжений и ЭДС постоянного тока компенсированным методом.
Основные технические характеристики Р363-2:
- класс точности - 0, 002;
- минимальный отсчет по выходному прибору - 0,2мкВ;
- верхний предел измерения - 2,12111В.
Потенциометры Р363-2 применяются в научно-исследовательских учреждениях, поверочных организациях и заводских лабораториях при измерениях на постоянном токе.
Конструкционные особенности Р363-2
Каждый из приборов представляет собой комплект из четырех блоков (измерительную систему), в состав которого входит:
- блок измерительный (БИ) - 490×210×520мм, вес - 14кг;
- автокомпенсатор напряжения (АК), состоящий из блока управления (245×150×470мм, вес - 3кг) и усилителя Ф305.1 (345×255×285мм, вес - 7кг);
- стабилизатор напряжения (СН) - 245×150×470мм, вес 7кг.

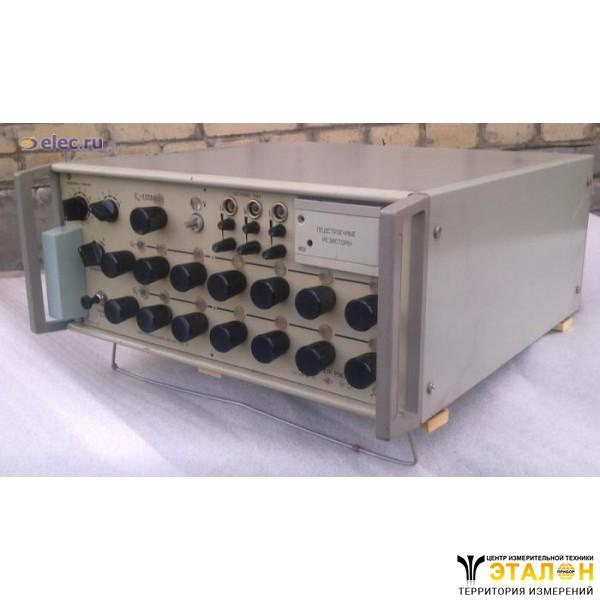

Блок измерительный выполнен по трехконтурной схеме и имеет три независимых (по питанию) контура А, В и С, выводы которых соединены последовательно. Блок имеет два ряда измерительных декад, обеспечивающих поочередное измерение двух неизвестных напряжений, а также снабжен системами автономной проверки и подстройки.
Автокомпенсатор напряжения прибора потенциометр Р363-2 имеет на выходе стрелочный прибор, встроенный в блок управления автокомпенсатора и позволяющий отсчитать разность между измеряемым напряжением и установленным на декадах потенциометра до 0,2 мкВ.
Каждый блок Р363-2 имеет форму параллелепипеда с вертикальной лицевой панелью и соединяется с другими блоками кабелями через разъемы.
В блоке измерительном и блоке управления автокомпенсатором применены малогабаритные переключатели новой конструкции. Блоки смонтированы в металлических корпусах, служащих также электростатическими экранами.
Технические характеристики
- число декад в ряду: 7;
- число рядов декад: 2;
- цена ступени младшей декады: 0,1мкВ;
- основная погрешность показаний: ±(0,002% от отсчета+0,04мкВ).
Потенциометры Р363-2 питаются через стабилизатор напряжения П36-1. Значения пределов напряжения питания рабочих контуров поданы в Таблице 1.
Таблица 1.
Рабочий контур | Значение напряжения, В |
контур А | 2,0 - 3,95 |
контур В | 1,2 - 2,55 |
контур С | 1,00 - 1, 02 |
Предусмотрена возможность питания контуров через зажимы от других источников тока. Питание усилителя Ф305.1 и стабилизатора напряжения осуществляется от сети 220В частотой 50Гц.
