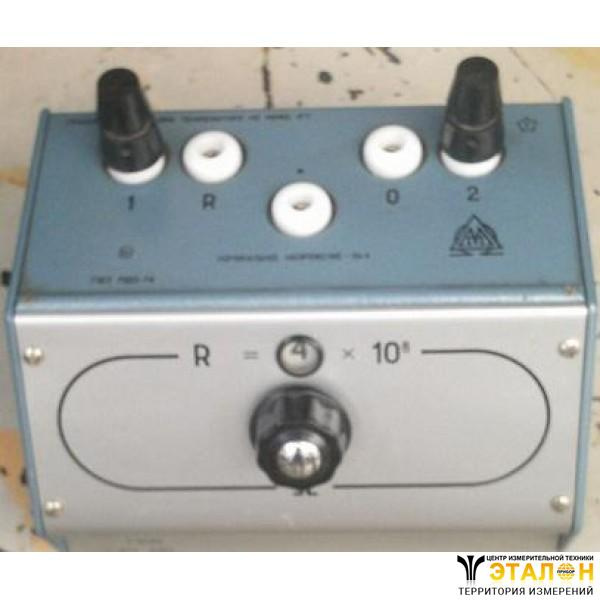

Магазин сопротивления Р4042М измерительный (Р 4042М, Р-4042М, p4042m, p 4042m, p-4042m)
Предназначен для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.
Номинальное сопротивление 108Ом
Номинальное и максимальное напряжение на магазине 3кВ.
Число декад 1
Класс точности 0,1
Магазины сопротивления Р4042М измерительные предназначены для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.
Рабочие условия применения:
температура окружающего воздухе от 10 до 40 °С
относительная влажность воздуха от 25 до 80 % в рабочем диапазоне температур;
атмосферное давление 86-106 кПа, (650-800 мм рт.ст.).
Исполнение - УХЛ, категория 4.2. ГОСТ 15150 - 69.
Магазины Р4042М относятся к восстанавливаемым одноканальным, однофункциональным изделиям.
Технические данные
Основные параметры и коды ОКП магазинов приведены в табл. 1.
Параметры | Р4042М |
Класс точности | 0,1 |
Число декад | 1 |
Число ступеней | 10 |
Номинальное сопротивление, Ом | 108Ом |
Номинальное и максимальное напряжение на магазине, кВ | 3 |
Электрическое сопротивление изоляции между корпусом и электрической цепью магазина в рабочих условиях применения, Ом, не менее | 1·1012 |
Электрическая прочность изоляции испытана напряжением, кВ | 7 |
Габаритные размеры, мм, не более | 215х140х280 |
Масса, кг, не более | 2,2 |
Код ОКП | 42 2513 0235 05 |
Допускаемое отклонение действительного значения сопротивления магазинов Р4042М от номинального не превышает ±0,1% при указанных ниже нормальных условиях применения:
температура окружающего воздуха (20±1) °С;
относительная влажность воздуха (60±20) %;
атмосферное давление (100±4) кПа,(750±30) мм рт.ст.;
ток постоянный;
напряжение - не выше номинального (табл.1).
Предел допускаемой дополнительной погрешности магазинов Р4042М, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления, равен ±0,1 %.
Наработка на отказ магазинов Р4042М в нормальных условиях применения не менее 6000 ч. Средний срок службы не менее 10 лет.
