Меры индуктивности Р593 (Р-593, Р 593, p 593, p-593, p593)
Предназначены для применения в качестве элементов измерительных схем переменного тока частотой от 1кГц до 10000кГц.
Номинальные значения индуктивности мер 0,01мкГн-100мГн
Класс точности 1; 2; 5
Меры индуктивности Р593 (в дальнейшем - меры) однозначные предназначены для применения в качестве элементов измерительных схем переменного тока частотой от 1 до 10000 кГц.
Мерыиндуктивности Р593 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80% при 25°С.
Технические данные
Мерыиндуктивности Р593 соответствуют ГОСТ 21175-75. Номинальные значения индуктивности мер (L), классы точности (К), нормальные частоты (f), фиксированные частоты аттестации, значения максимального тока (I), значения максимального рабочего напряжения (U), наименьшие значения добротности (Q) при частотах f указаны в табл.1. Предел допускаемой основной погрешности, выраженный в процентах от номинального значения индуктивности мер, равен классу точности при следующих нормальных условиях:
температура окружающего воздуха (20±5)°С;
относительная влажность воздуха (65±15)%;
частота нормальная;
значение тока не более максимального с синусоидальной формой кривой и коэффициентом искажения не более 5%;
отсутствуют внешние электрические и магнитные поля, кроме поля Земли.
Погрешность аттестации мер по индуктивности с учетом вышеприведённых требований, указана в табл.2 при условии отклонения частот не более чем на ±0,5%.
Погрешность определения добротности (δ) в процентах или сопротивления переменному току (Δ) в омах с учетом нормальных условий (указанных выше) не превышает:
δ=± ( 0,005Q + 2); (1)
Δ = ± (0,02R + 0,001), (2)
где Q - измеренная добротность меры,
R - измеренное сопротивление меры переменному току, Ом.
Добротность меры Р593 вычисляется по формуле:
Q = (2π·f·L)/R, (3)
где f - частота измерения, Гц;
L - измеренное значение индуктивности, Гн.
Дополнительная погрешность мер Р593 по индуктивности, вызванная отклонением температуры окружающего воздуха от указанной в нормальных условиях до любой температуры в рабочей области температур, не превышает на каждые 10°С изменения температуры половины предела допускаемой основной погрешности.
Изменение сопротивления мер Р593 переменному току или добротности , вызванное отклонением температуры окружающего воздуха от указанной в нормальных условиях до любой температуры в рабочей области температур, не превышает на каждые 10°С изменения температуры значений, выражаемых зависимостями: ±(0,06R + 0,001)Ом; ±0,06 Q соответственно.
Собственная емкость мер Р593 с номинальными значениями индуктивности более 1мкГн не превышает 15пФ. Габаритные размеры, мм, не превышают:
диаметр 100, высота 150 - для L ≥ 1мкГн;
диаметр 40, высота 160 - для L ≤ 0,3мкГн;

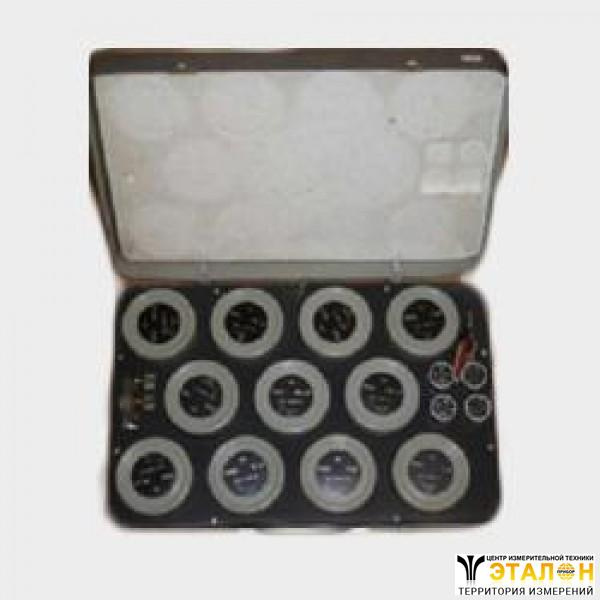

490 х 335 х 185 - чемодана для укладки мер.
Масса каждой меры на превышает 0,7кг.
Масса набора мер Р593 с чемоданом не превышает 15 кг.
Таблица 1.
L | К | f | Фиксированная частота аттестации, кГц | I | U | Q | f’ |
100мГн | 1 | 1кГц | 1; 3; 10; 30 | 0,01А | 5В | 70 | 30кГц |
30мГн | 1 | 1кГц | 1; 3; 10; 30 | 0,01А | 1В | 40 | 30кГц |
10мГн | 1 | 1кГц | 1; 3; 10; 30; 100 | 0,01А | 0,5В | 130 | 100кГц |
3мГн | 1 | 1кГц | 1; 3; 10; 30; 100 | 0,01А | 0,1В | 160 | 100кГц |
1мГн | 1 | 1кГц | 1; 3; 10; 30; 100; 300 | 0,01А | 0,05В | 200 | 300кГц |
300мкГн | 1 | 1кГц | 1; 3; 10; 30; 100; 300 | 0,01А | 0,02В | 140 | 300кГц |
100мкГн | 1 | 1кГц | 1; 3; 10; 30; 100; 300; 1000 | 0,01А | 0,005В | 200 | 1000кГц |
30мкГн | 1 | 1кГц | 1; 3; 10; 30; 100; 300; 1000 | 0,25А | 0,05В | 130 | 1000кГц |
10мкГн | 1 | 1кГц | 1; 3; 10; 30; 100; 300; 1000; 3000 | 0,25А | 0,02В | 210 | 3000кГц |
3мкГн | 1 | 100кГц | 1; 3; 10; 30; 100; 300; 1000; 3000 | 0,25А | 0,5В | 180 | 3000кГц |
1мкГн | 2 | 100кГц | 1; 3; 10; 30; 100; 300; 1000; 3000; 10000 | 0,25А | 0,1В | 200 | 10000кГц |
0,3мкГн | 2 | 100кГц | 1; 3; 10; 30; 100; 300; 1000; 3000; 10000 | 0,5А | 0,05В | - | - |
0,1мкГн | 2 | 0,02В |
0,03мкГн | 5 | 0,005В |
0,01мкГн | 5 | 0,002В |
Таблица 2.
L | Погрешность аттестации мер по индуктивности в процентах при частотах |
нормальной | 1; 3;10 кГц | 30; 100; 300; 1000 кГц | 3000; 10000 кГц |
1кГц | 100кГц |
100мГн-30мкНг | 0,2 | - | 0,2 | 0,3 | - |
10мкГн | 0,2 | - | 0,2 | 0,3 | 1 |
3мкГн | - | 0,2 | 0,2 | 0,3 | 1 |
1мкГн | - | 0,4 | 0,2 | 0,3 | 1 |
0,3мкГн | - | 0,4 | 0,4 | 0,4 | 1 |
0,1мкГн | - | 0,4 | 0,5 | 0,6 | 1 |
0,03мкГн | - | 1 | 1,2 | 1,3 | 2 |
0,01мкГн | - | 1 | 3,2 | 3,2 | 4 |
