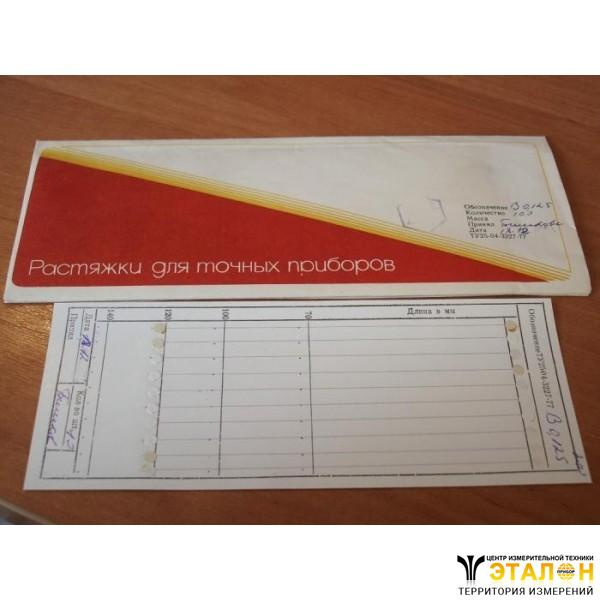

Растяжка ПлСр-20

Растяжки к измерительным приборам ПлСр-20 (ПлСр20, ПлСр 20, Taut suspensions, Rubans de suspension, Spannbander)

Растяжка ПлСр-20 предназначена для крепления подвижной части измерительных приборов.

Применяются как растяжки (подвесы) к амперметрам, вольтметрам, ваттметрам, варметрам, частотомерам, фазометрам, веберметрам, тесламетрам, тестерам, комбинированным приборам, щитовым головкам и другим точным измерительным приборам.

Технические характеристики изделийрастяжки (подвесы) к измерительным приборам ПлСр-20:

Материал растяжки ПлСр-20 - платиново-серебряный сплав.

Существуют следующие типоразмеры растяжек:

ПлСр-20 0,020	ПлСр-20 0,056	ПлСр-20 0,16	ПлСр-20 0,35	ПлСр-20 0,70
ПлСр-20 0,022	ПлСр-20 0,060	ПлСр-20 0,18	ПлСр-20 0,36	ПлСр-20 0,75
ПлСр-20 0,025	ПлСр-20 0,070	ПлСр-20 0,20	ПлСр-20 0,40	ПлСр-20 0,80
ПлСр-20 0,028	ПлСр-20 0,080	ПлСр-20 0,22	ПлСр-20 0,45	ПлСр-20 0,85
ПлСр-20 0,030	ПлСр-20 0,090	ПлСр-20 0,24	ПлСр-20 0,50	ПлСр-20 0,90
ПлСр-20 0,032	ПлСр-20 0,10	ПлСр-20 0,25	ПлСр-20 0,55	ПлСр-20 0,95
ПлСр-20 0,036	ПлСр-20 0,11	ПлСр-20 0,26	ПлСр-20 0,56	ПлСр-20 1,00
ПлСр-20 0,040	ПлСр-20 0,12	ПлСр-20 0,28	ПлСр-20 0,60	ПлСр-20 1,10
ПлСр-20 0,045	ПлСр-20 0,14	ПлСр-20 0,30	ПлСр-20 0,63	ПлСр-20 1,20
ПлСр-20 0,050	ПлСр-20 0,15	ПлСр-20 0,32	ПлСр-20 0,65	ПлСр-20 1,50

Оптимальное натяжение на одну растяжку - 20 гс; 25 гс; 27 гс; 30 гс; 32 гс; 50 гс; 70 гс; 75 гс; 100 гс или другое согласно ТУ.

Момент при длине растяжки 100 мм - согласно ТУ.

В зависимости от применения изготавливаются разных типоразмеров - длиной 33 мм, 50 мм, 70 мм, 100 мм, 120 мм, 140 мм или другой согласно ТУ.

Растяжки платиново-серебряные изготавливают из проволоки в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

Овальность проволоки изделия растяжка ПлСр-20 не должна превышать предельного отклонения. По требованию предприятий электронной и часовой промышлености проволоку изготавливают с овальностью, не превышающей половины предельного отклонения по диаметру.

Поверхность проволоки должна быть чистой и гладкой, без трещин.

Не допускаются поверхностные плевы, риски, раковины, пузыри, вмятины глубиной, превышающей (после контрольной зачистки) предельные отклонения по диаметру.

Допускаются на поверхности проволоки изделия растяжка к измерительным приборам ПлСр-20 покраснения, потемнения, цвета побежалости, а также поверхностные повреждения, не выводящие проволоку при контрольной зачистке за предельные отклонения по диаметру.

Крепление подвижной части на растяжках позволяет выполнить чувствительные приборы с малым противодействующим моментом.

Кроме того, растяжки создают противодействующий момент, возникающий при повороте рамки, и служат для подвода тока к рамке.

Высокая чувствительность изделий растяжки ПлСр-20 получается при малом противодействующем моменте и отсутствии трения в опорах.

Подвес ПлСр-20 обладает высокой коррозионной стойкостью, хорошей электропроводимостью, они немагнитны и сохраняют упругие свойства в процессе эксплуатации прибора и при изменении температуры.

Рекомендуется пайку растяжки производить легкоплавким припоем (Sn - 50%; Pb - 32%; Ca - 18%) с бескислотным флюсом (канифоль, флюсующий лак ЛТИ №2).

Температура паяльника - не выше 150°С.

Не допускается отжиг растяжки и затекание припоя на рабочую часть растяжки:

Места пайки следует тщательно промыть эфиром.

Растяжка должна быть припаяна к держателю без перекосов.

Растяжки выполняются как наружными, так и внутренними.

Изготовитель гарантирует соответствие качества изделий растяжки к измерительным приборам ПлСр-20 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

Растяжки изготавливаются согласно следующих стандартов:

ГОСТ 5.233-69, ТУ25-04-3227-77, ОСТ 25 1196-85.

Если Вам нужна платиновая растяжка (подвес) к вольтметру Э365, Э350, Э545, Д5082, амперметру М903, М906, Ц33, Э539, Д5080, ваттметру Д365, Д5016, варметру Д345, частотомеру Э361, С300, фазометру Д362, веберметру М1119, тесламетру Ф4356 или другому измерительному прибору, обращайтесь в отдел продаж . Всегда будем рады Вам помочь.
