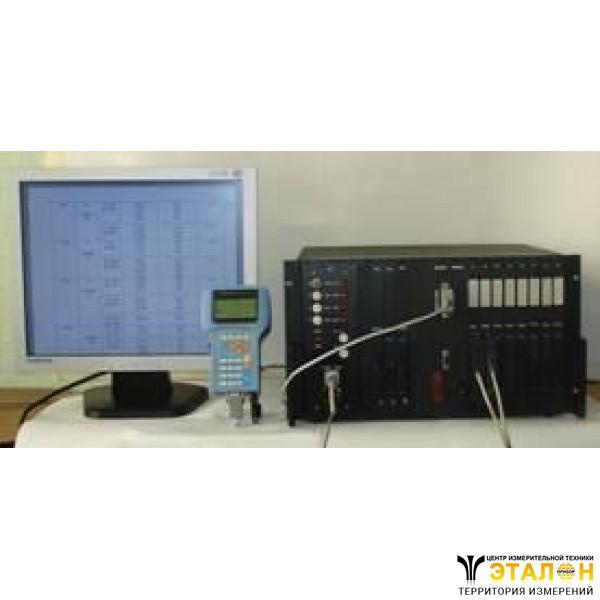

Преобразователи измерительные цифровые многоканальные (МИП) Ш711/1-1, Ш711/2-1, Ш711/1-2, Ш711/2-2
ТУ 25-7514.0133-2003
Многоканальные измерительные преобразователи (МИП) Ш711 применяется в составе АСУ ТП, измерительно-технологических комплексов, а также как автономный измерительный прибор на предприятиях энергетики, металлургии, химической, нефтеперерабатывающей промышленности и других отраслях.
МИП Ш711 выполняет преобразование унифицированных аналоговых электрических сигналов постоянного тока, напряжения от датчиков расхода, давления, уровня и датчиков температуры в кодированный электрический сигнал.С использованием дополнительных устройств возможно подключение к ПЭВМ до 8 МИП. Возможно изготовление модификаций прибора, в томчисле с накопителями информации
Приборы Ш711/2-1, Ш711/2-2 имют искробезопасные входные цепи уровня «iA», имеет маркировку взрывозащиты «[Exia]IIC», соответствует ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 и предназначены для установки вне взрывоопасных зон помещений и наружных установок.
Конструктивно прибор выполнен по модульному типу.
ПРИБОРЫ Ш711/1-1, Ш711/2-1, Ш711/1-2, Ш711/2-2 ОБЕСПЕЧИВАЮТ:
измерение по 80 каналам (любой канал может быть запрограммирован потребителем на любой датчик);
подключение датчиков Q,P,H,U,I и т.п. с унифицированным выходным сигналом постоянного тока, напряжения : 0-5 мА; 0-20 мА; 4-20 мА; 0-100 мВ, 0-500 мВ; Ш711/1-2, Ш711/2-2 дополнительно имеют диапазоны: 0-1 В, 0-2,5 В, 0-10 В.
подключение термопреобразователей сопротивления (ТС) 100П с W100=1,3910, 50П с W100=1,3910, 100М с W100=1,4280, 50М с W100=1,4280, 100М с W100=1,4260 по ГОСТ 6651-94, ТСП гр.21 (R0=46 Ом) с W100=1,3910,.ТСМ гр.23 (Rо=53 Ом) с W100=1,4260 по ГОСТ 6651-78, термопар (ТП) А-1, А-2, А-3(ТВР), В(ТПР), S(ТПП) , K(ТХА), L(ТХК), T(ТМК), М(ТМК), R(ТПП), E(ТХКн), J(ТЖК) по ГОСТ Р 8.585 – 2001; Ш711/1-2, Ш711/2-2 дополнительно термопару ТНН(N) и повышена чувствительность при измерении температуры с помощью термопар А(ТВР), В(ТПР), S(ТПП) с 1 до 0,1 0С.
масштабное преобразование выходного кодированного сигнала;
вычисление и выдачу минимальных, максимальных или средних значений измеряемого сигнала за определенное число измерений;
извлечение квадратного корня из значения выходного кодированного сигнала;
измерение расхода с помощью расходомеров, имеющих унифицированный выходной сигнал 0…100 мВ, 0…5 мА, 0…20 мА, 4…20 мА, максимальное значение расхода «99999» без учета положения запятой;
определение разности результатов измерений по двум каналам, заданным по программе (до 32 пар каналов);
возможность объединения нескольких математических функций на одном измерительном канале;
сравнение результатов преобразования в кодированный сигнал с заданными пределами (уставками) и сигнализацию отклонений (оптоэлектронный ключ, 30В 50мА), общее количество уставок – не более 80, количество уставок, адресуемых одному входному сигналу – до четырёх;
возможность подключения дискретного выхода на любой канал;
преобразование выходного кодированного сигнала в унифицированный аналоговый сигнал постоянного тока (0-5 мА; 0-20 мА; 4-20 мА), количество аналоговых выходов – не более 16;
возможность подключения аналогового выхода на любой канал;
управление аналоговыми и дискретными выходами в режиме «Измерение» как нажатием кнопок на пульте оператора, так и по командам, передаваемым по интерфейсам ИРПР и ИРПС или С2 (RS-232);
программирование всех режимов работы с пульта или от ЭВМ;
печать программы настройки прибора в режиме «Программирование с пульта оператора»;
индикацию результатов преобразования и вычисления на цифровом индикаторе пульта;
предел допускаемого значения основной приведенной погрешности МИП при преобразовании напряжения 0,05%;
предел допускаемого значения основной приведенной погрешности МИП при преобразовании тока 0,1%;
предел допускаемого значения основной приведенной погрешности МИП при преобразовании выходного кодированного сигнала в выходной аналоговый сигнал 0,5%;
пределы допускаемого значения абсолютной основной погрешности МИП при измерении температуры с помощью ТП находятся в пределах от ±0,5 до ±2,20 С в зависимости от типа ТП и диапазона измерения;
пределы допускаемого значения абсолютной основной погрешности МИП при измерении температуры с помощью ТС находятся в пределах от ±0,25 до ±1,000 С в зависимости от типа ТС и диапазона измерения;
коэффициент подавления помех нормального вида должен быть не менее 70 дБ. Допустимая амплитуда помехи равна конечному значению рабочего диапазона изменения входного сигнала;
коэффициент подавления помех общего вида постоянного и переменного тока должен быть не менее
120 дБ. Допустимая амплитуда помехи – 100 В для Ш711/1-1, Ш711/1-2 и 30В для Ш711/2-1 Ш711/2-2;
обмен информацией с ЭВМ, терминальными и печатающими устройствами по стандартным интерфейсам С2(RS 232), ИРПР, ИРПС на расстоянии до 500 метров;
выбор различных кодовых таблиц для вывода информации на печать и по интерфейсам: КОИ7, КОИ8, КОИ8 с изменениями от 1988 г., альтернативной в ОС DOS (ОЕМ 866), альтернативной в ОС WINDOWS (ANSI 1251) (Ш711/1-2, Ш711/2-2 не обеспечивают);
индикацию сбоя питания преобразователя;
остановку и пуск коммутатора в режиме «Измерение» как нажатием кнопок на пульте оператора, так и по командам, передаваемым по интерфейсам ИРПР и ИРПС или С2; (Ш711/1-2, Ш711/2-2 не обеспечивают)
изменение режима связи по ИРПС и С2. Возможные скорости: 19200, 9600, 4800, 2400, 1200 бод.
Возможные комбинации: 7 бит данных, 2стоповых бита, контроль по чётности; 8 бит данных, 1стоповый бит, нет контроля по чётности;
Ш711/1-2 Ш711/2-2 имеют новые функциональные возможности для обработки результатов измерения:
изменение режима связи по ИРПС и С2. Возможные скорости: 19200, 9600, 4800, 2400, 1200 бод;
Возможные комбинации: 7 бит данных, 2стоповых бита, контроль по чётности; 8 бит данных, 1стоповый бит, нет контроля по чётности;
математические: sin, cos, tg, ctg, ln, log, ex;
ПИД - регулятор;
функция расхода среды – реализация рекомендаций ГОСТ 8.583.1-97 «Измерение расхода и количества жидкостей и газов методом переменного перепада давления»;
создание подпрограммы обработки результатов измерений;
внешний интерфейс RS – 485, который позволяет одним компьютером или пультом (применён новый пульт, выполненный на основе программируемого промышленного контроллера) управлять и собирать информацию с нескольких Ш711(до 255 шт.);
новый пульт позволяет:
считывать настройки с Ш711, сохранять их во flash пульта и затем из flash пульта считывать их в Ш711;
программировать настройки Ш711;
просматривать значения, измеряемые на входных каналах Ш711.
Габаритные размеры: преобразователя Ш711 - 483х277х384 мм;
пульта оператора - 130х230х 50 мм.
Масса: преобразователя Ш711 - 22 кг;
пульта оператора – 0,7 кг.
Рабочая температура окружающей среды от 5 до 50 °С.
Пример записи при заказе и в технической документации другой продукции:
«Преобразователь Ш711/2-1, ТУ 25-7514.0133-2003»
Преобразователи измерительные цифровые многоканальные Ш711/1-1, Ш711/2-1 сертифицированы:
1. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ требованиям ГОСТ Р 51350-99 (МЭК 61010-1-90), ГОСТ 22261-94 (раздел 5), ГОСТ Р 51522-99 (МЭК 61326-1-97) (класс А)-№ РОСС RU. МЕ72.Д00015-зарегистрирована органом по сертификации электрооборудования ООО “СИБТЕХСТАНДАРТ”.
2. СЕРТИФИКАТ СООТВЕТСТВИЯ № РОСС RU.ГБ05.В01146 МИП Ш711/2-1.
3. СЕРТИФИКАТ RU.C.34.051.A № 17575 ГОССТАНДАРТА РОССИИ об утверждении типа средств измерений.
