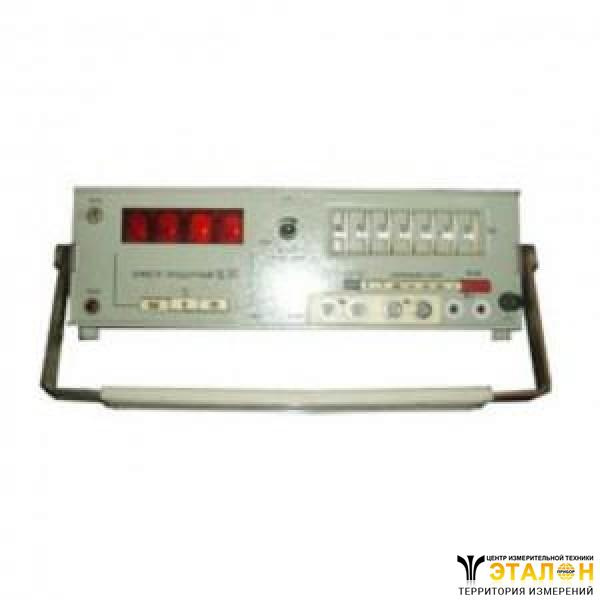

Омметр Щ30 (Щ-30, Щ 30)
Предназначен для определения относительного отклонения измеряемого сопротиления (в диапазоне от 10 Ом до 100 МОм) от установленого номинального значения.
Пределы допускаемой погрешности от ±0,01 до ±0,5.
Ручной, автоматический, дистанционный запуск измерения.

Омметры Щ30 процентные цифровые постоянного тока предназначены для определения относительного отклонения измеряемого сопротивления (в диапазоне от 10 Ом до 10⁸Ом) от установленного номинального значения при температуре окружающего воздуха от 10 до 35°С и относительной влажности воздуха не более 80% при температуре 25°С.

Омметры Щ30 поставляются в тропическом исполнении для работы при температуре окружающего воздуха от 10 до 35°С в помещениях с кондиционированным или частично кондиционированным воздухом. При этом заводское обозначение прибора Щ30 04.1**.

Результат измерения отображается на отсчетном устройстве в виде трехзначного десятичного числа, знаков "+" или "-" и десятичной запятой (точки).

Регистрация результатов измерения (в случае необходимости) осуществляется путем подключения внешней цифропечатающей машинки типа ЭУМ-23 (или ЭУМ-46), для которой необходим источник питания постоянного тока (30В, 1А).

Цифропечатающие машинки ЭУМ-23 и источник питания к ним заводом не поставляются.

Технические данные

Пределы номинальных величин измеряемых сопротивлений, пределы процентного отклонения и погрешности измерения при нормальных условиях эксплуатации омметра Щ30 приведены в табл.1.

Таблица 1

Пределы процентного отклонения (ППО) измеряемых сопротивлений от номинального значения	Диапазон измеряемых сопротивлений, Ом	Предел допускаемой основной погрешности, %
	Диапазон измеряемых сопротивлений, Ом	с внешним образцовым сопротивлением (R_N)	со встроенным магазином сопротивления (Rм)
от ,±0,000 до ±0,199	от 10 до 999,99	±0,02	-
от ,±0,000 до ±0,199	от 10³ до 999999	±0,01	-
от ±0,00 до ±1,99	от 10 до 99,999	±0,05	-
	от 10² до 999,99	±0,05	±0,05
	от 10³ до 999999	±0,05	±0,05
	от 10⁶ до 9999999	±0,05	±0,10
	от 10⁷ до 10⁸	±0,50	±0,50
от ±00,0 до ±19,9	от 10 до 99,999	-	-
	от 10² до 999,99	-	± 0,5
	от 10³ до 999999	-	± 0,5

Нормальными условиями эксплуатации омметра Щ30 являются следующие:

1) температура окружающего воздуха (20±5)°С для диапазона измерений от 10⁷ до 10⁸на пределе процентного отклонения ±1,99% и всех диапазонов измерении при процентном отклонении ± 19,9%; (20±2)°С - для остальных диапазонов;

2) относительная влажность воздуха (65 ± 15)%;

3) атмосферное давление (750±30) мм. рт. ст. (100±4) кПа;

4) напряжение питания (220±4,4)В;

5) частота питающего переменного тока (50±1)Гц;

6) содержание гармоник не более 5%.

Постоянная времени измеряемого сопротивления не должна быть более 4·10^-3 с., 0,4·10^-3с. и 0,1·10^-3соответственно для пределов процентного отклонения ±19,9; ±1,99 и ±0,199.

Время одного измерения без регистрации результата измерения не превышает 0,6 с., с регистрацией на машинке ЭУМ-23 - 1 с.

Мощность, выделяемая на измеряемом сопротивлении, не превышает 0,03Вт при измерении сопротивлений от 30 до 10⁸Ом и 0,1Вт при измерении сопротивлений от 10 до 30 Ом

В омметре предусмотрены следующие режимы работы:

1) единичный запуск вручную, осуществляемый нажатием кнопки "ПУСК";

2) автоматический запуск с плавной регулировкой выдержки времени между измерениями от (2±1) до (20±10)В;

3) дистанционный запуск, осуществляемый кратковременным (не менее 20 мс) замыканием двух контактов 15, 13 разъема 1 ЦПМ.

Изменение показаний омметра при изменении напряжения питающей сети на плюс 10 или минус 15% от номинального значения (220 В) не превышает половины значения предела допускаемой основной погрешности.

Омметр Щ30 сохраняет свои характеристики при крайних температурах рабочих условий применения от 10 до 35 °С. Наибольшее допустимое изменение погрешности омметра Щ30, вызванное изменением температуры окружающей среды от нормальной до любой температуры в пределах от 10 до 35 °С на каждые 10 °С не более значений, указанных в табл. 1а.

Таблица 1а

Диапазон измеряемых сопротивлений Rх, Ом	Наибольшее допускаемое изменение погрешности омметра в долях от предела допускаемой основной погрешности
	с внешней образцовой мерой R_N		с встроенным магазином сопротивления Rм
	±0,199	±1,99	±1,99	±19,9
от 10 до 99,999	1,0	1,0	-	-
от 10² до 999999	1,0	1,0	1,0	0,5
от 10⁶ до 9999999	-	1,0	0,5	0,5
от 10⁷ до 10⁸	-	0,5	0,5	0,5

Омметр Щ30 допускает непрерывную работу в течение 8 ч не включая время установления рабочего режима. После непрерывной 8 часовой работы омметр Щ30 должен выключаться на время не менее 1 ч.

Изоляция между корпусом и изолированной от корпуса по постоянному току цепью сетевого напряжения выдерживает в нормальных условиях применения в течение 1 мин напряжение переменного тока частотой 50 Гц, действующее значение которого 1,5 кВ.

Сопротивление изоляции между корпусом омметра и изолированной от него по постоянному току цепью сетевого питания не менее 100 МОм в нормальных условиях применения.

Питание омметра Щ30производится от сети переменного тока частоты (50±1) Гц напряжением (220 +22/-33)В. Мощность, потребляемая омметром от сети, не превышает 30 ВА при напряжении питания 242 В. Габаритные размеры омметра Щ30 в настольном исполнении не превышают: ширина l= 317 мм, высота Н = 120 мм, глубина В = 320мм. Масса омметра не более 8 кг.

Также этот прибор может иметь другие названия: мегаомметр Щ30, мегомметр Щ30, мегометр Щ30, мегаометр Щ30, мегаметр Щ30, мегоомметр Щ30, омметр Щ30.
