TriRAPTOR - многофункциональный комплекс прогрузки трехфазным первичным током, 3х3 кВА, до 3х9.500 А
Цена:
по запросу
Общая стоимость 0 руб.
Характеристики
Гарантия
12 месяцев
Интервал поверки
24 месяца

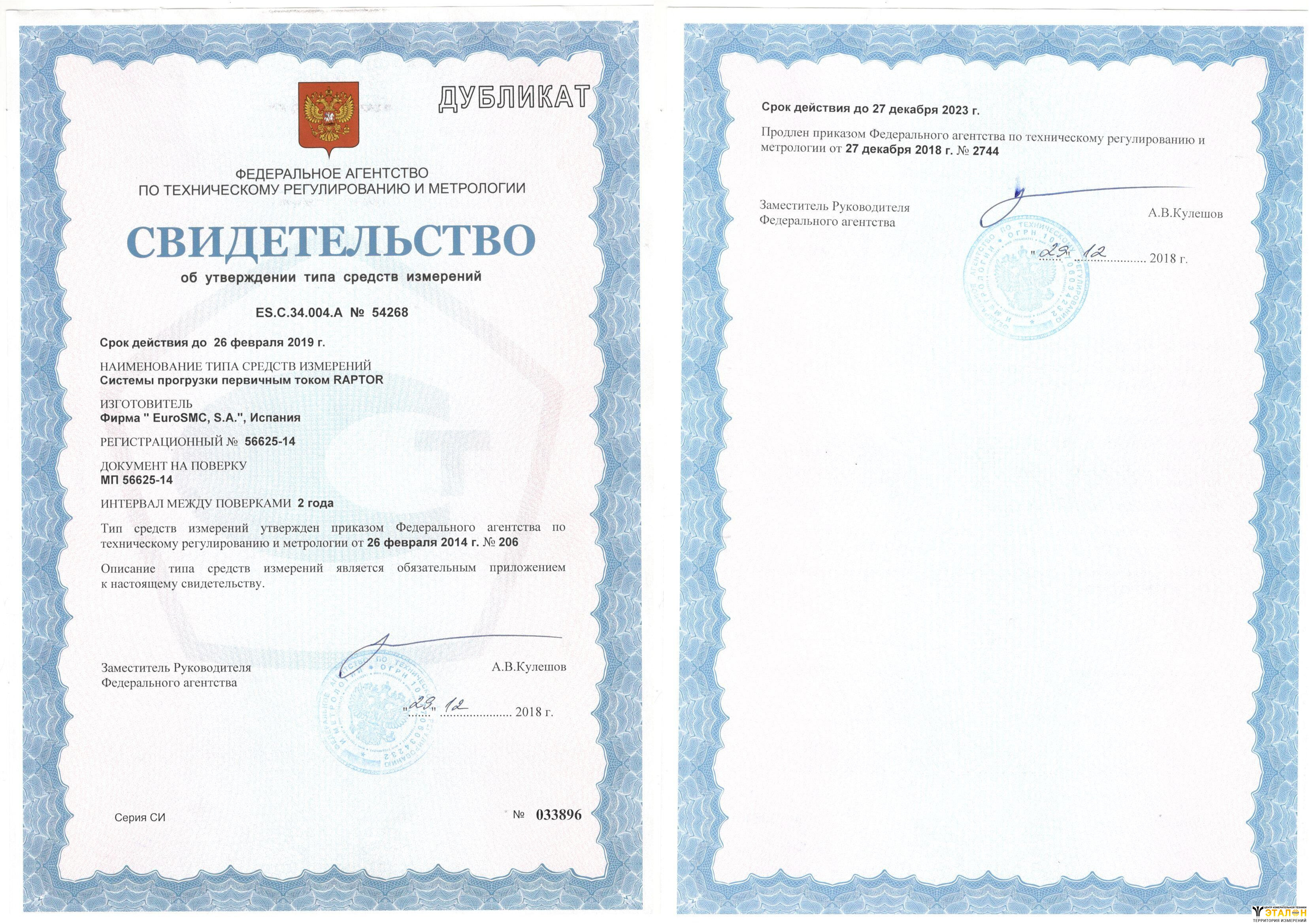

Госреестр РФ
56625-14
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Описание многофункционального комплекса прогрузки прогрузки трехфазным первичным током TriRAPTOR:
Три силовых модуля RAPTOR MS могут быть объединены в единую систему TriRAPTOR для первичных испытаний трехфазным стабилизированным током.
Примеры применения многофункционального комплекса прогрузки прогрузки трехфазным первичным током TriRAPTOR:
Реле защиты двигателя. Современные системы защит обладают огромным количеством настроек и имеют питание от сети, поэтому их сложно протестировать однофазным током. TriRAPTOR обеспечивает стабилизированный и точный трехфазный канал с выходным током до 9 кА и с углом 120º между фазами, а также может определять время срабатывания реле защиты.
Тестирование высоковольтных выключателей. При помощи трехфазного комплекса прогрузки первичным током TriRAPTOR появилась возможность тестирования высоковольтных выключателей по всем 3-м фазам одновременно. Время срабатывания выключателя автоматически измеряется, даже если нет доступа к тестированию реле защиты.
Ввод силовых подстанций в эксплуатацию. Подключив трехфазный выходной канал системы TriRAPTOR к шине подстанции и подав заданный ток, оператор может быстро и безопасно проверить настойку всей системы в целом:
- Целостность цепи;
- Коэффициент трансформации и полярность ТТ;
- Подключение вторичного оборудования;
- Последовательность фаз;
- Настройки реле защиты;
- Заземление.
Технические характеристики многофункционального комплекса прогрузки прогрузки трехфазным первичным током TriRAPTOR:
| Параметр | Значение | |
| Силовой модуль RAPTOR MS (3 шт. на систему) | ||
| Канал высокого тока | ||
| Ток | Напряжение | |
| Без нагрузки (0% I макс.) | 0-1,20 В АС-непрерывно | |
| 3,8 кА (25% I макс.) | 0-0,81 В АС-непрерывно | |
| 7,5 кА (50% I макс.) | 0-0,42 В АС-3 мин | |
| 9,5 кА (I макс.) | 0-0,22 В АС – 3 сек | |
| Частота | 20 – 400 Гц | |
| Канал низкого тока | ||
| Ток | 0-35 А АС | |
| Напряжение | 0 – 200 В АС | |
| Частота | 20-400 Гц | |
| Изолированный выход | Да | |
| Защита | Предохранитель | |
| Измерения | ||
| Вторичный ток | Для канала высокого тока | |
| Диапазон | 0-1 кA АС, 0-15 кA АС | |
| Разрешение | 1 A АС, 10 A АС | |
| Точность | ±0.2% | |
| Фазовый угол | ±0.25º | |
| Амперметр / милливольтметр | ||
| Диапазон амперметра | 0 – 0,2 / 0 - 2 / 0 - 20 A АС | |
| Разрешение амперметра | 0,1 мА АС, 1 мА АС, 10 мА АС | |
| Импеданс амперметра | <10 мΩ | |
| Диапазон вольтметра | 0-30 мВ АС, 0-0, 3 В АС, 0-3 В АС | |
| Разрешение вольтметра | 0,015 / 0,15 / 1,5 мВ АС | |
| Импеданс вольтметра | >3000 KΩ | |
| Диапазон частоты | 20 - 400 Гц | |
| Точность | ±0.1% | |
| Фазовый угол | ±0.25º | |
| Изолированный вход | Да | |
| Вольтметр | ||
| Диапазон | 0 - 0.2 / 0 - 2 / 0 - 20 / 0 - 300 В АС | |
| Разрешение | 0,1 мВ АС, 1 мВ АС, 10 мВ АС, 0,15 В АС | |
| Импеданс | >120 KΩ | |
| Диапазон частоты | 20 – 400 Гц | |
| Точность | ±0.1% | |
| Фазовый угол | ±0.25º | |
| Изолированный вход | Да | |
| Бинарный вход | ||
| Тип | Сухой контакт/напряжение | |
| Уровни | 1,5 В, 15 В; U макс. 250 В АС | |
| Разрешение время | 1 мс | |
| Изолированный вход | Да | |
| Коммуникация | ||
| 2 RS-485 | Для подключения блока управления к силовому блоку | |
| 2 ИК-порт | Для беспроводной связи блоков | |
| Общее | ||
| Питание | 230 В ±10%, 50/60 Гц | |
| Вес | 35 кг | |
| Размеры | 550 x 440 x 230 мм | |
| Температура рабочая | 0-50 Cº | |
| Температура хранения | -25 до + 70 Cº | |
| Индукционное отверстие | 85 мм | |
| Транспорт | Колеса, складная ручка | |
| Модуль управления RAPTOR 3HH | ||
| Управление | ||
| Экран | Сенсорный, цветной, 7 дюймов | |
| Ручка управления | Вращение + нажатие | |
| LED индикаторы | Связь, питание, неисправность | |
| Коммуникация | ||
| RS-485 | Для связи с силовым блоком | |
| USB | Для связи с ПК | |
| RJ-45 | Для подключения к интернет для обновления ПО | |
| ОС | Windows CE | |
| Общее | ||
| Питание | От силового блока / адаптер 5 В DC | |
| Вес | 1 кг | |
| Размеры | 224 x 164 x 40 мм | |
| Корпус | Сверх прочный ABS, нескользящая поверхность, магнит-крепление | |
| Сумка | Мягкий нейлон | |
| Кабель подключения | 5 м | |
| Соответствие | Стандарты СЕ, IEC, ISO-9001 | |
Комплект поставки
Комплект поставки TriRAPTOR
| № | Наименование | Количество |
| 1 | RAPTOR 3HH модуль управления | 1 |
| 2 | RAPTOR MS силовой модуль | 3 |
| 3 | CBL-PWR-RAP кабель питания | 3 |
| 4 | CBL-SET-RAP полный комплект измерительных кабелей | 1 |
| 5 | BAG13 сумка нейлон RAPTOR | 3 |
| 6 | BAG14 сумка нейлон RAPTOR 3HH | 1 |
| 7 | CBL3M-RAP ультра-гибкий кабель 120мм2 х 3 м | 6 |
| 8 | RAP-ACC1 соединительный терминал на 4 кабеля (пара) | 1 |
| 9 | RAPTOR Sync программное обеспечение | 1 |
| 10 | Заводской сертификат калибровки | 1 |
| 11 | Руководство по эксплуатации на русском языке | 1 |
Дополнительная комплектация TriRAPTOR:
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | CBL3M-RAP ультра-гибкий кабель 120 мм2 х 3 м |
| 2 | CBL6M-RAP ультра-гибкий кабель 120 мм2 х 6 м |
| 3 | CBL9M-RAP ультра-гибкий кабель 120 мм2 х 9 м |
| 4 | RAP-HCC токовые струбцины (пара) |
| 5 | RAP-CASE транспортировочный кейс на колесах |
