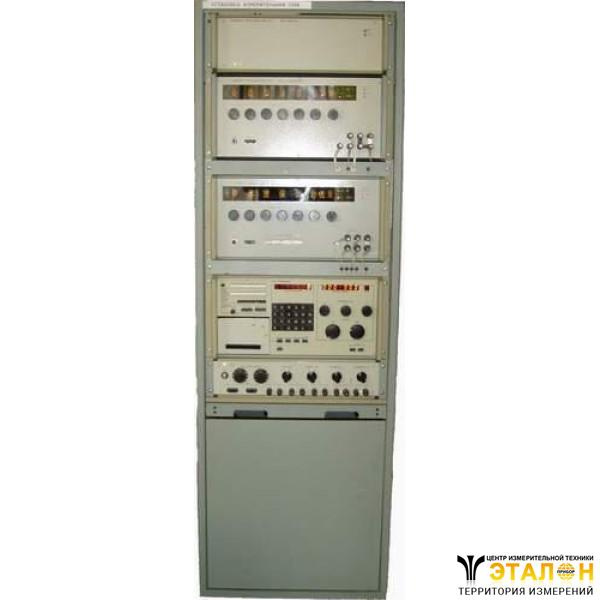

Установка измерительная У358 (У 358, У-358,y358,y 358, y-358)
Предназначена для обеспечения высокопроизводительной поверки на постоянном токеаналоговых амперметров, вольтметров и ваттметров, а также для поверки цифровых приборов того же назначения.
Обеспечивает поверку на постоянном токе:
1) вольтметров в интервале конечных значений диапазонов измерений от 12,5мВ до 106В от калибратора программируемого типа П320
2) амперметров в интервале конечных значений диапазонов измерений от 0,125мА до 10А от калибратора тока программируемого П321
3) микроамперметров в интервале конечных значений диапазонов измерений от 0,1мкА до 100мкА с входным сопротивлением не более 104Ом
4) милливольтметров в интервале конечных значений диапазонов измерений от 0,1мВ до 10мВ с входным сопротивлением не менее 100 Ом
5) ваттметров в интервале конечных значений диапазонов измерений по току от 0,125 ·10-3А до 10А, по напряжению от 12,5мВ до 1000В от калибраторов П320 и П321.
Установки измерительные типа У358 предназначены для обеспечения высокопроизводительной поверки на постоянном токе аналоговых амперметров, вольтметров и ваттметров, а также для поверки цифровых приборов того же назначения.
Установка У358 измерительная предназначена для эксплуатации при температуре от 10 до 35°С и относительной влажности воздуха не более 80% при температуре 25°С. Установка измерительная У358, поставляемая районы с тропическим климатом (условное обозначение У358 04.1**), предназначена для работы в помещениях с кондиционированным воздухом при температуре 10-35°С и относительной влажности воздуха не более 80% при температуре 25°С.
Питание установки У358 - от сети переменного тока напряжением 220В и с частотой 50 Гц, по требованию заказчика установка, поставляемая на экспорт, может быть изготовлена для питания от сети частотой 60 Гц.
Технические данные:
Установка У358 измерительная обеспечивает поверку на постоянном токе:
1) вольтметров в интервале конечных значений диапазонов измерений от 12,5мВ до 106В от калибратора программируемого типа П320 (далее - калибратор П320).
Технические характеристики установки У358 соответствуют техническим данным, используемого в этом интервале калибратора П320 (см. техническое описание и инструкцию по эксплуатации калибратора П320);
2) амперметров в интервале конечных значений диапазонов измерений от 0,125мА до 10А от калибратора тока программируемого П321 (далее - калибратор П321). Технические характеристики установки соответствуют техническим данным используемого в, этом интервале калибратора П321 (см. техническое описание и инструкцию по эксплуатации калибратора П321)
3) микроамперметров в интервале конечных значений диапазонов измерений от 0,1мА до 100мА с входным сопротивлением не более 104Ом от калибратора П320 с использованием встроенного в установку добавочного сопротивления равного 1МОм;
4) милливольтметров в интервале конечных значений диапазонов измерений от 0,1 до 10мВ с входным сопротивлением не менее 100 Ом от калибратора П321 с использованием встроенной в установку катушки электрического сопротивления измерительной номинального значения 0,001Ом;
5) ваттметров в интервале конечных значений диапазонов измерений по току от 0,125 ·10-3А до 10 А, по напряжению от 12,5мВ до 1000В от калибраторов П320 и П321.
БУ (блок управления) установки У358 обеспечивает в соответствии с введенной посредством кнопочных и рычажных переключателей информацией автоматическое выполнение следующих операций:
1) подключение к информационной магистрали нужного калибратора;
2) расчет и подачу на калибратор управляющего кода в соответствии с конечным значением диапазона измерений, числом поверяемых отметок шкалы, номером поверяемой отметки;
3) расчет и подачу на калибратор управляющего кода в соответствии со знаком и величиной поправки к показаниям поверяемого прибора;
4) внесение в протокол поверки с помощью цифропечатающего устройства (ЦПУ) номера поверяемой отметки, знака и величины поправки в долях деленияшкалы поверяемого прибора и погрешности в долях класса;
5) индикацию на световом табло вводимой числовой информации и результата поверки;
6) подачу светового сигнала о несоответствии поверяемого прибора классу точности при технологическом коэффициенте равном 1 или 0,8;
7) автоматическое переключение номера поверяемой отметки.
Пределы допускаемых значений основных погрешностей установки У358 соответствуют указанным в табл. 1. Предел допускаемых значений основных погрешностей установкипри поверке приборов в интервале конечных значений диапазонов измерений от 12,5мВ до 1000В и от 0,125мА до 10А определяются характеристиками калибраторов П320 и П321 соответственно.
Предел допускаемых значений основных погрешностей установки У358 при поверке приборов в интервале конечных значений диапазонов измерений от 0,1 до 10мВ выражаются суммой пределов допускаемых значений основной погрешности калибратора П321, катушки электрического сопротивления и термоЭДС.
ТермоЭДС Ет на зажимах "мВ" установки в положениях переключателя ПОЛЯРНОСТЬ А "1" и "11" не превышает 0,1мкВ.
Ет=(Ет1+Ет2)/2 - безразмерная величина, численно равная полусумме термоЭДС в микровольтах, где Ет1,Ет2 – термоЭДС на зажимах "мВ" установки в положениях "I" и "II" (соответственно) переключателя ПОЛЯРНОСТЬ А с учетом знака. ?нэ и ?RN - величины, численно равные классам точности нормального элемента и меры электрического сопротивления, применяемых при калибровке калибраторов П320 и П321.
Пределы допускаемых значений основных погрешностей установки У358 приповерке приборов в интервале конечных значений диапазонов измерений от 0,1мкА до 100мкА выражаются суммой пределов допускаемых значений основной погрешности калибратора П320 и погрешности добавочного сопротивления блока коммутации.
Основная погрешность добавочного сопротивления блока коммутации, равного 1МОм, не превышает ±300 Ом. Пределы допускаемых значений основных погрешностей установки У358при поверке ваттметров равны сумме пределов допускаемых значений основных погрешностей установленного тока и напряжения согласно табл. 1.
Установка измерительная У358 обеспечивает в рабочих условиях применения требуемые характеристики по истечении времени установления рабочего режима. Время установления рабочего режима установки ни более 1 час. Продолжительность непрерывной работы установки без учета времени установления рабочего режима не менее 8ч. Время перерыва до повторного включения не менее 1 ч.
Установка измерительная У358 теплоустойчива при температуре 35 °С и холодоустойчива при температуре 10 °С. Предел допускаемого значения дополнительной погрешности установки при поверке приборов в интервале конечных значений диапазонов измерений от 12,5мВ до 1000В и от 0,125 мА до 10 А, вызванной изменением температуры окружающего воздуха от температуры, при которой произведена калибровка калибраторов П320 и П321. до любой температуры в пределах рабочих температур на каждые 10 °С определяется характеристиками калибраторов П320 и П32І, соответственно.
Предел допускаемого значения дополнительной погрешности установки У358 при поверке приборов в интервале конечных значений диапазонов измерений от 0,1мВ до 10мВ и от 0,1 до 100 мкА, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур на каждые 10 °С равен пределу допускаемого значения основной погрешности.
Время установления калиброванной величины на выходных зажимах установки определяется временем установления калибраторов и не превышает 5с. Электрическое сопротивление между клеммой "?" и корпусом установки У358 не более 0,5Ом. Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями выдерживает в течение 1 мин. действие испытательного напряжения, действующее значение которого соответствует указанному в табл.2.
Сопротивление изоляции между корпусом и изолированным от корпуса по постоянному току электрическими цепями соответствует значениям, указанным в табл. 2. Мощность, потребляемая установкой У358 от сети, при номинальном напряжении сети, не превышает 500 ВА. Габаритные размеры установки не превышают 1885х810x580 мм. Масса установки не более 190 кг.
Таблица 1.
Конечное значения диапазонов калиброванных токов и напряжений | Предел допускаемых значений основной погрешности установки |
0,1мВ | ±(10-3?Ік0,1 + 106)мкВ |
1мВ | ±(?Ік1 + 106?RN+Ет)мкВ |
10мВ | ±(?Ік10 + 107?RN+Ет)мкВ |
от 12,5мВ до 100мВ | ±(0,05Uк + 10)мкВ |
1В | ±(30Uк + 10)мкВ |
10В | ±(20Uк + 40)мкВ |
100В | ±(40Uк + 500)мкВ |
1000В | |
до 600В | ±(0,04Uк + 5)мВ |
Свыше 600В | ±(0,05Uк + 5)мВ |
0,1мкА | ±(10-3?Uк0,1 + 0,03)нА |
1мкА | ±(10-3?Uк1 + 0,3)нА |
10мкА | ±(10-3?Uк10 + 3)нА |
100мкА | ±(10-3?Uк100 + 30)нА |
от 0,125мА до 1мА | ±[10·Ік(0,005+ ?нэ + ?RN)+0,01]мкА |
10мА | ±[10·Ік(0,005+ ?нэ + ?RN)+0,1]мкА |
100мА | ±[10·Ік(0,005+ ?нэ + ?RN)+ 1]мкА |
1А | ±[10·Ік(0,01+ ?нэ + ?RN)+0,05]мА |
10А | ±[10·Ік(0,01+ ?нэ + ?RN)+0,5]мА |
Примечание.
I·?Iк0,1; ?Iк1; ?Iк10 (?Uк0,1; ?Uк1; ?Uк10; ?Uк100) - безразмерная величина, численно равная значению предела допускаемого значения абсолютной основной погрешности калибратора П321 (П320) на конечных значениях l00мA, 1А и 10А, соответственно (100мВ, 1В, 10В и 100В ,соответственно)
Iк (Uк) - безразмерная величина, численно равная установленному значению калиброванного тока в миллиамперах и амперах на соответствующих конечных значениях (значению калиброванного напряжения в милливольтах на конечном значении 100мВ, в вольтах - на остальных конечных значениях) .
?RN - величина, численно равная установленному значению абсолютной погрешности (в Омах) катушки электрического сопротивления с номинальным значением сопротивления 0,001Ом класса точности 0,01 с нестабильностью 0,002% за год (встроена в установку).
Таблица 2.
Участки схемы, между которыми измеряется сопротивление изоляции и испытывается ее электрическая прочность | Сопротивление изоляции, Ом, не менее | Испытательное напряжение, кВ |
Первый участок | Второй участок | постоянного тока | перемен- ного тока частотой 50 Гц |
Соединенные вместе зажимы для подключения вольтметров (четыре зажима) | Зажим «?» | 109 | 3 | - |
Сеть 220В | Зажим «?» | 108 | - | 1,5 |
Соединенные вместе зажимы для подключения амперметров и милливольтметров | Зажим «?» | 109 | - | - |
