Мост постоянного тока УМВ
Также этот прибор может называться: ymb
УМВ мост постоянного тока предназначен для:
- измерения сопротивлений по схеме моста Уитстона;
- кабельных измерений по схеме Варлея;
- кабельных измерений по схеме Мюррея;
- включения в электрическую схему в качестве магазина сопротивлений.
Точность измерений - до 0,5%.

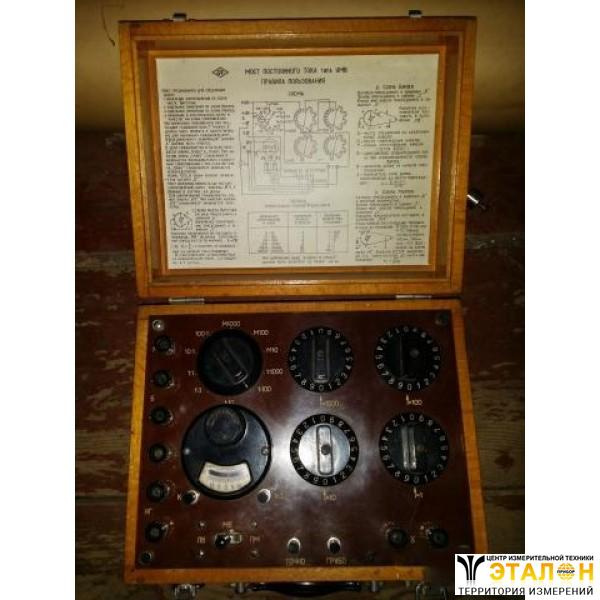

Все детали моста УМВ смонтированы на гетинаксовой панели, которая помещена в ящик. Все плечи смонтированы на пластмассовых деталях, куда впрессованы контакты.
Плечо сравнения моста представляет собой магазин сопротивлений, который состоит из четырех декад 1’100 Ом, 1’10 Ом, 1’1 Ом, которые соединяются последовательно.
Сравнительное плечо дает возможность включать сопротивления от 1 Ом до 9999 Ом ступенями в 1 Ом.
Отношение плеч моста УМВ устанавливается с помощью переключателя в положения 1:1000, 1:100, 1:10, 1:3, 1:1, 10:1, 100:1.
При измерении с помощью моста постоянного тока УМВ можно пользоваться внутренним и внешним гальванометром.
При использовании гальванометра рекомендуются следующие режимы работы мостов УМВ:
Измерямое сопротивление, Ом | Напряжение батареи, В | Положение переключателя плеч отношений |
от 0 Ом до 1 Ом | 2 В | 1:1000 |
от 1 Ом до 10 Ом | 4 В | 1:1000 |
от 10 Ом до 100 Ом | 4 В | 1:100 |
от 100 Ом до 1000 Ом | 6 В | 1:10 |
от 1000 Ом до 10 000 Ом | 8 В | 1:1 |
от 10 000 Ом до 100 000 Ом | 20 В | 10:1 |
На панели мостов УМВ выведены клеммы для подключения измеряемого сопротивления, для подключения наружного гальванометра, для подключения источника питания и клемма для проверки плеч моста. На панели находятся переключатели сравнительного плеча и плеча отношений, а также переключатель, переключающий с мостовой схемы на петлю Муррея или петлю Варлея.
Изготовитель гарантирует соответствие приборов мосты постоянного тока УМВ всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
