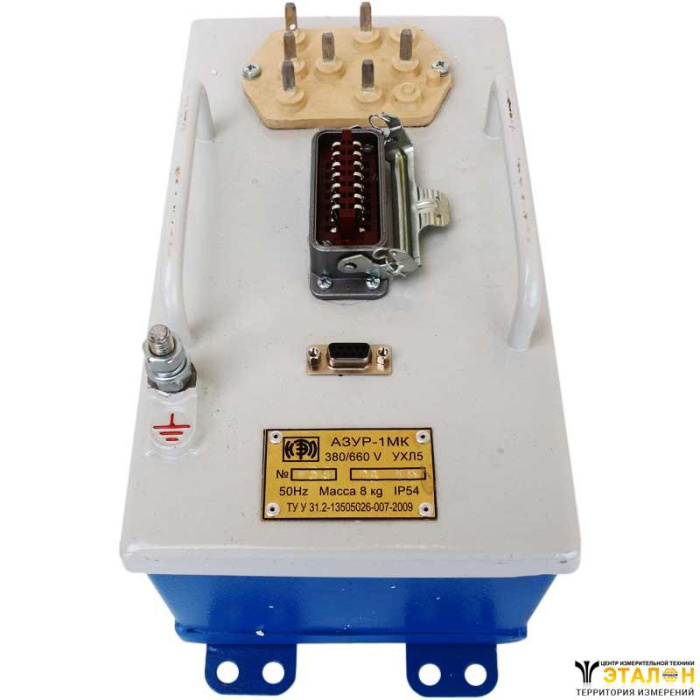

Аппарат защиты АЗУР.1МК от токов утечки предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 380 и 660 В с изолированной нейтралью трансформатора.
Характеристики | Значение |
Номинальное напряжение защищаемой трехфазной сети переменного тока частотой 50 Гц, | 280/660 В |
Напряжение питания аппарата | 127 В |
Изменение емкости сети | от 0 до 1,0 мкФ на фазу |
Сопротивление срабатывания при симметричной трехфазной утечке: | |
при напряжении сети 380 В | не менее 10 кОм |
при напряжении сети 660 В | не менее 30 кОм |
Сопротивление срабатывания при однофазной утечке: | |
при напряжении сети 380 В | 15 кОм |
при напряжении сети 660 В | 20 кОм |
Величина длительного тока утечки при изменении емкости сети от 0 до 1 мкФ на фазу | не более 0,025 А |
Устройство шунтирования поврежденной фазы малым сопротивлением на землю в диапазоне изменения емкости сети от 0,1 до 1 мкФ должно снижать кратковременный ток до величины | не более 0,1 А |
Сопротивление срабатывания в режиме предупредительного контроля изоляции | равно сопротивлению срабатывания аппарата в режиме реле утечки |
Сопротивление автоматической деблокировки в режиме предупредительного контроля и блокировки, от сопротивления срабатывания | не более 150% |
Собственное время срабатывания аппарата защиты от токов утечки при сопротивлении однофазной утечки 1,0 кОм и емкости сети от 0 до 1,0 мкФ на фазу | не более 0,1 с |
Собственное время срабатывания аппарата защиты при снижении напряжения на зажимах до 0,6 номинального напряжения сети, обусловленного возникновением междуфазных дуговых замыканий с касанием дугой стенок оболочек электрооборудования | не более 0,1 с |
Время шунтирования поврежденной фазы на землю с момента появления однофазной утечки и емкости сети от 0 до 1,0 мкФ на фазу | не более 0,17 с |
Срок службы | 5 лет |
Габаритные размеры | 156х320х177 мм |
Масса | 8 кг |
Аппарат защиты АЗУР.1МК встраивается в распределительные устройства низшего напряжения передвижных трансформаторных подстанций, применяемых в подземных выработках и на поверхности угольных и горнорудных предприятий.
Аппарат защиты АЗУР.1МК предназначен для работы в следующих условиях:
