Блок форсированного включения БФВ-3МК
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Блок форсированного включения БФВ-3МК предназначен для управления электромагнитным приводом вакуумного контактора типа КВ1,14/400–32/36А–3132–3.
Комплект поставки
В комплект поставки входит:
- блок БФВ-3МК, шт. 1,
- гнездо соединителя, шт. 1,
- руководство по эксплуатации, экз. 1.
| Номинальное напряжение питания блока, В, 50 Гц | 36 |
| Допустимый ток нагрузки, А, не более: | |
| в форсированном режиме | 30 |
| в режиме удержания | 1,9 |
| Потребляемая мощность блоком, не более, Вт | 5,0 |
| Габаритные размеры, мм | 120х122х48 |
| Масса, кг | 0,35 |
Условия эксплуатации
Климатическое исполнение – УХЛ5 по ГОСТ 15150-69.
Степень защиты корпуса блока IР30.
Блок предназначен для эксплуатации в следующих условиях:
- температура окружающего воздуха от -10 до +60 °С;
- относительная влажность окружающей среды до 100% при температуре +35 °С;
- вибрационные нагрузки в местах установки блока не должны быть выше первой степени жесткости по ГОСТ 16926.2-90. Воздействие внешних факторов по ГОСТ 17516.1-90 для группы механического исполнения М1;
- рабочее положение блока в пространстве не регламентируется.
Устройство и работа
Конструктивно блок выполнен в виде пластмассового корпуса, в котором размещена печатная плата с элементами и вилка соединителя. На основании также имеется ключ для безошибочной установки блока на свое место в аппарате. После установки блок крепится винтом.

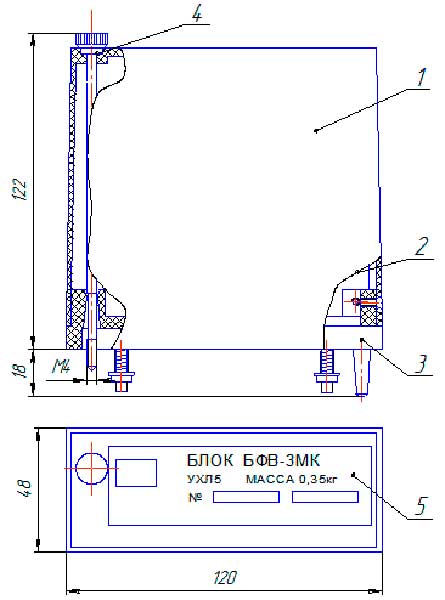

Габаритная схема блока форсированного включения типа БФВ-3МК
- 1 – корпус;
- 2 – плата с элементами;
- 3 – основание;
- 4 – винт;
- 5 – наклейка.
Электрическая схема блока, при встраивании его в коммутационный аппарат, обеспечивает:
- форсированное включение контактора;
- автоматическое переключение катушки контактора в режим удержания;
- стабилизацию тока катушки контактора в режиме удержания.
Работает блок следующим образом.
В исходном состоянии симистор блока закрыт. При замыкании контакта блока дистанционного управления (БДУ), напряжение логической единицы через контакты разъема 9 и 3 поступает на вывод микроконтроллера. Микроконтроллер начинает отрабатывать следующий алгоритм:
- открывает симистор, через который переменное напряжение 36 В поступает на катушку контактора;
- с микроконтроллера на микросхему управления преобразователем напряжения подаются импульсы с определенной частотой. Данные импульсы преобразовываются в ток удержания силовыми ключами;
- при изменении величины питающего напряжения микроконтроллер корректирует величину тока, потребляемого силовыми ключами, чем достигается стабилизация действующего значения тока нагрузки.
Для отключения контактора необходимо разомкнуть внешний контакт блока БДУ. При этом на микроконтроллер подается логический ноль. Микроконтроллер прекратит подачу импульсов на микросхему управления преобразователем напряжения.
