Блок индикации БИН2 МК X совместно с датчиком тока типа ДТ предназначен для отображения на жидкокристаллическом индикаторе (ЖКИ) значения токовой нагрузки и напряжения сети, а также диагностики работы основных узлов коммутационного аппарата и световой индикации о срабатывании защит блока БКЗ-3 и БЗ-2, включения контактора, блока БДУ и проверки цепи контактора. Блок является индикаторным прибором, а не измерительным.
Номинальное напряжение питания блока, В | 12 |
Диапазон изменения рабочего напряжения | 50..125 % Uном |
Пределы индикации токовой нагрузки | 0,16...4 Iном |
Входное сопротивление аналогового входа, кОм, не менее | 33 |
Точность измерения тока нагрузки, % | 10 |
Точность измерения напряжения сети, % | 10 |
Потребляемая мощность блока, Вт, не более | 0,9 |
Габаритные размеры блока, мм | 112х68х25 |
Масса блока, кг | 0,11 |
Блок БИН2 МК X выпускается на номинальные токи 32, 63, 250, 400, 800, 32/63, 63/80, 125/160 и 250/315 А. Номинальный ток указывается в условном обозначении.
Климатическое исполнение – УХЛ5 по ГОСТ 15150-69.
Степень защиты корпуса блока IР30.

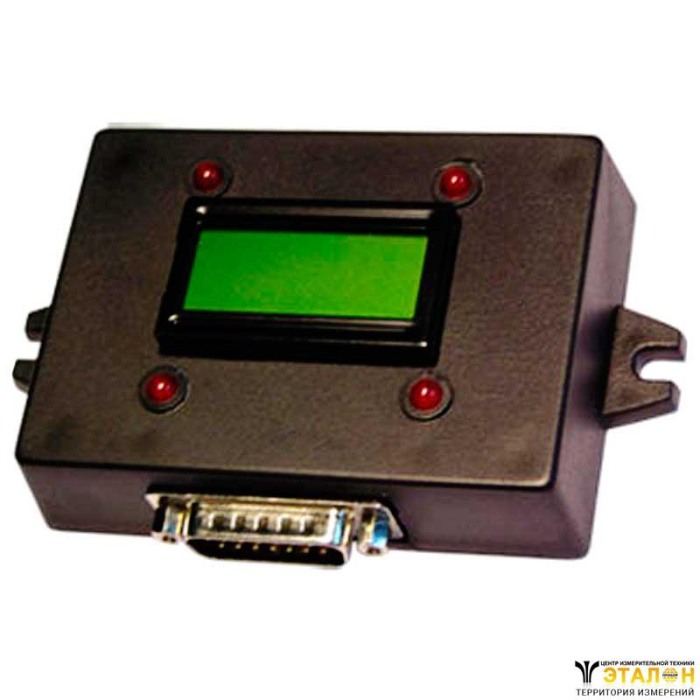

Конструктивно блок выполнен в виде пластмассового корпуса, внутри которого располагается печатная плата с элементами и вилкой соединителя. В передней части корпуса установлены ЖКИ и светодиодные индикаторы. В верхней части корпуса блока имеется переключатель тока. После установки блок крепится двумя винтами.

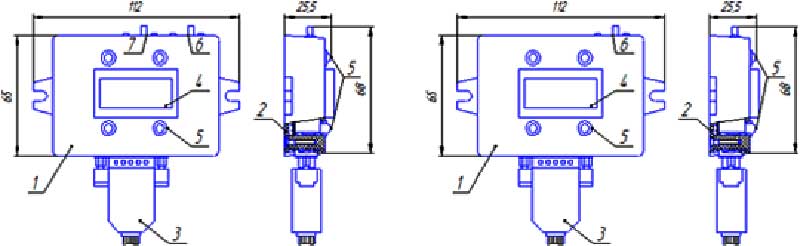

Габаритная схема блока индикации типа БИН2 МК X
Электрическая схема блока обеспечивает регистрацию и отображение информации на символьном жидкокристаллическом дисплее следующих данных и событий:
