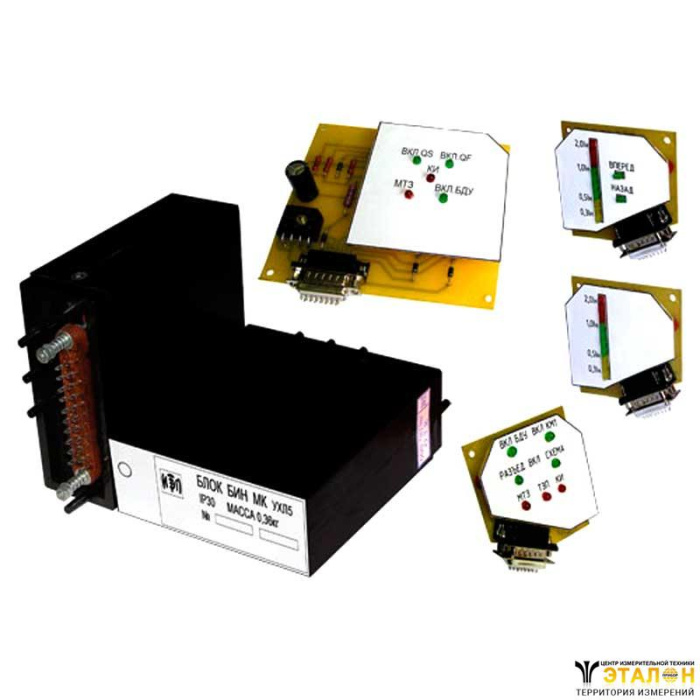

Блок индикации нагрузки БИН-МК совместно с датчиком тока типа ДТ предназначен для визуальной индикации уровня токовой нагрузки в отходящей цепи взрывозащищенных коммутационных аппаратов.
Номинальное напряжение питания блока частотой 50 Гц, В | 12 |
Диапазон изменения рабочего напряжения от номинального | от 85% до 110% |
Пределы индикации токовой нагрузки | 0,2 Iном … 2 Iном |
Сопротивление измерительного входа, кОм, не менее | 47 |
Допустимое импульсное напряжение на измерительном входе, В, не более | 300 |
Потребляемая блоком мощность, Вт, не более | 2 |
Габаритные размеры, мм | 122х120х48 |
Масса, кг | 0,36 |
В блок также встроены элементы, обеспечивающие совместно с реле утечки контроль сопротивления изоляции разомкнутых силовых контактов вакуумного контактора (контроль вакуума камер).
Климатическое исполнение блоков — УХЛ5 по ГОСТ 15150-69.
Степень защиты корпуса блока IP30.
Блоки предназначены для эксплуатации в следующих условиях:
Конструктивно блок выполнен в виде пластмассового корпуса, на основании которого крепится вилка соединителя и печатная плата с элементами. На основании также имеется ключ для безошибочной установки блока на свое место в аппарате. После установки блок крепится винтом.

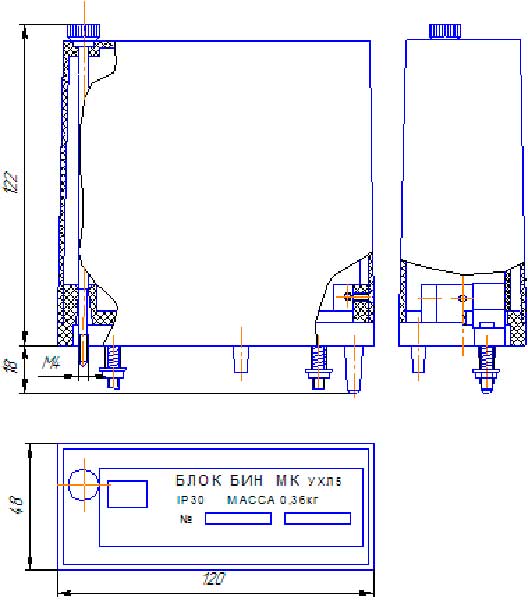

Габаритные и установочные размеры блоков БИН-МК
Питание блока осуществляется напряжением 12 В частотой 50 Гц.
Пропорциональное току нагрузки напряжение снимается с датчика тока и поступает через контакты 6 и 7 разъема блока на измерительный вход схемы. В зависимости от уровня входного сигнала подается сигнал на включение соответствующих светодиодов на панели индикации.
Индикация уровня токовой нагрузки светодиодной линейки соответствует:
Контроль состояния вакуумных камер контактора осуществляется при помощи специальной схемы, встроенной в блок. При возникновении продольной утечки вдоль полюса или сваривании контактов вакуумного контактора происходит срабатывание реле утечки.
