Блок информационный БИН.3МК
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Блок информационный БИН.3МК совместно с датчиком тока типа ДТ предназначен для передачи данных по интерфейсу RS485, отображения на жидкокристаллическом индикаторе (ЖКИ) значений токовой нагрузки и напряжения сети, а также диагностирование и световой индикации о работе основных узлов контролируемого коммутационного аппарата.
Комплект поставки
- блок БИН.3МК – 1 шт.,
- гнездо соединителя – 2 шт.,
- руководство по эксплуатации – 1 экз.
| Напряжение питания блока постоянным током, В | 12 |
| Диапазон изменения рабочего напряжения, % Uном | 50..125% |
| Пределы индикации токовой нагрузки | 0,3…4 Iном |
| Входное сопротивление аналогового входа, кОм, не менее | 33 |
| Погрешность измерения силы тока нагрузки, %, не более | 10 |
| Погрешность измерения напряжения сети, %, не более | 10 |
| Потребляемая мощность блока, Вт, не более | 2 |
| Габаритные размеры блока, мм | 90х95х43 |
| Масса блока, кг | 0,11 |
Блок является индикационным прибором.
Блок может подключаться к датчикам тока типа ДТ с номинальными токами 32, 32/63, 63, 63/80, 125/160, 250, 250/315, 315/500, 400, 500, 500/800, 800, А. Индикация силы тока может отображаться как в амперах, так и в процентах относительно номинального значения датчика тока.
Условия эксплуатации
- температура окружающего воздуха от -10 до +60 °С;
- относительная влажность окружающей среды до 100 % при температуре +35 °С;
- отсутствие резких толчков (ударов и сильной тряски);
- рабочее положение в пространстве не регламентируется;
- номинальное значение внешних механических воздействующих факторов по ГОСТ 13516.1-90 для группы механического исполнения М1.
Степень защиты корпуса блока IР30.
Устройство и работа

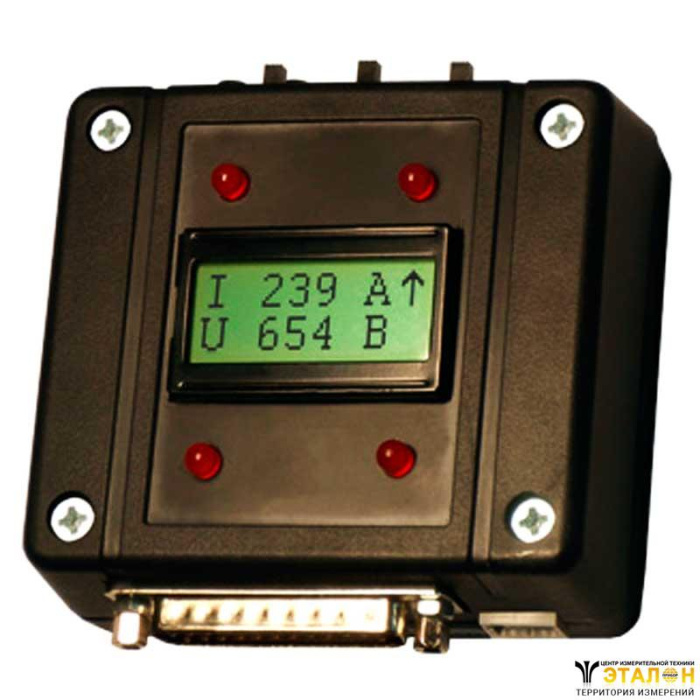

Конструктивно блок выполнен в виде пластмассового корпуса, внутри которого размещены печатные платы с элементами и вилками соединителей. На передней части корпуса установлены светодиодные индикаторы и ЖКИ. В верхней части корпуса блока имеются переключатели тока и напряжения.

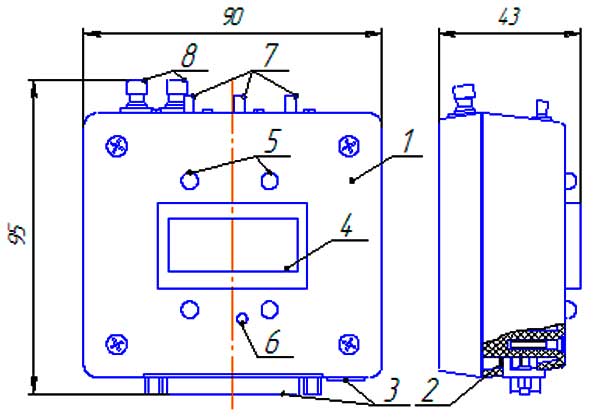

Габаритная схема блока информационного БИН.3МК
- 1 – корпус;
- 2 – плата с элементами;
- 3 – вилки соединителей;
- 4 – ЖКИ;
- 5 – светодиодные индикаторы;
- 6 – подстройка отображаемого напряжения;
- 7 – переключатели номинальных напряжений и токов коммутационного аппарата;
- 8 – кнопки для настройки параметров связи блока по интерфейсу RS-485.
По запросу заказчика блок БИН.3МК может выпускаться на различные напряжения (1, 2 или 3 номинальных напряжения). В зависимости от исполнения в верхней части корпуса блока может быть установлено до 3-х переключателей, информация о которых приведена на соответствующих надписях.
Блок обеспечивает передачу по интерфейсу RS485 и отображение на символьном жидкокристаллическом дисплее следующих данных и событий:
- значение токовой нагрузки в амперах;
- значение напряжения в сети в вольтах;
- текущее состояние блоков БДУ (включен / выключен);
- текущее состояние контакторов (включен / выключен);
- проверка цепи контактора;
- срабатывание максимальной токовой защиты;
- срабатывание защиты от перегруза;
- блокирование включения коммутационного аппарата по причине низкого сопротивления изоляции отходящей кабельной сети;
- срабатывание блока БЗ-2, осуществляющего защиту от токов короткого замыкания, предварительного контроля изоляции и защиты от токов утечек на землю цепей напряжением 36 В; или аппарата АЗУР.4МК (АЗУР.1МК), осуществляющего защиту от утечек тока на землю в сетях напряжением 660/1140 В (380/660 В).
Информация о срабатывании защиты дублируется светодиодной индикацией.
