Блок токовой защиты БТЗ-Т
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис

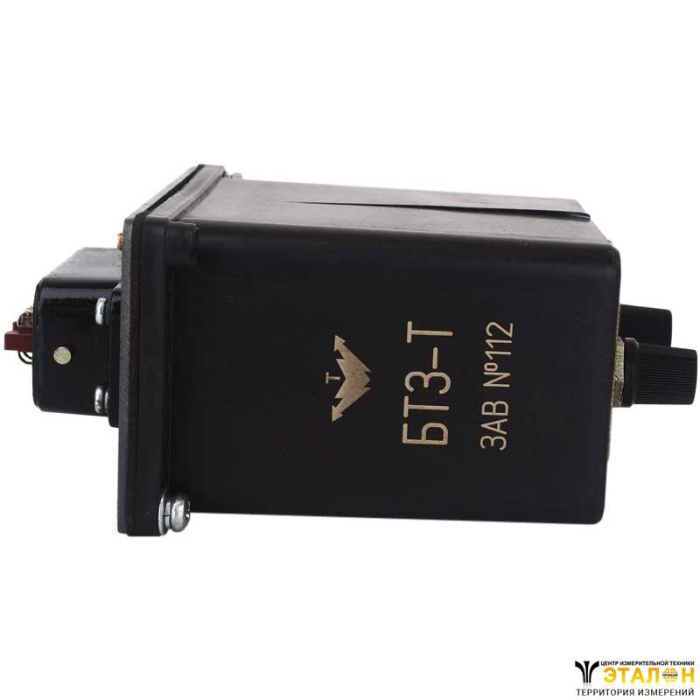

Блок токовой защиты БТЗ-Т предназначен для защиты подземных электрических сетей с изолированной нейтралью от токов короткого замыкания, для защиты электродвигателей от перегрузок с запоминанием режима перегрузки и для предварительного контроля двух уровней сопротивления изоляции, отходящих от коммутационных аппаратов присоединений.
Блок БТЗ-Т, совместно с трансформаторами тока ТА1 и ТА2 обеспечивает отключений аппарата, в который встроен блок, в случае возникновения тока короткого замыкания в отходящем от аппарата участке электрической сети или в случае токовых перегрузок.
Комплект поставки
- блок БТЗ;
- паспорт;
- руководство по эксплуатации.
Номинальное напряжение, В | 36 |
Рабочая среда | 1140 В, 0,15 А |
Масса, кг | 0,605 |
Работа схемы защиты от перегрузки
Схема состоит из измерительной и исполнительной частей. Измерительная часть схемы включает делитель напряжения на резисторах R2, R3 и R5, R6, активноемкостные контуры R7,C3 и R6,C2, собирательную схему «ИЛИ» на диодах VD1 и VD2.
Исполнительная часть включает в себя пороговое устройство на основе однопереходных транзисторов VT1 и VT2, тиристор VSI, реле К1 и выпрямительный мост VD5.
При подаче питания на схему и работе электродвигателя в нормальном режиме напряжение со вторичных обмоток трансформаторов тока поступает на выпрямитель, и после выпрямления подается на делители напряжения R2-R3, R5-R6.
Происходит заряд емкостей С2 и СЗ, но этого напряжения недостаточно для открывания ключа VT1 исполнительного реле К1. При увеличении нагрузки, когда напряжение на одной из емкостей достигнет величины срабатывания ключа (на С2 -при опрокидывании или затянувшемся пуске электродвигателя, на СЗ - при перегрузках, превышающих 1,1 1ном- 1,2 1яом), транзисторVT1 переключается, тиристор VS1 открывается, реле К1 срабатывает. Стабилизация порога срабатывания, осуществляется релаксационным генератором на VT2. Реле К1 своими контактами воздействует на цепи управления и сигнализации.
Проверка работы схемы производится переключением тумблера SB2 в положении «ПРОВЕРКА». При этом напряжение на измерительную часть схемы подается от источника напряжения 36В. Настройка уставок срабатывания осуществляется резистором R4.
Работа схемы защиты от токов коротких замыканий
При протекании в силовой цепи напряжение со вторичных обмоток трансформаторов тока поступает на делитель из резисторов R19, R20. К делителю напряжения подключено полупроводниковое реле, состоящее из резисторов R23, R24, конденсатора С5, стабилитрона VD11, диода VD12 и тиристора VS2. С помощью резисторов R19, R21, R22 блок настраивается на ток срабатывания, соответствующий первой уставке. Настройка последующих уставок срабатывания осуществляется резистором R20.
Порог срабатывания блока определяется стабилитроном VD11.
При достижении в силовой цепи тока, равного уставке срабатывания блока, открывается тиристор VS2 и срабатывает реле К2, при этом контакт К2.2 реле осуществляет блокировку аппарата, а контакт К2.3 - сигнализацию о срабатывании блока.
Проверка работы схемы производится переключением тумблера SB1 в положение «ПРОВЕРКА», при этом отключаются резисторы R15...R18, включенные параллельно вторичным обмоткам трансформаторов тока, и на делитель напряжения из резисторов R19...R22 подается увеличенный сигнал, вызывающий срабатывание блока.
