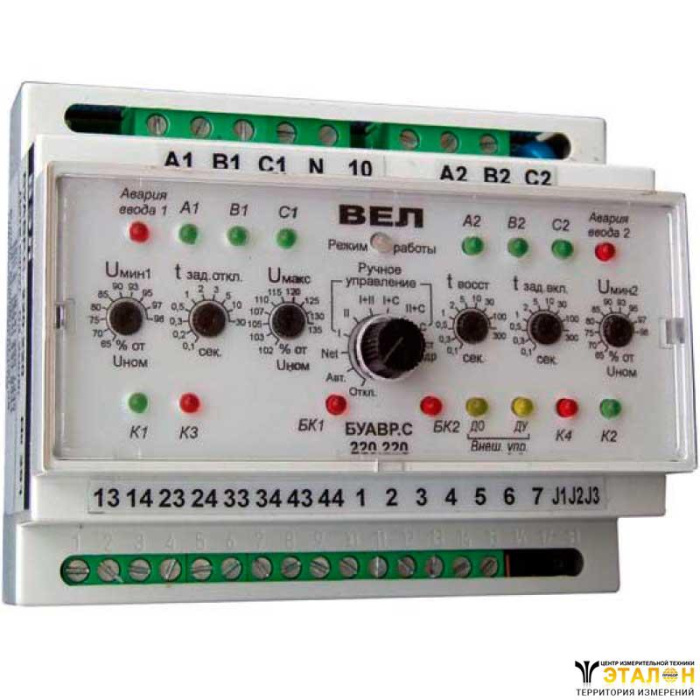

Блок управления БУАВР.2С.220
" class="bx_big bx_bt_button bx_cart buy-but btn-ux order_btn order_btn_detail" data-quantity="1">В корзину
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Блок управления БУАВР.2С.220 предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.
БУАВР.2С.220 является модифицированной версией БУАВР.С.220.
Конструктивное исполнение
Доступные исполнения блоков:
- БУАВР.2С.220
- БУАВР.2С.220.220
- БУАВР.2С.220.12/24
Блоки БУАВР.2С - для АВР с двумя вводами, двумя нагрузками, двумя секционными выключателями.
Питание БУАВР:
- для исполнения БУАВР.х.220 от контролируемой сети при наличии напряжения на одной из фаз любого ввода величиной (85…265) В;
- для исполнения БУАВР.х.х.х.12/24 предусмотрена возможность подключения внешнего источника оперативного питания +(7,8…30)В постоянного тока, обеспечивающего нормальное функционирование БУАВР при полном пропадании напряжения на основном и резервном вводах;
- для исполнения БУАВР.х.х.х.220 предусмотрена возможность подключения внешнего источника оперативного питания 85…265В переменного тока либо 100…350В постоянного тока, обеспечивающего нормальное функционирование БУАВР при полном пропадании напряжения на основном и резервном вводах.
Область применения
Блок управления БУАВР.2С.220 используется в сетях электроснабжения в составе устройств:
- автоматического включения резерва (АВР);
- аварийного включения резерва.
Функциональные возможности
Блок управления БУАВР.2С обеспечивает:
- контроль пропадания фаз;
- контроль минимального и максимального напряжения в фазах;
- контроль последовательности фаз;
- контроль перекоса фаз.
Переключение режимов работы производится с помощью 10-позиционного переключателя, находящегося на передней панели.
Режимы работы:
- автоматический режим;
- внешнее управление по интерфейсу (для исполнений БУАВР.х.х.RS485/RS232);
- отключение нагрузок;
- нагрузка 1 подключена к входу 1;
- нагрузка 2 подключена к входу 2;
- нагрузка 1 подключена к входу 1, нагрузка 2 подключена к входу 2;
- нагрузки 1 и 2 подключены к входу 1;
- нагрузки 1 и 2 подключены к входу 2;
- включен секционный выключатель - модификация БУАВР.С (включены секционные выключатели – модификация БУАВР.2С);
- ввод адреса в локальной сети (для исполнений БУАВР.х.х.RS485/RS232).
Условия эксплуатации
Оптимальными условиями для использования блока управления БУАВР.2С являются:
- температура окружающей среды от -205 до +50оС,
- относительная влажность воздуха 80%,
- атмосферное давление от 650 до 800 мм.рт.ст.
Схема подключения контролируемой цепи | 3 фазы с нейтралью |
Номинальное контролируемое фазное напряжение, в зависимости от исполнения, Uном | 220; 127; 100; 58 |
Максимальное фазное напряжение, Uмакс, В, для исполнения: | 265 |
Частота сети, Гц | 48-62 |
Суммарная мощность, потребляемая БУАВР по цепям А1, В1, С1, А2, В2, С2 или по цепи оперативного питания 220В, Вт, не более | 4 |
Ток, потребляемый БУАВР.х.х.х.12/24 по цепи +12/24 В – не более, мА | 200 |
Время первоначальной готовности после подачи питания, не более, с | 1,5 |
Диапазоны регулировки уставок по напряжению отключения: | (65-98)% Uном |
Время отключения нагрузки при смене чередования фаз | (0,3±0,05)с |
Допустимый перекос фазных напряжений при включенной функции контроля перекоса фаз (установленной перемычке J3) | 30% |
Гистерезис по напряжению при возврате | 5±2В |
Средняя основная погрешность измерения напряжения в фазах | ±1,5% |
Средняя основная погрешность выдержки временных интервалов | ±0,02с |
Механический коммутационный ресурс выходных контактов | 107 |
Коммутационный ресурс для нагрузки 6А, 250V АС, cosφ>0.95 | 105 |
Коммутационный ресурс для нагрузки 1,5А, 250V АС, cosφ>0.5 | 105 |
Максимальное напряжение переменного тока, коммутируемое выходными контактами | 250В |
Монтаж | DIN-рейка 35 мм |
Степень защиты | IP40 |
Масса, кг | 0,5 |
Порядок установки
- БУАВР.2С.220 не требует перед включением в работу специальной настройки и регулировки.
- В цепях подключения вводов (выводы A1, B1, C1, A2, B2, C2, 10 блока БУАВР) необходимо установить предохранители на ток 0,1 А 250В. Это позволит защитить входные цепи БУАВР при попадании на фазные входы линейного напряжения 380В. Для установки предохранителей рекомендуется использовать клеммы с держателем предохранителя на DIN-рейку.
- В цепях подключения источника оперативного питания 12/24В (выводы 8 и 9 блока БУАВР.х.х.12/24) необходимо установить предохранитель на ток 1 А или автоматический выключатель 1А, 1п отс.С(В) 6кА. Это позволит защитить БУАВР при авариях в цепи 12/24В.
- Перед подключением БУАВР необходимо убедиться, что используемые вводы питания и нагрузка имеют общий «ноль», и, при необходимости, соединить указанные «нули» между собой.
- Монтаж и обслуживание БУАВР следует вести в обесточенном состоянии.
- БУАВР монтируется на DIN-рейку и закрепляется фиксатором, расположенным на основании. Рабочее положение в пространстве — произвольное.
- К каждому контактному зажиму клеммника допускается присоединять два одинаковых медных или алюминиевых провода сечением не более 0,75 мм2 и не менее 0,35 мм2 каждый, общим сечением не более 1,5 мм2.
- Убедится в правильном подключении и правильной работе БУАВР по его индикаторам.
- В процессе эксплуатации регламентные работы не производятся.
Основные неисправности и способы их устранения
- БУАВР.2С.220 не работает, ни один индикатор не светится: проверить наличие напряжения на клеммах подключения фаз и, в варианте БУАВР с оперативным питанием, на клемме подключения оперативного питания.
- БУАВР не обеспечивает нормальную работу в одном из режимов:
- проверить качество крепления проводов;
- проверить правильность установки перемычек J1,J2, J3;
- проверить правильность установки переключателей режима и уставок.
